Видеомикроскоп Ersa Mobile Scope Kit 2 (0VSSC060VK2)

  • Цена - по запросу

  • Производитель: Ersa
  • Модель: 0VSSC060VK2
  • Наличие: Нет в наличии

Ersa Mobile Scope - компактный, удобный и портативный видеомикроскоп, созданный для мобильной проверки паяных соединений в условиях производства.

Устройство подходит для оптического осмотра и цифровой регистрация изображения, включая измерения припоя и контактов BGA, ультра BGA (мBGA), CSP и Flip-Chip. Также предназначен для осмотра места пайки PCB, соединений паяльной пасты и для оптического осмотра компонентов на печатных платах с технологией поверхностного монтажа (SMT) и технологии монтажа в отверстия (THT).

Видеомикроскоп Ersa Mobile Scope может применяться для качественного контроля пайки на производстве, в лаборатории или отделе контроля качества.

Компактный видеомикроскоп Ersa Mobile Scope может подключаться к любому компьютеру или ноутбуку, имеющему интерфейс USB, и может быть готов к работе в течение нескольких минут. Посредством высококачественной оптической головки BGA компоненты со скрытыми паяными соединениями могут быть легко осмотрены.

Линза MACROZOOM, применяемая для увеличения масштаба изображения, позволяет увидеть состояние пайки при различном увеличении. Обе оптические головки подключены к цифровой цветной камере с высокой разрешающей способностью.

Замена оптических головок занимает несколько секунд, что позволяет приспособить инструмент к любой инспекционной задаче.

Управляемая светодиодная подсветка LED, объединенная с оптическими головками, обеспечивает оптимальный уровень освещения паяных соединений. Для осмотра BGA при использовании LED brush light (устройство светодиодной подсветки в виде оптоволоконной щетки) дополнительный свет щетки является существенным плюсом при осмотре закрытых соединений и может достигнуть скрытых областей. С Ersa Mobile Scope ошибки пайки могут быть обнаружены легко и быстро.

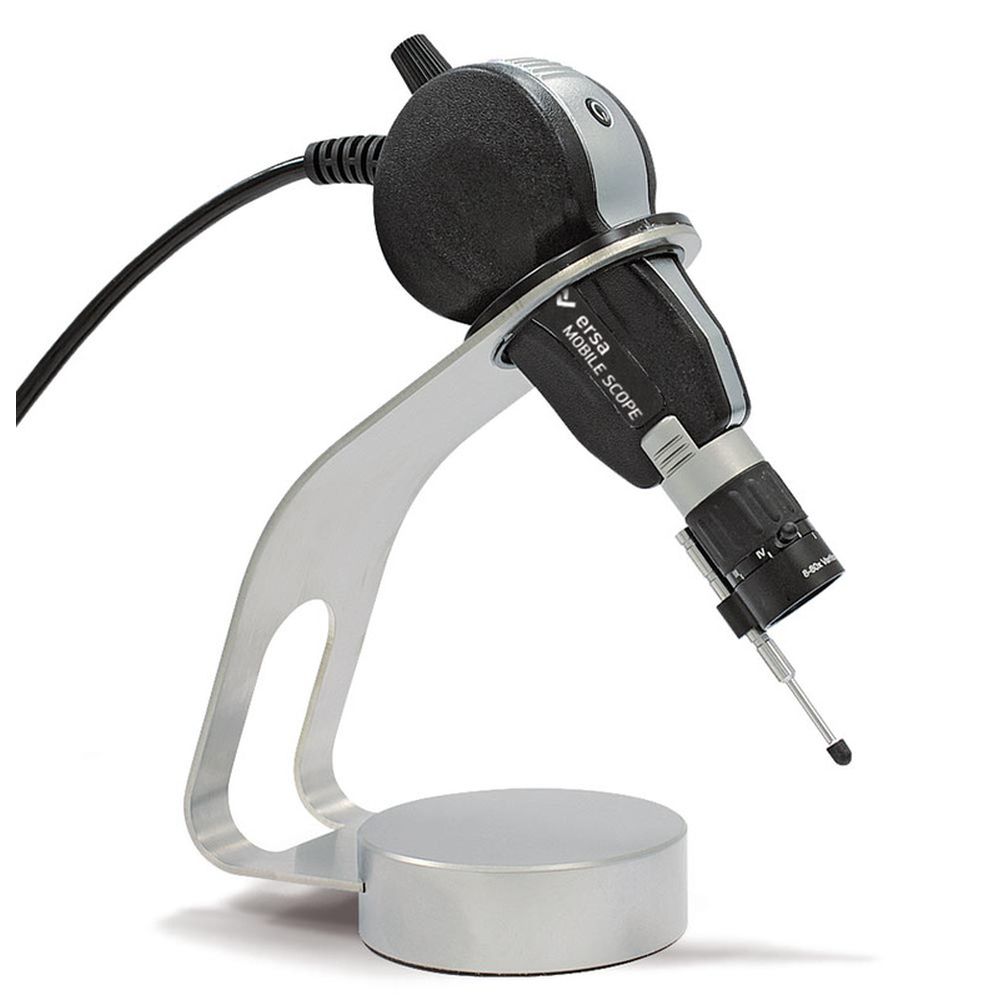

Дополнительные аксессуары позволяют оператору видео микроскопа Ersa Mobile Scope индивидуально подойти к оснащению инструмента, согласно своим потребностям и задачам. Полностью алюминиевая подставка для Ersa Mobile Scope экономит место и облегчает транспортировку инструмента.

В поставку с видеомикроскопом Ersa Mobile Scope включено инспекционное программное обеспечение Ersa ImageDoc v3 (базовая версия), которое позволяет не только видеть на экране точное изображение, но и предлагает оператору различные возможности для документирования инспекционных результатов и анализа ошибок проведенной пайки.


Технические характеристики базового блока Mobile Scope

Габаритные размеры, мм114 x 36 x 51
Вес210 г
Функцияоптическая система со встроенной камерой и LED-подсветкой
Корпуспластик
Оптикавстроенная, со встроенной регулируемой LED-подсветкой
Характеристики подсветкиLED-источник света холодной цветовой температуры с оптоволоконной кистью с регулировкой яркости
Фокусировкапри помощи колеса на объективе
Подключение- кабель USB 2.0 (USB-A) длиной 2,5 м
- разъем для подключения оптики Mobile Scope

Технические характеристики заменяемой 90° BGA оптики

Оптикавстроенная, с увеличением
Освещениестерео, с помощью оптоволоконных щеток, возможность поворота на 90°
Применениеосмотр скрытых паяльных соединений (BGA, PLCC, QFP и т.д.) размерами 100-1500 мкм
Увеличение15x - 180х
Вывод изображения14" монитор
Площадь обзора, мм8,2 х 0,8
Длина83 мм
Вес60 г
Диапазон фокусировки, мм0,5 - 30

Технические характеристики заменяемой 0° оптики верхнего осмотра

Оптикавстроенная, с увеличением
ОсвещениеLED-подсветка с регулируемой яркостью, трехступенчатая регулировка расстояния
Применениеверхний осмотр с большим увеличением
Увеличение8х - 80x
Вывод изображения14" монитор
Длина43 мм
Вес35 г
Диапазон фокусировки, мм5 - 200

Технические характеристики инспекционной камеры

Камера1/3"N-MOS цветная, с цифровой передачей изображения, встроенная в базовый блок
Разрешение1600 х 1200 пикселей (2,0 Мп, UXGA, 4:3), 8 кадров в секунду

Технические характеристики источника освещения

Источник освещенияLED-источник света холодной цветовой температуры с оптоволоконной кистью с регулировкой яркости
Время работы5000 ч
Энергоснабжение3 батареи AA (LR06)
Проверка соответствияCE
Вес220 г (без батарей)
Антистатическое исполнениеда
Габаритные размеры, мм26 (40) х 250

Сопутствующие товары

  • Лицензия ImageDoc v3 EXP Ersa 0VSID300L
  • Сменный объектив 0° top view Ersa 0VSSE060-MZ80
  • Сменный объектив 90° BGA Ersa 0VSSE060-90K
  • Светодиодный фонарь Ersa 0VSLS030
  • Держатель для светодиодного фонаря Ersa 0VSLS030H
  • Штатив Ersa 0VSCA060A
  • Стенд Ersa 0VSST060
  • Регулируемый стол Ersa 0VSXY060
  • Алюминиевый кейс Ersa 3VP00703
  • Педаль для спуска затвора Ersa 0VSCA060FS
  • Комплект для чистки оптики Ersa 0VSLC100

Комплектация Mobile Scope Kit 2

  • Базовая камера Ersa Mobile Scope 0VSCA060
  • Сменный объектив 0° top view Ersa 0VSSE060-MZ80
  • Инструкция по эксплуатации
  • Инспекционное программное обеспечение Ersa ImageDoc v3 (базовая версия) 0VSID3BC
