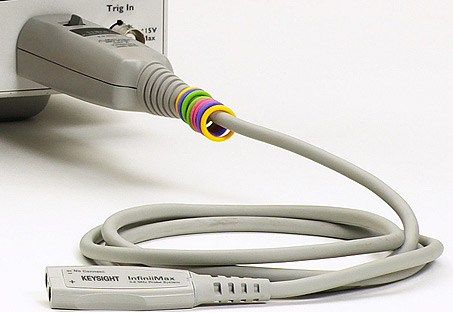

1130A Усилитель пробника серии InfiniiMax, 1,5 ГГц

Усилитель пробника InfiniiMax 1130A с полосой пропускания 1,5 ГГц является отличным дополнением к осциллографам Keysight серий InfiniiVision и Infiniium с полосой пропускания 500 МГц – 1 ГГц при измерении параметров высокоскоростных дифференциальных и несимметричных сигналов во встроенных системах. Чрезвычайно низкая входная емкость, равномерная частотная характеристика и запатентованная технология резистивных наконечников пробников обеспечивают очень низкую нагрузку на тестируемое устройство и высокую достоверность воспроизведения исследуемого сигнала. С усилителем 1130A рекомендуется использовать головку-браузер E2675A (опция), которая обеспечивает возможность изменения расстояния между наконечниками и согласованность положения наконечников по оси Z, что значительно повышает удобство и гибкость использования пробника. В состав комплектов подключения E2669A и E2668A (поставляются дополнительно) входят различные головки пробников и принадлежности, упрощающие проведение дифференциальных и несимметричных измерений.

Ключевые возможности и технические характеристики

Полоса пропускания

• Полоса пропускания: 1,5 ГГц

Диапазон

• Динамический диапазон: ±2,5 В
• Диапазон напряжения смещения: ±12 В при измерении несимметричного сигнала
• Максимальное входное напряжение: 30 В (размах)

Входной импеданс

• Входное сопротивление (дифференциальный сигнал): 50 кОм
• Входная емкость (дифференциальный сигнал): 0,27-0,34 пФ
• Входное сопротивление (несимметричный сигнал): 25 кОм
• Входная емкость (дифференциальный сигнал): 0,44-0,67 пФ

Возможности подключения

• Комплект подключения E2669A для дифференциальных/несимметричных измерений
• Комплект подключения E2668A для несимметричных измерений

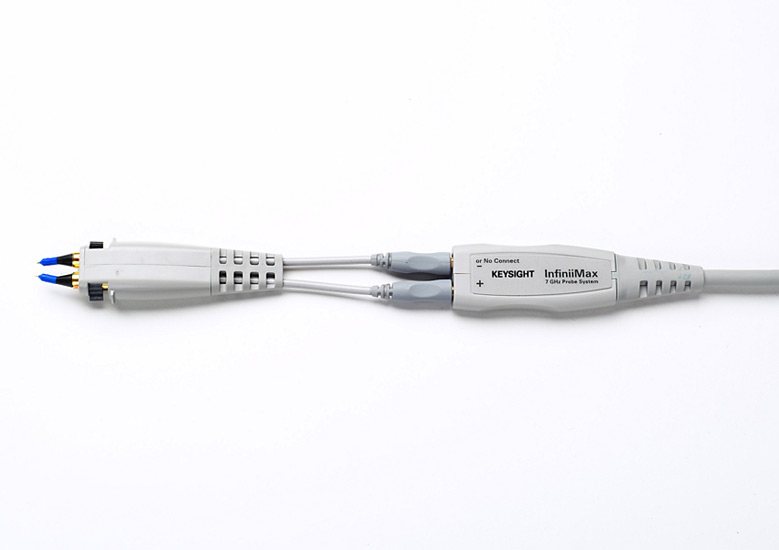

• Набор наконечников-браузеров E2675A для пробников InfiniiMax для дифференциальных измерений
• Впаиваемая головка пробника InfiniiMax E2677A с полосой пропускания 12 ГГц для дифференциальных измерений
• Головка пробника InfiniiMax E2678A с наконечниками в виде розеток и принадлежности к ней для дифференциальных/несимметричных измерений
