Система ERSASCOPE-2plus

  • Цена - по запросу

  • Производитель: Ersa
  • Модель: 299170
  • Наличие: Нет в наличии

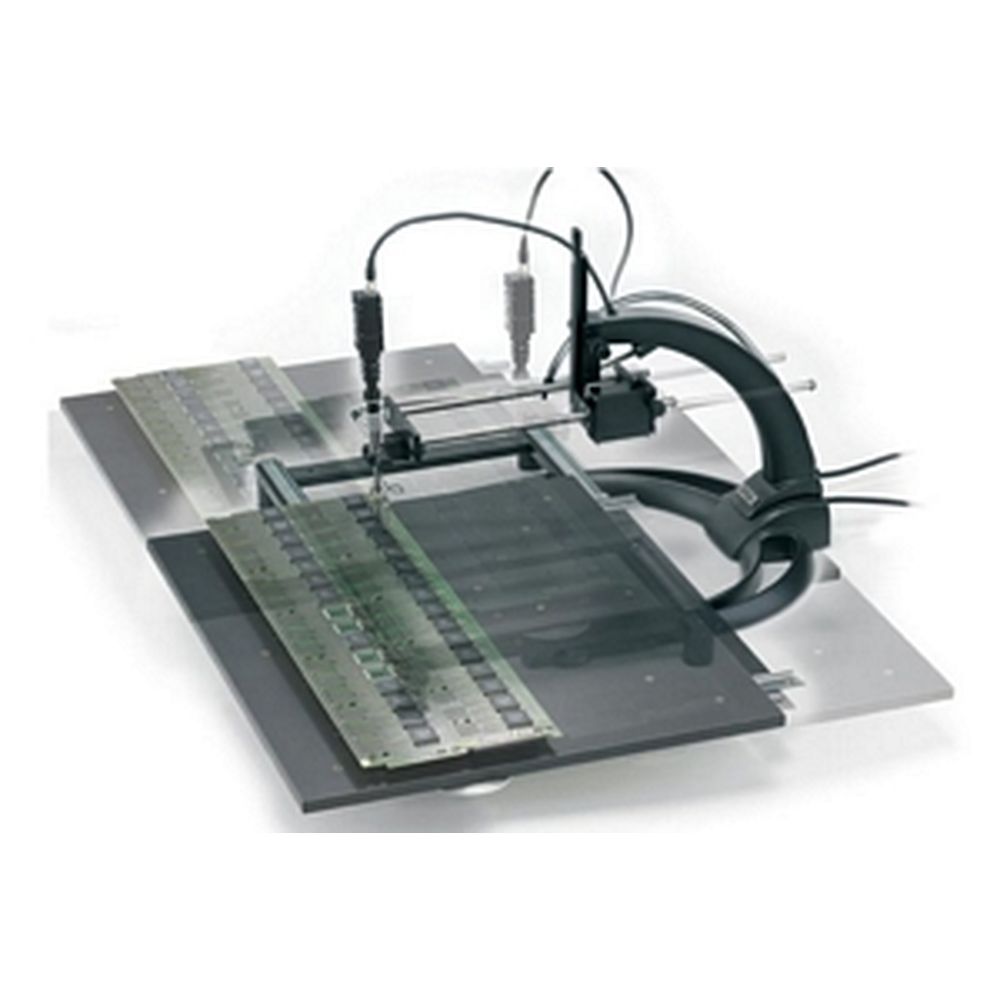

ErsaScope 2 - комплексное решение для контроля BGA, CSP, Flip Chip, THT и других скрытых паяных соединений на особо крупных печатных платах.

Флагман линейки ErsaScope имеет в комплекте поставки 3 легко заменяемых оптических головы:

  • Оптика ErsaScope 2 90° BGA (разрешение 280 мкм)
  • Оптика ErsaScope 2 90° Flip Chip (разрешение 30 мкм)
  • Оптика ErsaScope 2 0° (широкий угол для работы без наклона оптики)

7 подвижных осей позволяют установить практически любой угол обзора.

Высокоэффективное светодиодное освещение нейтрального цвета с регулируемой яркостью.

Высококачественная цветная камера 1,3-мегапиксельная CCD, подключаемая по USB.

Поворотный XY-стол с болтами точной регулировки свободно позиционируется под оптикой.

Гибкое управление освещением:

  • Основная камера с фонарем с оптическими волокнами для переднего освещения
  • Автоматически включаемая поворотная подсветка
  • Фонарь с оптическими волокнами для направленного освещения
  • Независимая настройка яркости каждого источника света

Масштаб фокусировки, который используется с измерительными шкалами в ImageDoc EXP.

В комплекте идёт набор самых важных аксессуаров и кейс для хранения.


Технические характеристики стенда для ErsaScope 2

Габаритные размеры, мм500 x 520 x 400
Вес5,0 кг
Антистатическое исполнениеда
Опоралитая алюминиевая
Регулировка по оси Zда, съемный блок
Держатель для оптики ErsaScopeда
Камеравстроенная, подключаемая по USB 2.0 (USB-A / мини-USB)
Подключение освещения:- разъём LEMO для оптоволоконных световых щеток
- разъём 15 мм для источника света
- удлинитель для оптоволоконных световых щеток 1000 мм

Технические характеристики базового блока ErsaScope 2

Длина155 мм
Вес170 г
Функцияоптическая система эндоскопа
Корпуснержавеющая сталь
Оптикавстроенная
Освещениенаправленное, встроенное, по оптоволоконным щеткам, с плавной регулировкой яркости
Управление освещениемнезависимое для передней и задней подсветки
Характеристики подсветкиавтоматически включается, регулируется по высоте, поворот вокруг двух осей
Фокусировкапри помощи колеса с микрометрической шкалой, соответствующей ImageDoc EXP.
Подключение освещения:- разъём LEMO для оптоволоконных световых щеток
- оптический разъем M12x1 (разъем C-mount с помощью ТВ-адаптера)
Замена оптической головыразъем для быстрой замены

Технические характеристики заменяемой 90° BGA оптики

Корпуснержавеющая сталь
Оптикавстроенная
Освещениестерео, с помощью оптоволоконных щеток
Поворотная призмаусиленная, 90°
Применениеосмотр скрытых паяльных соединений (BGA, PLCC, QFP и т.д.) размерами 100-1500 мкм
Увеличениедо 425x
Вывод изображения20" TFT-монитор с разрешением 1600x1200 пикселей
Площадь обзора, мм3,0 х 6,0
Угол обзора23°
Длина32 мм
Вес4 г

Технические характеристики заменяемой 90° Flip Chip оптики

Корпуснержавеющая сталь
Оптикавстроенная
Освещениестерео, с помощью оптоволоконных щеток
Поворотное зеркало90°
Применениеосмотр скрытых паяльных соединений (BGA, PLCC, QFP и т.д.) размерами 100-1500 мкм
Увеличениедо 700x
Вывод изображения20" TFT-монитор с разрешением 1600x1200 пикселей
Площадь обзора, мм1,5 х 4,5 (0,6 х 4,0)
Угол обзора23°
Длина27 мм
Вес3 г

Технические характеристики заменяемой 0° оптики верхнего осмотра

Корпуснержавеющая сталь
Оптикавстроенная
Освещениетрехточечная, с помощью оптоволоконных щеток
Применениеверхний осмотр под широким углом с большим увеличением
Увеличениедо 250x
Вывод изображения20" TFT-монитор с разрешением 1600x1200 пикселей
Площадь обзорадиаметр 6,0 мм
Угол обзора38°
Длина24 мм
Вес5 г

Технические характеристики инспекционной камеры

КамераПремиум CCD цветная, с цифровой передачей изображения
Разрешение1280 х 1024 пикселей (1,3 Мп, SXGA, 4:3, сенсор 1/3")
Подключениеразъем C-mount для крепления объектива, USB 2.0
Энергоснабжениечерез USB 2.0

Технические характеристики источника освещения

Источник освещенияLED, максимальной мощности, цветовая температура 5800 К
Яркость с оптическим волокном 5 мм (длина 1000 мм)470 Лм
Яркость с оптическим волокном 8 мм (длина 1000 мм)640 Лм
Время работы при яркости 70 %30000 ч
Потребляемая мощность65 Вт
Энергоснабжение24 В / 5420 мА
Проверка соответствияCE
Вес2,1 кг
Антистатическое исполнениеда
Габаритные размеры, мм170 x 196 x 98
Подключение:- разъём 15 мм
- ESD втулка, DC втулка
- USB 2.0 для удаленного управления
- разъем джек 2,5 мм для управления педалью

Технические характеристики инспекционного стола

Описание:- XY-стол с точной регулировкой и 4 дополнительными опорными болтами
- с возможностью вращения, установлен на шарикоподшипниках
- материал - алюминий
Габаритные размеры, ммдиаметр 320 x 80
Диапазон перемещений:- 80 мм в каждом напрвлении
- поворачивающийся на 360° с возможностью блокировки с шагом 90°
Вес5 кг
Антистатическое исполнениеда

Сопутствующие товары

  • Лицензия ImageDoc v3 EXP Ersa 0VSID300L
  • Объектив MACROZOOM Ersa 0VSMZ100
  • Держатель для камеры CCD с объективом MACROZOOM Ersa 0VSMZ200H
  • Световая линза для объектива MACROZOOM Ersa 0VSFR100
  • Комплект для осмотра крупных объектов Ersa 0VSUP6XL

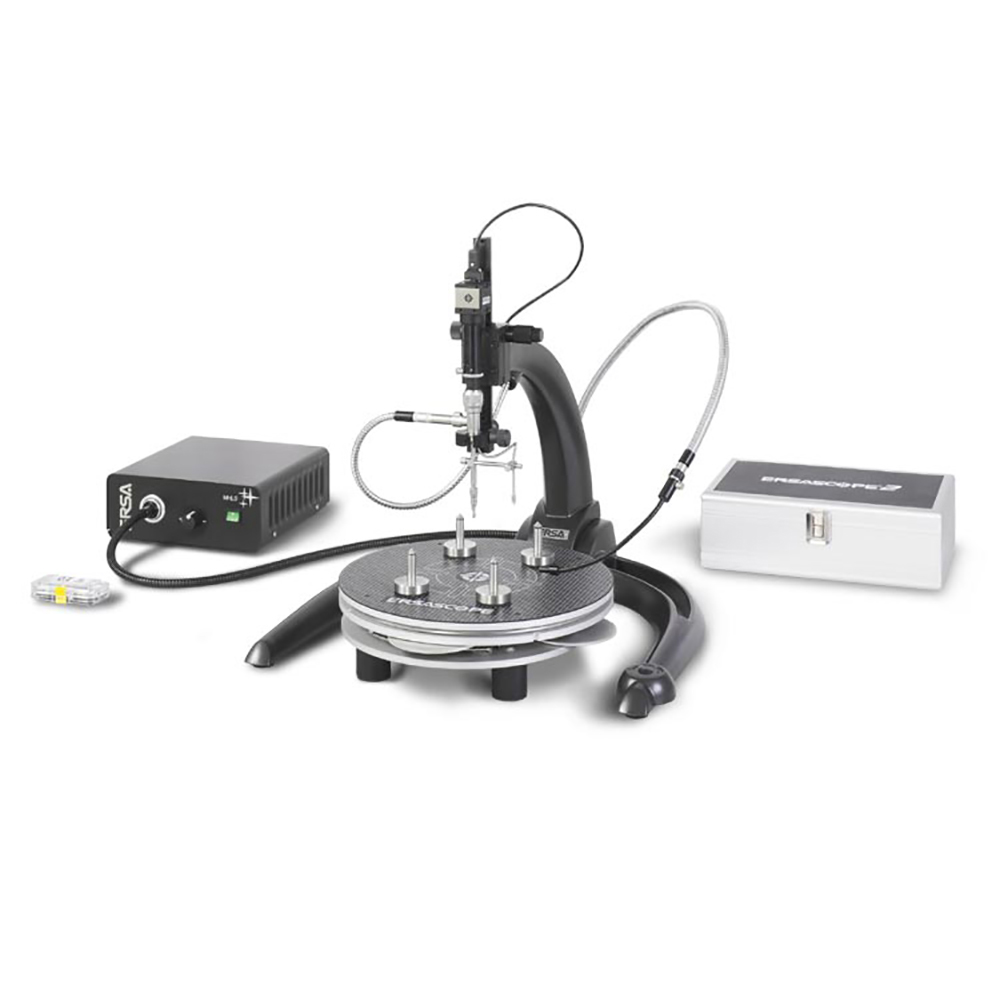

Комплектация ErsaScope 2 plus

  • Эндоскоп Ersa ErsaScope 2
  • Оптика ErsaScope 2 90° BGA (разрешение 280 мкм)
  • Оптика ErsaScope 2 90° Flip Chip (разрешение 30 мкм)
  • Оптика ErsaScope 2 0° (широкий угол для работы без наклона оптики)
  • CCD цветная камера, подключаемая по USB
  • Светодиодный источник света
  • Оптоволоконный удлинитель
  • 2 оптоволоконные кисти
  • Кейс с аксессуарами с зеркальной шкалой
  • Набор для чистки
  • Инспекционное программное обеспечение Ersa ImageDoc v3 (базовая версия) 0VSID3BC
