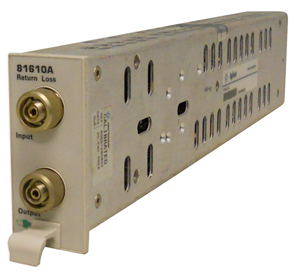

Модуль возврата потерь 81610A

Ключевые возможности и технические характеристики

• Динамический диапазон обратных потерь свыше 70 дБ.
• Неопределенность обратных потерь (потерь на отражение) до ± 0,25 дБ с широкополосным источником.
• Широкий рабочий диапазон длины волн: от 1250 до 1640нм.
• Встроенный монитор питания.
• Встроенный пошаговый управляемый модуль оперативной помощи с основным блоком 8163B.

Описание

Модуль потерь на отражение Keysight 81610A является инструментом выбора для измерения потерь на отражения (RL) и отражения одномодовых волоконно-оптических компонентов. Модуль измеряет оптическую мощность как входящую, так и отраженную от тестируемого устройства и вычисляет и отображает обратные потери. Тщательная встроенная функциональность обеспечивает правильные отношения связи и обнаружения и устраняет эффекты темнового (самопроизвольно возникающего) тока и остаточного обратного рассеяния в настройке прибора для обеспечения точных измерений в широком динамическом диапазоне.

Модули обратных потерь могут использоваться на любом основном блоке длины волны 816x и внешнем фиксированном или перестраиваемом лазерном источнике. Производительность и удобство использования улучшаются за счет сочетания с датчиком мощности Keysight на основном блоке 8163B для одновременных измерений обратных потерь (RL) и вносимых потерь, особенно в сочетании с калибровочным эталонным кабелем 81610CC. Автоматическое использование поддерживается драйвером автоматического регулирования (816x Plug & Play Driver), который также поддерживает использование модуля для расширенных измерений обратных потерь со скорректированной длиной волны.

Преимущества:

• Высокий динамический диапазон обратных потерь (RL) обеспечивает наиболее точное измерение RL и IL до 70 дБ и обеспечивает лучшие характеристики продукта.
• Одна тестовая установка может использоваться для тестируемых устройств во всех диапазонах передачи.
• Встроенный монитор мощности обеспечивает измерения обратных потерь (RL) с максимальной стабильностью и точностью.
• Встроенное управляющее устройство RTL упрощает точную калибровку и измерение.
• Заводские откалиброванные параметры позволяют мгновенно начать с измерения обратных потерь.

Основные возможности и технические характеристики

• Динамический диапазон обратных потерь свыше 70 дБ.
• Неопределенность обратных потерь (потерь на отражение) до ± 0,25 дБ с широкополосным источником.
• Широкий рабочий диапазон длины волн: от 1250 до 1640нм.
• Встроенный монитор питания.
• Встроенный пошаговый управляемый модуль оперативной помощи с основным блоком 8163B.
