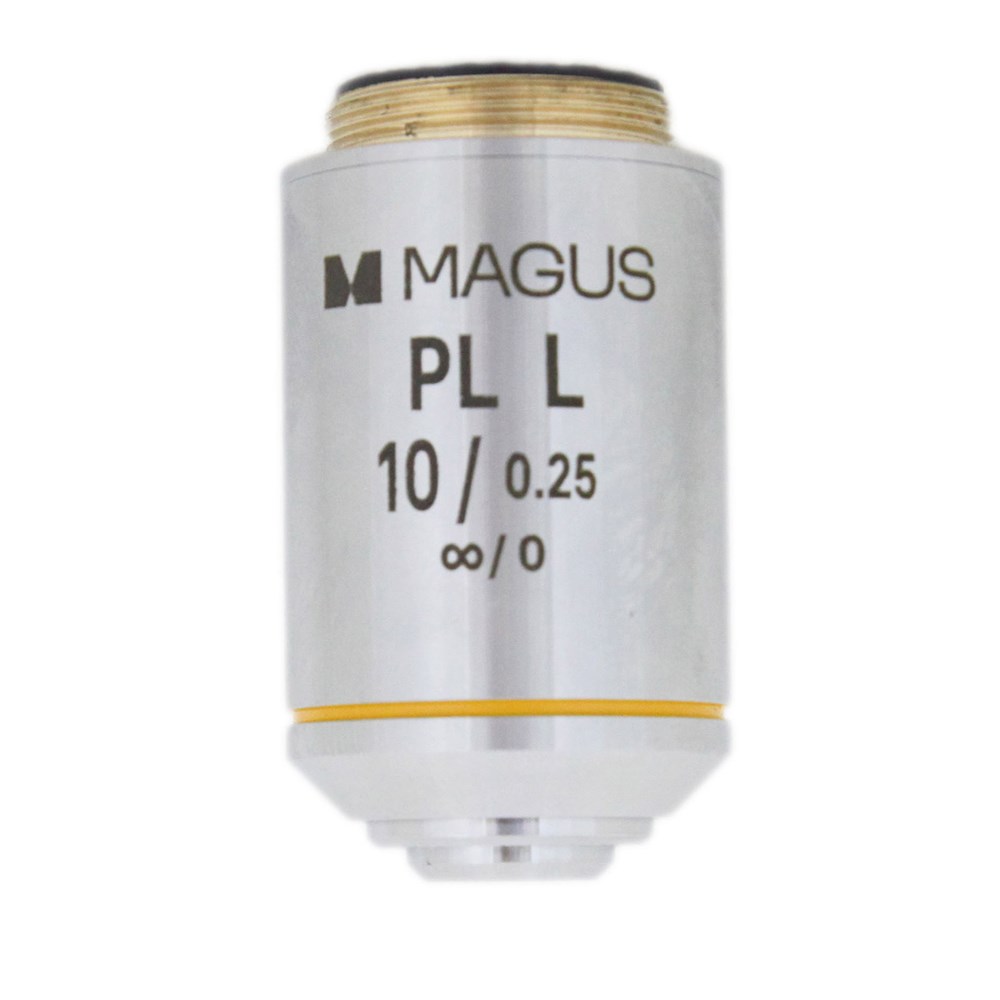

Объектив MAGUS 10PLL 10х/0,25 Plan L WD 5,0 мм

Предел разрешения объектива 10х/0,25 составляет 1,1 мкм. Хроматические аберрации скорректированы для синего и красного света, сферическая аберрация для зеленого, кривизна поля исправлена на 90% диаметра поля зрения. Объектив рассчитан на длину тубуса «бесконечность». Парфокальная высота 45 мм. При работе с окуляром 10х/22 мм диаметр поля зрения составит 2,2 мм. Рассчитан для работы с образцами без покровного стекла. Металлографический объектив 10х спроектирован с большим рабочим расстоянием 5 мм. Рабочее расстояние – расстояние от фронтальной линзы объектива до исследуемого объекта, при котором изображение объекта будет в фокусе. Объекты исследования могут иметь выраженную топографию, например, образцы печатных плат с разной высотой электронных компонентов и полупроводников. Большое рабочее расстояние исключает случайное повреждение фронтальной линзы объектива или образца при фокусировке и при повороте револьвера для смены объектива. Нижний предел полезного увеличения микроскопа при работе с объективом 10х составляет 125х. Меньшее увеличение не позволит различить детали объекта, изображение которых формирует объектив. Верхний предел полезного увеличения при работе с объективом 10х составляет 250х. Большее увеличение считается «бесполезным», поскольку не дает новых деталей в изображении объекта. С объективом 10х/0,25 используйте окуляры с увеличением от 12,5х до 25х. Объективы-планахроматы формируют изображение, при котором фокус одинаков и в центре, и по краям, дисторсия незначительна. Это преимущество используется для получения цифровых снимков и для работы в паре с широкопольными окулярами с полем зрения 22 мм. Совместимость: • Микроскоп металлографический MAGUS Metal 600 • Микроскоп металлографический MAGUS Metal 630 • Микроскоп металлографический MAGUS Metal 650 • Микроскоп металлографический инвертированный MAGUS Metal V700 Материал линз: оптическое стекло Класс объектива по степени коррекции аберраций: планахромат Длина тубуса: бесконечность (∞) Метод контрастирования: светлое поле Увеличение, крат: 10 Апертура: 0,25 Рабочее расстояние, мм: 5,0 Парфокальное расстояние, мм: 45 Толщина покровного стекла, мм: без покровного стекла Пружинящая оправа: нет Иммерсия: нет Материал корпуса: медь

Технические характеристики
