Механический калибровочный комплект OSLT Keysight 85515A

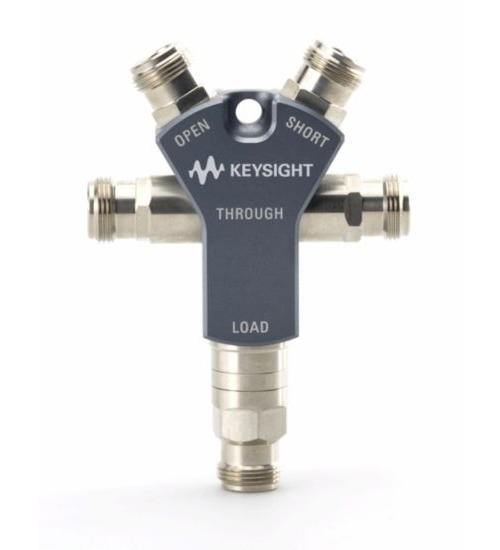

Модуль механической калибровки Keysight 85515A объединяет нагрузку холостого хода (ХХ), короткозамкнутую нагрузку (КЗ), согласованную нагрузку (СН) и перемычку в одном компактном корпусе. Перемычка позволяет проводить калибровку невстроенных устройств, таких как кабели или фильтры с соединителями розетка-розетка. При выполнении калибровки «на проход» также может использоваться перемычка из комплекта 85515A.

Ключевые возможности и технические характеристики

• Нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями типа N (розетка)
• Частотный диапазон: от 0 до 9 ГГц
• Рассогласование по фазе (ХХ): менее 2,0° (на частоте от 0 до 4 ГГц), менее 3,0° (на частоте от 4 ГГц до 9 ГГц)
• Рассогласование по фазе (КЗ): менее 1,25° (на частоте от 0 до 9 ГГц)
• Обратные потери (СН): более 42 дБ (на частоте от 0 до 6 ГГц), более 35 дБ (на частоте от 6 ГГц до 9 ГГц)
• Вносимые потери (перемычка, розетка-розетка): менее 0,05 дБ (на частоте от 0 до 4 ГГц), менее 0,1 дБ (на частоте от 4 ГГц до 9 ГГц)
• Габаритные размеры (В х Ш х Г): 104 x 74 x 22 мм
