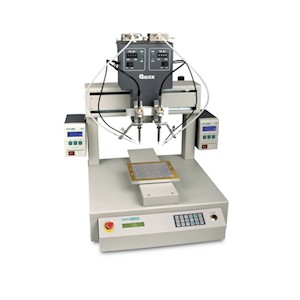

Паяльный робот (автоматическая паяльная станция) Quick 9220D

• 3-х осевая система управления
• Мощность паяльной станции: 150 Вт
• Диапазон рабочих температур 80°C-480°C
• Перемещение по осям:
  - X: 200 мм
  - Y: 200 мм
  - Z: 50 мм
• Скорость:
  - X: 0.1~600 мм/сек
  - Y: 0.1~600 мм/сек
  - Z: 0.1~300 мм/сек
• Точность позиционирования: ±0.02 мм
• Разрешение: 0.01 мм
• Плавная регулировка скорости
• Нагрузка на стол: 6 кг; на головку: 2 кг
• Диаметр проволоки припоя: 0.3 ~ 1.6 мм (на выбор заказчика)
• Объем памяти: ≤ 999 обучающих файлов (до 60 000 точек пайки в каждом)
• Хранение файлов техпроцесса: ≤ 255 файлов
• Габариты: 300x370x520 (мм)
• Вес ~18 кг
• Паяльный робот Quick 9220A снят с производства.
• Замена - паяльный робот Quick ET9383E.

Технические характеристики

Модель QUICK9220A QUICK9320A QUICK9420A Напряжение 100-240 В переменного тока Мощность 150 Вт Диапазон температур 80-480℃ (в зависимости от режима работы) Количество осей 3 Диапазон перемещения (мм) X 200 300 400 Y 200 300 400 Z 50 100 100 Диапазон скорости (мм/сек) X 0.1-600 Y 0.1-600 Z 0.1-300 Повторяемость (мм) X ±0.02 Y Z Разрешение (мм) X 0.01 Y Z Нагрузка (кг) Рабочий стол 6 6 8 Паяльный наконечник 2 2 2 Регулировка скорости Плавная Объем памяти ≤999 программ, (до 60000 точек пайки в файле) Обработка файлов ≤255 файлов Диаметр проволочного припоя 0.3 мм, 0.5 мм, 0.6 мм, 0.8 мм, 1.0 мм, 1.2 мм Условия окружающей среды Температура 0-40℃ Влажность 20-90% (без образования конденсата) Размеры (Д×Ш×В) 370×300×510 480×420×570 560×510×570 Вес Около 17 кг Около 22 кг Около 26 кг
