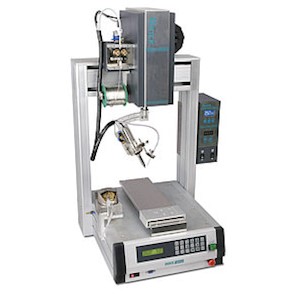

Паяльный робот (автоматическая паяльная машина) Quick 9434 (с 371HI)

• Настольный паяльный робот QUICK 9434 специально разработан для автоматизации процесса пайки и представляет полностью автоматическую систему управления процессом пайки, позволяющую перемещение с высоким разрешением по 4 осям: X/Y/Z/R (три декартовы координаты + поворот). Кроме того, QUICK 9434 обеспечивает более простые инструкции программирования, лучшие параметры, больший объем памяти и более высокую скорость. Все это дает высокий рост производительности.
  Прецизионный настольный паяльный робот QUICK 9434 комплектуется специально разработанными жалами паяльника с более гладкой и ровной кривой температуры пайки, обеспечивающими повышенное качество пайки.
• Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371HI).
• Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.
• 4-х осевая система управления
• Мощность паяльной станции 150 Вт
• Диапазон рабочих температур 50°C-500°C
• Перемещение по осям:
  - X: 400 мм
  - Y: 400 мм
  - Z: 100 мм
  - R: 300°
• Скорость:
  - X: 0.1~600 мм/сек
  - Y: 0.1~600 мм/сек
  - Z: 0.1~300 мм/сек
  - R: 0.1~800°/сек
• Точность позиционирования: ±0.02 мм/±0.02°
• Разрешение: 0.01 мм/0.01°
• Плавная регулировка скорости
• Нагрузка на стол: 8 кг; на головку: 2 кг
• Диаметр проволоки припоя: 0.3 ~ 1.6 мм (на выбор заказчика)
• Объем памяти QUICK 9434: ≤ 999 обучающих файлов (до 60 000 точек пайки в каждом)
• Хранение файлов техпроцесса: ≤ 255 файлов
• Габариты QUICK 9434: 570x570x790 (мм), вес ~47 кг

Технические характеристики

Модель QUICK9334 QUICK9434 QUICK9333 QUICK9433 Напряжение 100-240 В переменного тока Мощность паяльного робота QUICK9434 150 Вт Диапазон температур 50-500°С (в зависимости от режима работы) Количество осей 4 3 Диапазон перемещения (мм) X 300 400 300 400 Y 300 400 300 400 Z 100 100 100 100 R 300° — Диапазон скорости (мм/сек) X 0.1-600 0.1-600 Y 0.1-600 0.1-600 Z 0.1-200 0.1-200 R 0.1-600° — Повторяемость (мм) X ±0.02 Y Z R ±0.02° — Разрешение (мм) X 0.01 Y Z R 0.01° — Нагрузка (кг) Рабочий стол 6 8 6 8 Паяльный наконечник 2 2 2 2 Регулировка скорости Плавная Объем памяти паяльного робота QUICK9434 ≤999 программ, (до 60000 точек пайки в файле) Обработка файлов ≤255 файлов Диаметр проволочного припоя 0.3 мм, 0.5 мм, 0.6 мм, 0.8 мм, 1.0 мм, 1.2 мм Условия окружающей среды Температура 0-40℃ Влажность 20-90% (без образования конденсата) Размеры паяльного робота QUICK 9434 (Д×Ш×В) 470 × 475 ×780 мм 570×570×790 мм 470 × 470 × 580 мм 570×570×580 мм Вес паяльного робота QUICK 9434 (кг) Около 43 кг Около 28 кг Около 38 кг Около 26 кг
