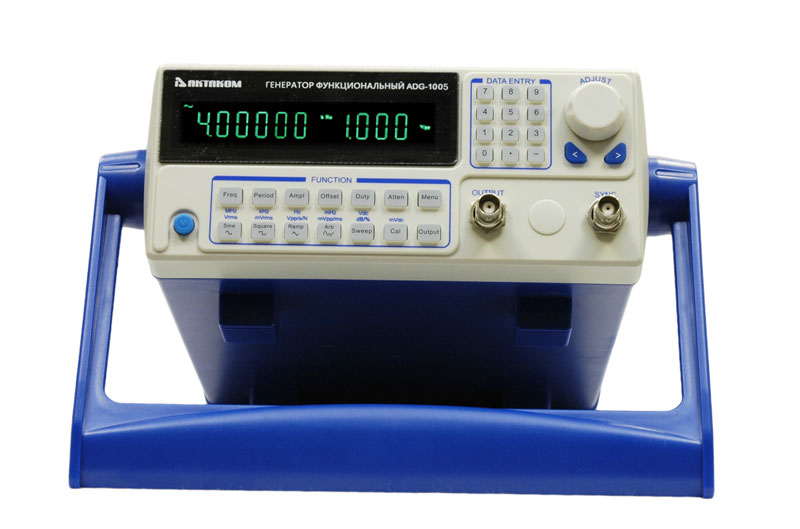

ADG-1010 Генератор сигналов функциональный

Частотный диапазон: 10 мкГц...10 МГц(Sin), DDS, разрешение 10 мкГц, амплитуда вых. сигнала 0-10 Впп (50 Ом)/0-20 Впп (откр.); 16 форм сигналов; погрешность опорного генератора: 50 ppm; частота сэмплир.: 100 Мсэмп; разреш. ЦАП – 8 бит; глубина памяти – 1К; смещение, свипирование по частоте (лин., логарифм), синхрон. SYNC. Интерфейс: USB. SCPI-программирование. Дисплей: ВФД. Размеры: 297х212х102 мм. Вес: 2 кг.

Генераторы ADG-1010 используют при формировании выходного сигнала технологию DDS (прямой цифровой синтез частоты). Этот метод позволяет обеспечить высокую точность установки частоты (50 ppm), быстрый переход с одной частоты на другую, малый уровень искажений, управление по USB по SCPI командам и много других возможностей.

Технические характеристики

Характеристика			Значение
Частота		Диапазон (синус)	10 мкГц ... 10 МГц
		Диапазон (меандр)	10 мкГц ... 5 МГц
		Диапазон (другие типы)	10 мкГц...1 МГц
		Разрешение	10 мкГц, 6 цифр
		Точность установки				± 50 ppm
Характеристики сигнала		Количество форм	16 типов, включая 3 стандартных: синус, меандр, пила
		Количество точек	1024
		Частота дискретизации	100 Мвыб/с
		Разрядность	8 бит
		Коэффициент гармоник (синус)				<-40 дБн (< 5 МГц); <-40 дБн (≥ 5 МГц);
		Время нарастания / спада (меандр, импульс)				< 35 нс
		Коэфф. заполнения (импульс)	0,1 ...99,9 %
		Асиметрия (пила)				0,0...100,0%
Амплитуда		Диапазон (импеданс 50 Ом)	0...10 Вп-п (F≤8 МГц), 0...9 Вп-п (F>8 МГц)
		Диапазон (открытый контур)	0...20 Вп-п (F≤8 МГц), 0...18 Вп-п (F>8 МГц)
		Разрешение	1 мВп-п (амплитуда >2 Вп-п), 0,1 мВп-п (амплитуда ≤2 Вп-п)
Смещение		Диапазон	±5 В (импеданс 50 Ом), ±10 В (открытый контур)
		Разрешение	±5 мВ
Свипирование		Диапазон	полный
		Время	50 мс...500 с
		Закон	линейный, логарифмический
Выход синхронизации		Сигнал	меандр, фронт нарастания ≤20 нс
		Уровень	TTL
Интерфейс			USB
Питание			220...240 В / 50...60 Гц
Габаритные размеры			322 х 256 х 102 мм
Вес			2 кг
Габариты в упаковочной таре			280х150х390 мм
Вес в упаковочной таре			3,5 кг

Стандартная комплектация

• Генератор сигналов
• Кабель питания

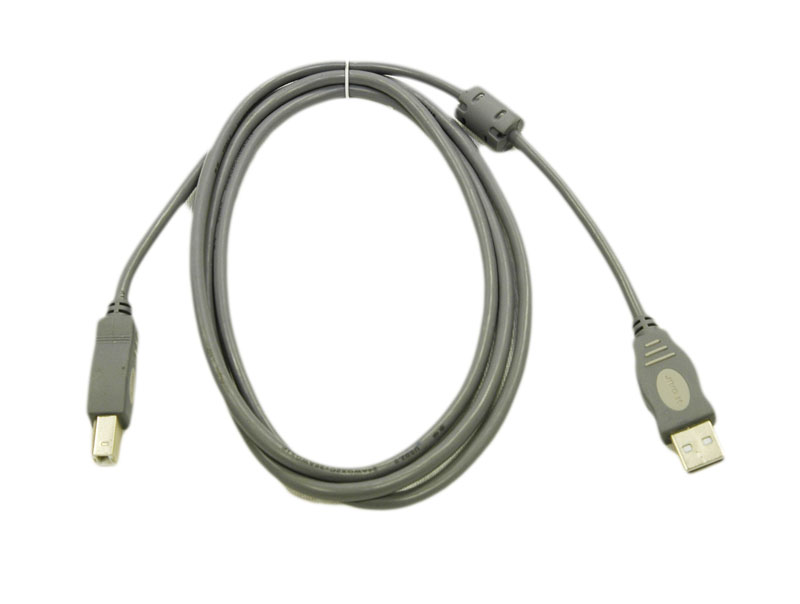

• USB кабель
• Руководство по эксплуатации

Дополнительная комплектация

• Амплитудный усилитель АКТАКОМ AVA-1408
• Амплитудный усилитель АКТАКОМ AVA-1420
• Амплитудный усилитель АКТАКОМ AVA-1745
• Амплитудный усилитель АКТАКОМ AVA-1804
• Амплитудный усилитель АКТАКОМ AVA-1810
