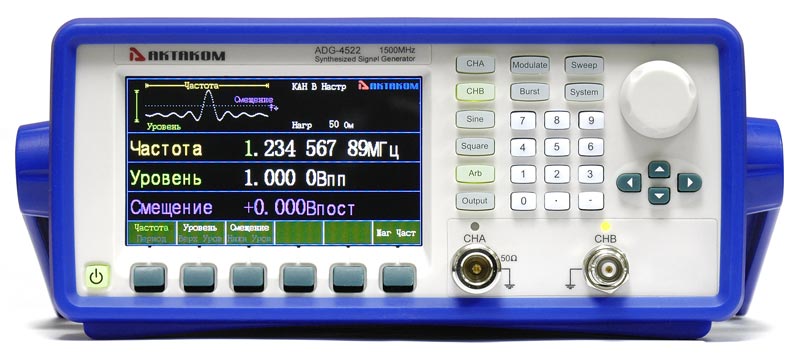

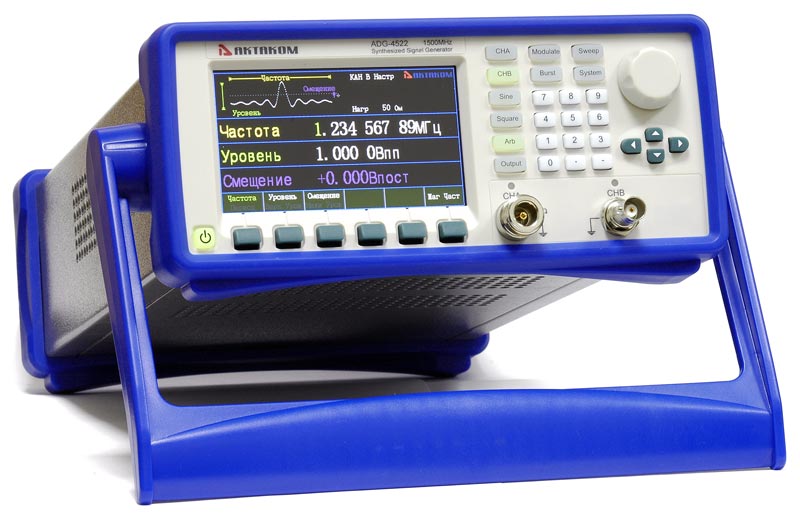

ADG-4522 Генератор сигналов радиочастотный

  • 199 998 руб.

- +
  • Производитель: Aktakom
  • Модель: ADG-4522
  • Наличие: 1
  • Готов к отгрузке: 03 апреля 2024
2 канала. Канал 1 (ВЧ): формы: синус, меадр; полоса - 1 мкГц… 1,5 ГГц (синус); амплитуда -127 дБм...+13 дБм; модуляции АМ, ЧМ, ЧМн, ФМн; свипирование по частоте и режим пачек импульсов. Канал 2 (НЧ): 8 форм; полоса - 1 мкГц… 10 МГц (синус); амплитуда 1 мВпп...10 Впп (50 Ом). Погрешность частоты 1 ppm. Цветной графический ЖК-дисплей. Интерфейс USB-device; RS-232. Габариты 254 х 103 х 374 мм. Вес 4,2 кг

  • Два независимых канала: ВЧ и НЧ
  • Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL)
  • Высокая стабильность опорного генератора 1 ppm
  • Низкий уровень искажений
  • Режимы модуляции АМ, ЧМ, ЧМн, ФМн
  • Режим пачек импульсов (пакетный режим)
  • Режим качания частоты (свипирование)
  • 8 видов форм сигналов (канал B)

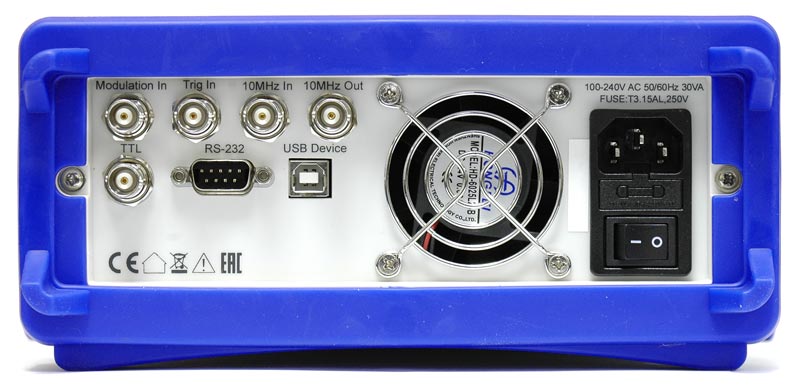

  • Интерфейсы USB-device, RS-232

Технические характеристики


Характеристика Значение

КАНАЛ A

ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ
Диапазон Синусоидальный 1 мкГц ... 1500 МГц
Прямоугольный 1 мкГц ... 80 МГц
Разрешение ≤80 МГц 1 мкГц
>80 МГц 1 Гц
Стабильность ≥ 1,0 кГц
±1 ppm
< 1,0 кГц
±50 ppm
ВЫХОДНОЙ УРОВЕНЬ (синусоидальный сигнал)
Диапазон
≤500 МГц -127 дБм ... +13 дБм
-127 дБм ... -117 дБм (тип.)
≤1000 МГц -110 дБм ... +13 дБм
-100 дБм ... -110 дБм (тип.)
≤1500 МГц
-105 дБм ... +10 дБм
-100 дБм ... -105 дБм (тип.)
Разрешение

0,1 дБ
Погрешность установки
≤300 МГц, -105 дБм ... +13 дБм ±1,0 дБм
≤1500 МГц, -80 дБм ... +13 дБм ±1,5 дБм
±1,0 дБм
≤1500 МГц, -100 дБм ... -80 дБм
±2,5 дБм
±1,5 дБм
КСВН вых. уровень ≤0 дБм < 1,8
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Гармонические искажения вых. уровень ≤4 дБм <-33 дБн
Негармонические искажения вых. уровень ≤4 дБм, девиация ≤5 кГц <-40 дБн
Уровеь субгармоник вых. уровень ≤4 дБм <-40 дБн
Модуляционный шум полоса 0,3 ... 3 кГц, СКЗ < 120 МГц <100 Гц
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Время нарастания / спада
≤15 нс
Выброс ≤5%
МОДУЛЯЦИИ
Тип АМ, ЧМ, ЧМн, ФМн
Внешняя модуляция Частота DC ... 10 кГц
Уровень ±2,5 В
СВИПИРОВАНИЕ ПО ЧАСТОТЕ
Закон линейный, логарифмический
Время свипирования
≤80 МГц, линейный 1 мс ... 800 с
≤80 МГц, логарифмический 100 мс ... 800 с
Шаг свипирования ≤80 МГц, линейный 50 мс ... 10 c
РЕЖИМ ПАЧЕК ИМПУЛЬСОВ
Количество импульсов
1 ... 10000
Период запуска
0,1 мс ... 800 c

КАНАЛ B

ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ
Диапазон
1 мкГц ... 10 МГц
Разрешение
1 мкГц
Стабильность
≥ 1,0 кГц ±1 ppm
< 1,0 кГц ±50 ppm
ФОРМЫ СИГНАЛА
Тип синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока
Прямоугольный сигнал Время нарастания
≤50 нс
Коэффициент заполнения 0,01% ... 99,99%
Импульсный Время нарастания
≤50 нс
Длительность импульса 20 нс ... 20 с
Пилообразный Симметрия 0,0% ... 100,0%

ХАРАКТЕРИСТИКИ ВЫХОДА

Амплитуда 50 Ом 1 мВпп ... 10 Впп
Высокий импеданс 2 мВпп ... 20 Впп
Смещение 50 Ом ±5 Впик AC+DC
Высокий импеданс ±10 Впик AC+DC
Разрешение 5 мВпп
Погрешность ±(1% Uустан. + 10 мВпп)
Неравномерность АЧХ ±0,5 дБ

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Питание AC 100 В ...240 В, 50 (1±10%) Гц
Потребляемая мощность 40 ВА
Габаритные размеры 254×103×374 мм
Масса 4,2 кг
