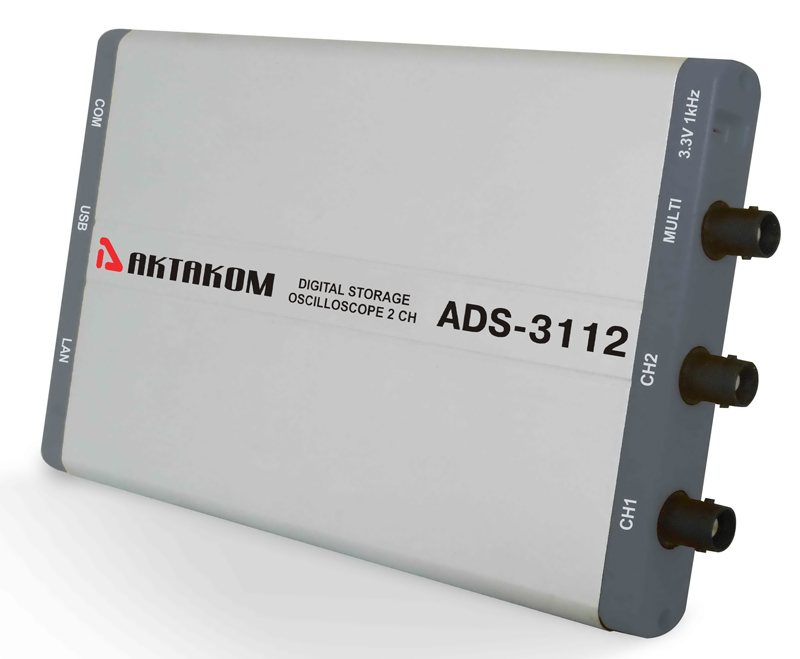

ADS-3112 Двухканальный USB осциллограф - приставка

  • Цена - по запросу

  • Производитель: Aktakom
  • Модель: ADS-3112
  • Наличие: Нет в наличии
2-х канальный осциллограф- приставка к ПК. Полоса пропускания 100 МГц, Разрешение 8 бит. Дискретизация 1 Гвыб/с (500 Мвыб/с на канал). Коэф.отклонения 5 мВ/дел - 5 В/дел. Коэф. развертки 2 нс/дел - 100 с/дел. Глубина записи 10 М точек. Макс. вх. напряжение 40 В. Вх.импеданс 1 МОм||10 пФ. 20 автоизмерений, Интерфейсы USB 2.0. Питание от USB или сетевой адаптер. Габартиные размеры 180 х 120 х 18 мм.

Осциллографы цифровые серии ADS-3062/3112 - это первые цифровые USB осциллографы с глубиной записи 10 миллионов точек на канал.

Осциллографы имеют поплосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/с (500 Мвыб/с для ADS-3062). Отличительной чертой данных моделей является ультратонкий (вего 18 мм) корпус. Цифровые осциллографы серии ADS-3062/3112 функционально схожи с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. Кроме USB интерфейса который имеется во всех моделей данной серии, приборы с индексом L (ADS-3062L и ADS-3112L) имеют LAN интерфейс.

Характеритстика Значение
Полоса пропускания 100 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 1 Гвыб/сек (500 Mвыб/сек - 2 канала)
Вход Связь по входу закрытый
Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 40 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс

Интерполяция (sin x)/x
Глубина записи 10 M точек
Коэффициент развертки 2 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±100 ppm
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала 100 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (100 МГц) ≤3.5 нс (типичное)
Погрешность коэф.усиления ±3%
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, /, FFT
Фигуры Лиссажу Диапазон Полный
Сдвиг фаз ±3 градуса
Система запуска
Режим запуска
Однократный, обычный, авто
Тип запуска
Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
Запуск по видеосигналу NTSC, PAL и SECAM
Диапазон установки уровня запуска ±5 делений от центра экрана
Интерфейс
USB 2.0
Входы/выходы
Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
Питание
от USB порта или сетевой адаптер 5 В / 1А
Потребляемая мощность
менее 5 Вт
Габаритные размеры 190 мм × 120 мм × 18 мм (Д*В*Г)
Вес
около 260 гр

Aktakom DSO-SoftV Программное обеспечение для портативных осциллографов (поставляется с прибором)

Назначение

Приложение предназначено для полнофункционального управления приборами ADS-3112 , ADS-3062 , ADS-3112L, ADS-3062L , сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

Возможности

Приложение обеспечивает обнаружение инициализацию и тестирование выбранного экземпляра прибора.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных. Собранные осциллограммы отображаются на графике, график может масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (векторный и точками), для отображения доступен режим персистенции. Для ручных измерений по графику доступны два курсора, положения и интервалы для курсоров отображаются в числовом виде в окне в области графической формы программы.
Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором данных.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика.
В программном обеспечении для цифровых запоминающих USB осциллографов Aktakom DSO-SoftV реализовано измерение следующих параметров:
  1. Период
  2. Частота
  3. Время спада
  4. +Длительность импульса
  5. -Длительность импульса
  6. +Коэффициент заполнения
  7. -Коэффициент заполнения
  8. Впик.
  9. Вмакс.
  10. Вмин.
  11. Вамп.
  12. Вверш.
  13. Восн.
  14. Положительный выброс
  15. Отрицательный выброс
  16. Усреднение
  17. Вскз.
  18. Частота сигнала (параметры импульса)
  19. Задержа нарастания
  20. Задержка спада

Математическая обработка

AKTAKOM DSO-SoftV имеет математические средства для обработки собранных данных: Сумма, разность, отношение, произведение каналов 1 и 2 и БПФ.

Функция БПФ в этом осциллографе преобразует 2048 точек данных сигнала во временной области в его частотные компоненты математически и конечная частота содержит 1024 точек в диапазоне от 0 Гц до частоты Найквиста.

Стандартная комплектация

  • прибор
  • осциллографические щупы – 2 шт.
  • сетевой кабель
  • сетевой адаптер
  • USB кабель для подключения к ПК
  • Чехол
  • руководство по эксплуатации (краткая инструкция)

Дополнительная комплектация

  • Программное обеспечение Aktakom DSO-SoftV Программное обеспечение для портативных осциллографов

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 1000
Полоса пропускания, МГц 100
Тип осциллографа Цифровой
Число каналов 2
