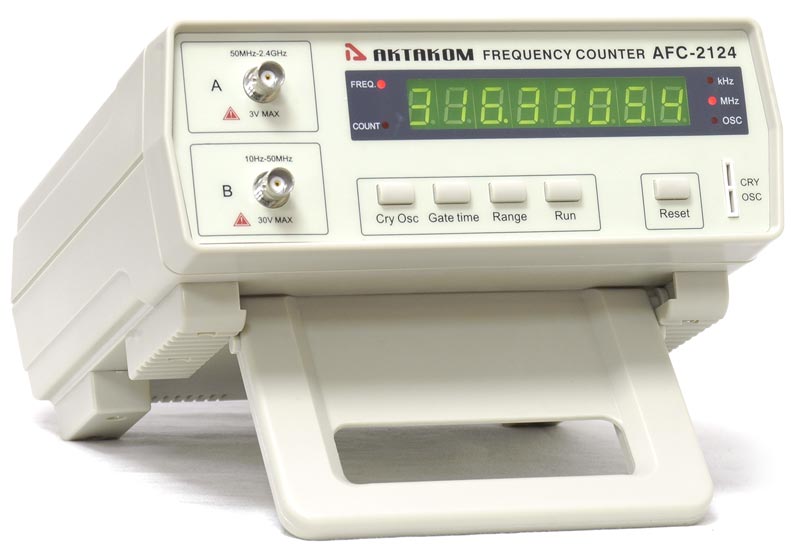

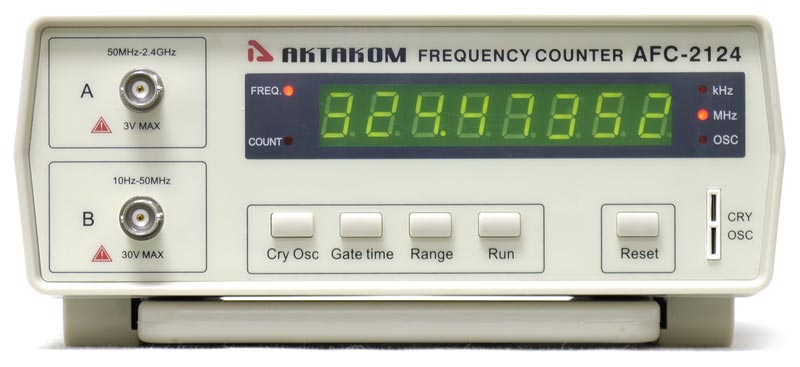

AFC-2124 Частотомер

  • Цена - по запросу

  • Производитель: Aktakom
  • Модель: AFC-2124
  • Наличие: Нет в наличии
Измерение частоты от 10 Гц до 2,4 ГГц (CHA: 50 МГц…2,4 ГГц; CHB: 10 Гц…50 МГц). Подсчет числа импульсов до 99 999 999. Измерение частоты кварцев от 3,5 МГц до 16 МГц. 5 диапазонов измерения. Время счета 0,1 с / 1 с / 5 с / 10 с. Наилучшее разрешение - 0,1 Гц. Чувствительность от 10 мВскз. Стабильность частоты ±20 ppm/месяц. Светодиодный дисплей 8 разрядов. Вес около 1,5 кг. Габаритные размеры - 270 х 215 х 100 мм.

Частотомер AFC-2124 предназначен для измерения частоты входного сигнала в широком диапазоне от 10 Гц до 2,4 ГГц, подсчета количества импульсов (до 99 999 999) и измерения частоты кварцевых осцилляторов в диапазоне от 3,5 МГц до 16 МГц. Прибор имеет простое управление, небольшой вес и компактные размеры. AFC-2124 - это идеальный выбор для радиолюбителей, образовательных учреждений и организаций с небольшим бюджетом.

Технические характеристики

  • 3 изолированных входа
    • CHA - высокочастотный вход для измерения частоты от 50 МГц до 2,4 ГГц;
    • CHB - вход для низкочастотных измерений от 10 Гц до 50 МГц;
    • вход для измерения частоты кварцевых осцилляторов
  • Интервалы времени счета: 0,1 с / 1 с / 5 с / 10 с
  • Входной импеданс: CHA - 50 Ом, CHB - 1 МОм || 35 пФ
  • Максимальный уровень входного сигнала: CHA - 3 В, CHB - 30 В
  • Стабильность частоты опорного генератора:
    • краткосрочная ±0,003 ppm/сек
    • долгосрочная ±20 ppm/месяц
  • Температурная стабильность (10°С...40°С) ±10 ppm/°С
  • Дисплей LED, 8 разрядов

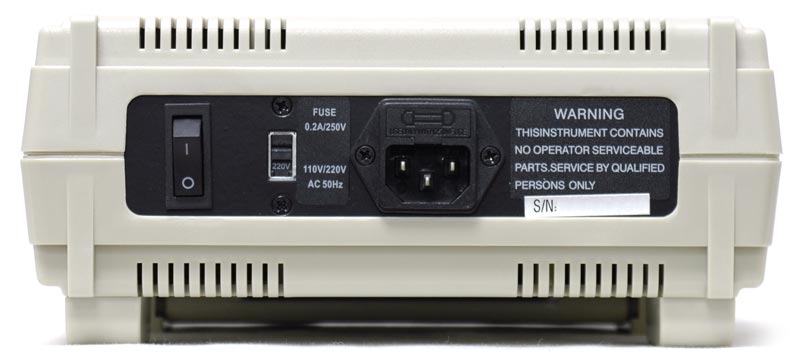

  • Питание 220 В±10%, 50 Гц
  • Максимальная потребляемая мощность 5 Вт
  • Вес около 1,5 кг.
  • Габаритные размеры - 270 х 215 х 100 мм.
Шаг
Функция
Вход
Измеряемый параметр
Разрешение
Чувствительность
Точность
0,1 с 1 с 5 с 10 с
1
Измерение частоты сигнала CHA 1000 МГц...2400 МГц 1 кГц 100 Гц 100 Гц 100 Гц 25 мВскз/200 мВскз погрешность опорного генератора х частота ± 1 е.м.р.
100 МГц...1000 МГц 1 кГц 100 Гц 10 Гц 10 Гц
50 МГц...100 МГц 1 кГц 100 Гц 10 Гц 10 Гц
2 CHB 4 МГц...50 МГц 100 Гц 10 Гц 1 Гц 1 Гц 25 мВскз/80 мВскз
3 10 Гц...4 МГц 10 Гц 1 Гц 0,1 Гц 0,1 Гц 10 мВскз/30 мВскз
4 Подсчет числа импульсов CHB до 99 999 999
в диапазоне 10 Гц...4 МГц
- - - - - ± 1 е.м.р.
5 Измерение частоты
кварцевых осцилляторов
Cry Osc 3,5 МГц...16 МГц 10 Гц 1 Гц 1 Гц 1 Гц - погрешность опорного генератора
х частота ± 1 е.м.р.

Стандартная комплектация

  • Прибор  1шт.
  • Кабель BNC — зажимы типа «Крокодил»  1шт.
  • Сетевой кабель  1шт.
  • Руководство пользователя  1шт.
  • Упаковочная тара  1шт.
