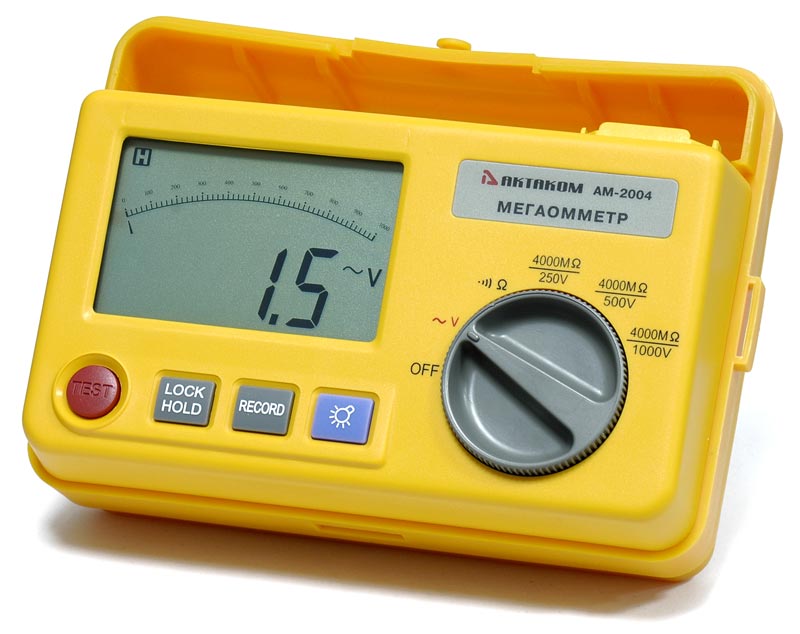

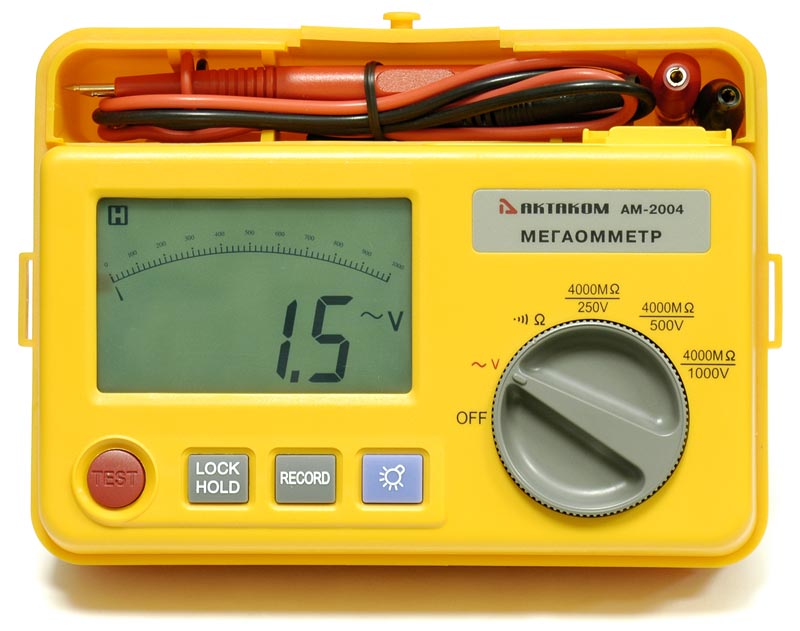

АМ-2004 Мегаомметр

Цифровой мегаомметр: измерение сопротивления изоляции 0,1 МОм...4 ГОм напряжением: 250, 500, 1000 В; точность 1...2%, дополнительные функции: режимы вольтметра 1...600 В (40...500 Гц), омметр 0,01...40 Ом; ЖКИ 3½; питание 12 В (8 бат.x1,5 В), габариты 190x140x77 мм, масса 0,9 кг.

Измеритель сопротивления изоляции предназначен для измерения сопротивления изоляции электрических цепей при различных рабочих напряжениях и измерения напряжения переменного тока при проведении наладочных и ремонтных работ, а также при лабораторных исследованиях в условиях умеренного климата. Мегаомметр имеет встроенный регистратор данных на 16000 значений.

Технические характеристики

Измерение сопротивления и прозвонка электрической цепи

Диапазон измерения 40 Ом
Разрешение 0,01 Ом
Подача звукового сигнала при <4 Ом
Абсолютная погрешность измерения сопротивления ±(0,01 R_изм + 30 е.м.р.)
Максимальное напряжение в открытой цепи 12,8 В
Ток в замкнутой цепи 200...280 мА
Защита от перегрузки 220 В_скз

Параметры при измерении напряжения переменного тока с частотой 40...500 Гц

Диапазон измерения 600 В
Разрешение 0,1 В
Погрешность ±(0,015 U_изм + 3 е.м.р.)
Входное сопротивление 4,5 МОм
Защита от перегрузки 750 В_скз

Измерение сопротивления изоляции (автовыбор диапазона)

Диапазон	Разрешение	Погрешность	Напряжение на контактах
4 МОм / 40 МОм / 400 МОм / 4000 МОм / 250 В	1 кОм	0,03 Rизм + 5 (при менее 2000 МОм) 0,05 Rизм + 5 (при более 2000 МОм)	250 В +20%
4 МОм / 40 МОм / 400 МОм / 4000 МОм / 500 В			500 В +20%
4 МОм / 40 МОм / 400 МОм / 4000 МОм / 1000 В			1000 В +10%

Диапазон	Ток тестирования		Ток замкнутой цепи
4000 МОм / 250 В	1 мА	250 кОм (вывод)	не более 1,5 мА
4000 МОм / 500 В		500 кОм (вывод)
4000 МОм / 1000 В		1 МОм (вывод)

• 3 измерительных напряжения 250, 500, 1000 В
• измерение сопротивления изоляции до 4000 МОм
• измерение переменного напряжения до 600 В
• автономное питание
• жидкокристаллический дисплей, 3 ½ разряда
• система защиты от перегрузки
• встроенная память на 16000 значений

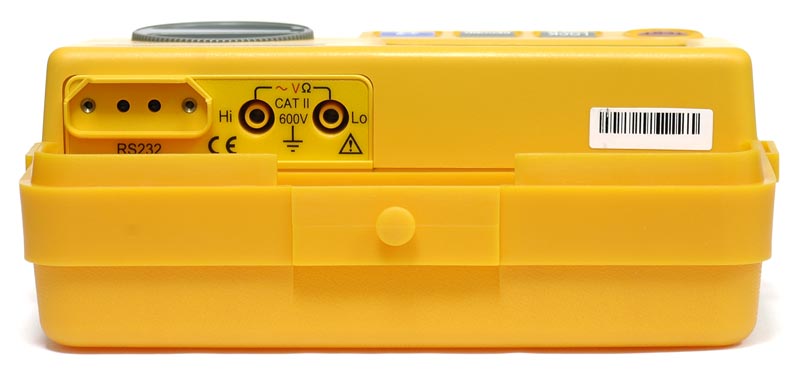

• передача данных в компьютер
• прозвонка цепи при менее 4 Ом
• быстродействие 2,5 отсчетов/с (цифровой индикатор), 10 отсчетов/с (аналоговая шкала)

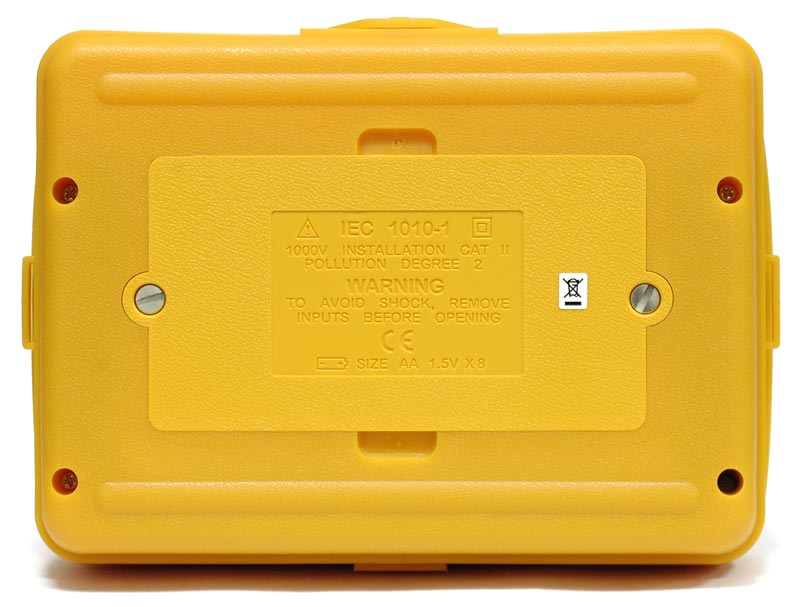

• питание 12 В, 8 батарей типа АА по 1,5 В
• потребляемый ток 20...90 мА
• масса 900 г
• габаритные размеры 190×140×77 мм
• Габаритные размеры в упаковочной таре 170х130х200, вес 1,32 кг.

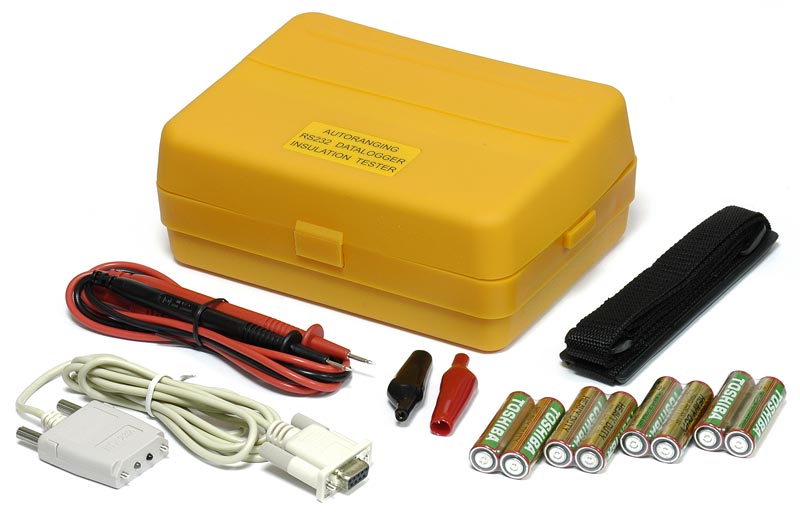

Стандартная комплектация

• Прибор
• Тестовые пробники
• Зажимы "крокодил"
• Носитель с программным обеспечением
• Кабель интерфейса RS-232 с оптической развязкой
• Батарея (1,5 В)
• Ремень для переноски
• Руководство по эксплуатации

Дополнительная комплектация

• Универсальный набор АСА-2907 для работы с мегаомметром
• Измерительный кабель PTL904-1
• Измерительный кабель PTL904-2
• Измерительный кабель PTL904-3
• Измерительный кабель PTL904-4
• Измерительный кабель PTL904-5
• Измерительный кабель PTL907-1
• Измерительный кабель PTL907-2
• Измерительный кабель PTL908-1
• Измерительный кабель PTL908-2
• Измерительный кабель PTL908-3
• Зажим типа крокодил АСА-2106
• Зажим типа крокодил PTL909-5
• Вилка-адаптер АСА-2308
• Магнитный адаптер АСА-2207
• Минищуп АСА-2364
• Гнездо-адаптер АСА-2104
• Кейс 37-1
