АМ-3128 Измеритель RLC (AM-3128)
Цена - по запросу
- Производитель: Aktakom
- Модель: АМ-3128
- Наличие: Нет в наличии

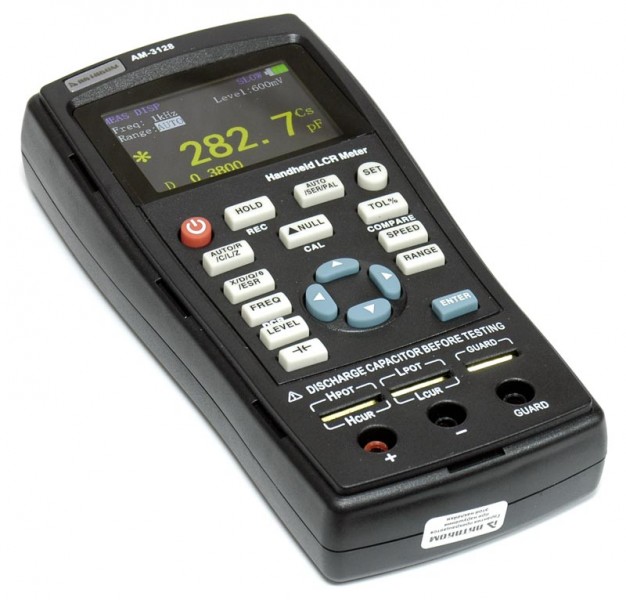

Измеритель RLC АМ-3128
Описание Измерителя RLC АМ-3128
Области применения
- выборочный контроль качества на производственной линии
- входной контроль при приёмке партии
- тестирование компонентов в ремонтных мастерских и сервисных службах
- сортировка и отбор компонентов по параметрам
- лабораторные исследования параметров при разработке и тестировании
Основные преимущества
- Измеряемые параметры:
- Первичные: R – активное электрическое сопротивление; C – электрическая емкость; L – индуктивность; Z – модуль полного сопротивления.
- Вторичные: D – тангенс угла диэлектрических потерь; Q – добротность; Θ – угол фазового сдвига.
- Напряжение испытательного сигнала 0,3 Вскз и 0,6 Вскз
- Тестовые частоты: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 40 кГц, 100 кГц
- Эквивалентная схема: последовательная, параллельная
- Время измерения: 1 раз/сек (SLOW), 2 раза/сек (MEDIUM), 4 раза/сек (FAST)
- Схема измерения: 2-проводная, 4-проводная
- Способ калибровки: открытая, короткозамкнутая
- Настраиваемый компаратор
- Режим относительных измерений
- Фиксация текущего, минимального, максимального и среднего значения
Особенности
- Цифровой измеритель RLC.
- Измеряемые параметры: первичные L, C, R, Z, вторичные X, D, Q, Θ, ESR.
- Диапазон измерения сопротивления 0...20 МОм, емкости 0...20 мФ, индуктивности 0...1000 Гн.
- Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 40 кГц, 100 кГц.
- Базовая погрешность 0,25%.
- Скорость измерения: до 4 изм/с.
- Схема измерения: 2- и 4-проводная.
- Режим относительных измерений.
- Регистрация MAX, MIN, AVG.
- Режим сортировки компонентов.
- Эквивалентная схема: последовательная, параллельная.
- Интерфейс mini-USB.
- Дисплей 2,8” LCD TFT, 4 1/2.
- Питание: аккумуляторная батарея и адаптер/зарядное устройство.
- Габаритные размеры 190х90х41 мм, масса 0,4 кг.
Технические характеристики Измерителя RLC АМ-3128
|
Частота испытательного сигнала |
Поддиапазон измерений |
Отображаемый диапазон |
Пределы абсолютной погрешности измерений |
Эквивалентная схема измерений |
|
|
C |
De* |
||||
|
100, 120 Гц |
20 мФ |
4,000 мФ...20,000 мФ |
±(0,08Cx + 5 е.м.р) |
±0,0800 |
последовательная |
|
4 мФ |
400,0 мкФ...3,9999 мФ |
±(0,02Cx + 3 е.м.р) |
±0,0200 |
последовательная |
|
|
400 мкФ |
40,00 мкФ...399,99 мкФ |
±(0,006Cx + 2 е.м.р) |
±0,0060 |
последовательная |
|
|
40 мкФ |
4,000 мкФ...39,999 мФ |
±(0,004Cx + 2 е.м.р) |
±0,0040 |
последовательная |
|
|
4 мкФ |
400,0 нФ...3,9999 мкФ |
±(0,004Cx + 2 е.м.р) |
±0,0040 |
последовательная или параллельная |
|
|
400 нФ |
40,00 нФ...399,99 нФ |
±(0,004Cx + 2 е.м.р) |
±0,0040 |
параллельная |
|
|
40 нФ |
4,000 нФ...39,999 нФ |
±(0,005Cx + 3 е.м.р) |
±0,0050 |
параллельная |
|
|
4 нФ |
0 пФ...3,999 нФ |
±(0,015Cx + 5 е.м.р) |
- |
параллельная |
|
|
1 кГц |
1000 мкФ |
400,0 мкФ...999,9 мкФ |
±(0,03Cx + 5 е.м.р) |
±0,0300 |
последовательная |
|
400 мкФ |
40,00 мкФ...399,99 мкФ |
±(0,015Cx + 3 е.м.р) |
±0,0150 |
последовательная |
|
|
40 мкФ |
4,000 мкФ...39,999 мкФ |
±(0,006Cx + 2 е.м.р) |
±0,0060 |
последовательная |
|
|
4 мкФ |
400,0 нФ...3,9999 мкФ |
±(0,004Cx + 2 е.м.р) |
±0,0040 |
последовательная или параллельная |
|
|
400 нФ |
40,00 нФ...399,99 нФ |
±(0,004Cx + 2 е.м.р) |
±0,0040 |
параллельная |
|
|
40 нФ |
4,000 нФ...39,999 нФ |
±(0,006Cx + 3 е.м.р) |
±0,0060 |
параллельная |
|
|
4 нФ |
400,0 пФ...3,9999 нФ |
±(0,006Cx + 3 е.м.р) |
±0,0060 |
параллельная |
|
|
400 пФ |
0,0 пФ...399,9 пФ |
±(0,03Cx + 5 е.м.р) |
- |
параллельная |
|
|
10 кГц |
100 мкФ |
40,00 мкФ...100,00 мкФ |
±(0,04Cx + 5 е.м.р) |
±0,0400 |
последовательная |
|
40 мкФ |
4,000 мкФ...39,999 мкФ |
±(0,02Cx + 3 е.м.р) |
±0,0200 |
последовательная |
|
|
4 мкФ |
400,0 нФ...3,9999 мкФ |
±(0,006Cx + 2 е.м.р) |
±0,0060 |
последовательная |
|
|
400 нФ |
40,00 нФ...399,99 нФ |
±(0,004Cx + 2 е.м.р) |
±0,0040 |
последовательная |
|
|
40 нФ |
4,000 нФ...39,999 нФ |
±(0,004Cx + 2 е.м.р) |
±0,0040 |
последовательная или параллельная |
|
|
4 нФ |
400,0 пФ...3,9999 нФ |
±(0,004Cx + 2 е.м.р) |
±0,0040 |
параллельная |
|
|
400 пФ |
40,00 пФ...399,99 пФ |
±(0,006Cx + 3 е.м.р) |
±0,0060 |
параллельная |
|
|
40 пФ |
0,00 пФ...39,99 пФ |
±(0,025Cx + 5 е.м.р) |
- |
параллельная |
|
|
40 кГц |
100 мкФ |
40,00 мкФ...100,00 мкФ |
±(0,06Cx + 5 е.м.р) |
±0,0600 |
последовательная |
|
40 мкФ |
4,000 мкФ...39,999 мкФ |
±(0,04Cx + 3 е.м.р) |
±0,0400 |
последовательная |
|
|
4 мкФ |
400,0 нФ...3,9999 мкФ |
±(0,01Cx + 2 е.м.р) |
±0,0100 |
последовательная |
|
|
400 нФ |
40,00 нФ...399,99 нФ |
±(0,006Cx + 2 е.м.р) |
±0,0060 |
