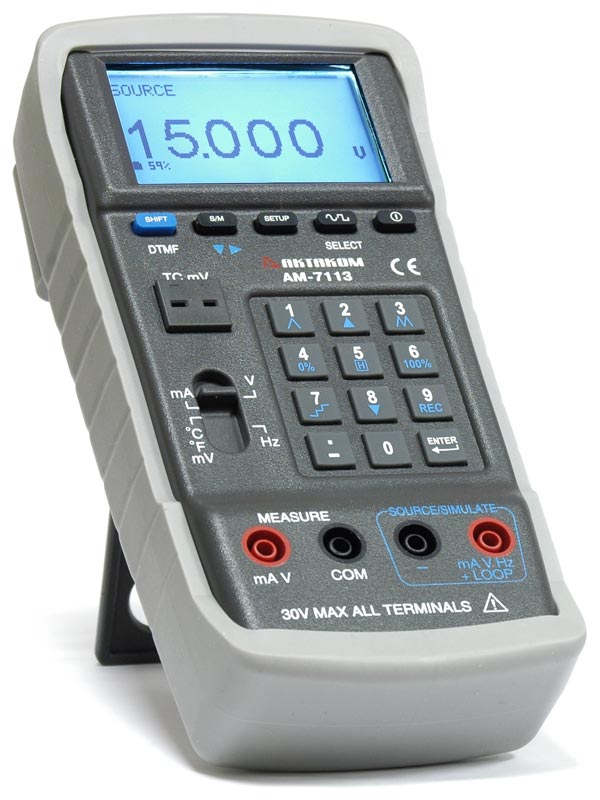

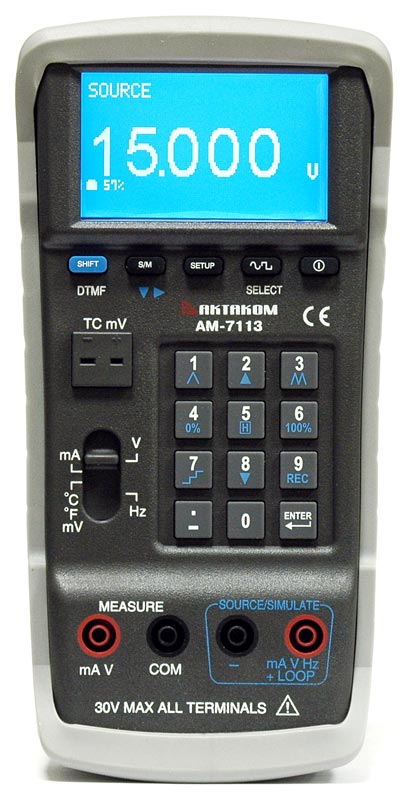

АМ-7113 Мультиметр-калибратор процессов

  • Цена - по запросу

  • Производитель: Aktakom
  • Модель: АМ-7113
  • Наличие: Нет в наличии
Многофункциональный мультиметр-калибратор процессов. Базовая погрешность 0,03%. Измерение постоянного напряжения -3 В...24 В; постоянного тока -4 мА...24 мА; температура 11 типов термопар. Источник: постоянное напряжение 5 мкВ...15 В; постоянный ток 5 мкА...24 мА; генератор частоты 0,3 Гц...20 кГц, 4 стандартные и произвольная формы; генерация одиночного импульса 3 мкс...999,9 мс и двухтонального сигнала; температура 11 типов термопар Питание ток петли (4-20 мА) 24 В. Имитация трансмиттера в диапазоне 4...20 мA. Имитация электронной нагрузки (30 В/20мА). Тестирование светодиодов (0-24мА). Автоизменение тока с заданным шагом (ПО). Компенсация холодного спая. Выбираемый 250 Ом HART резистор. Функция регистратора. Питание сетевой адаптер 220 В/15В, 0,5А; аккумулятор 11,1 В/1600 мАч. Габаритные размеры 214х98,7х56 мм, масса 650 г.

Многофункциональные мультиметры-калибраторы Актаком АМ-7113 предназначены для измерения и выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т.п.) во время проведения ремонтных или пуско-наладочных работ. Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в полевых условиях.

Общие характеристики

  • Двойной высоконтрастный ЖК-дисплей 4 1/2 разряда
  • Контрастная белая подсветка
  • Кнопочное управление

Технические характеристики

Функции источника сигнала

Параметр Диапазон Разрешение Погрешность Примечение
Постоянное напряжение 0,005…10 В
0,001 В ±(0,03%+5 е.м.р.) Макс. ток нагрузки 1 мА
Ток короткого замыкания <100 мА
10 В…15 В
Постоянный ток

0,005 мА…4 мА 1 мкА ±(0,03%+5 е.м.р.)
Vopen>24 В
4 мА...20 мА
±(0,03%+3 е.м.р.)
20 мА...24 мА ±(0,03%+5 е.м.р.)
Генерация сигнала Синусоидальная
форма
0,1 В ...20 В
0,001 В ±(5%+0,3 В) 0,3...20 кГц, 50%, смещение 0 В
Прямоугольная
форма
1 В ...20 В ±(6%+0,4 В) 0,3...20 кГц, 50%, смещение 0 В
Другие формы
0,1 В ...20 В ±(6%+0,4 В) 0,3...20 кГц, смещение 0 В
Смещение -5 В...5 В ±(5%+0,5 В+5%Vп-п) Максимальный размах < 20 Вп-п
Частота 0,3 Гц ...99,999 Гц
0,1 Гц 0,002 Гц

10,00 Гц ...999,99 Гц
0,1 Гц 0,02 Гц
1000,0 Гц ...9999,9 Гц 0,1 Гц 0,2 Гц
10000 Гц ...20000 Гц 1 Гц 2 Гц
Термопара K -200…-150 °С / -382...-238 °F 0,1 °С /0,1 °F
2,0 °С / 3,6 °F Погрешность не включает ошибку внутреннего компенсационного преобразователя
-150…0 °С / -238...32 °F 1,2 °С / 2,1 °F
0…1000 °С / 32...1832 °F 0,8 °С / 1,4 °F
1000…1370 °С / 1832...2498 °F 1,2 °С / 2,1 °F
J -200…-150 °С / -382...-238 °F 2,0 °С / 3,6 °F
-150…0 °С / -238...32 °F 1,0 °С / 1,8 °F
0…1050 °С / 32...1922 °F 0,7 °С / 1,2 °F
E -200…-150 °С / -382...-238 °F 1,5 °С / 2,7 °F
-150…0 °С / -238...32 °F 0,9 °С / 1,6 °F
0…850 °С / 32...1562 °F 0,7 °С / 1,2 °F
T -200…-150 °С / -382...-238 °F 1,5 °С / 2,7 °F
-150…0 °С / -238...32 °F 1,2 °С / 2,1 °F
0…400 °С / 32...752 °F 0,8 °С / 1,4 °F
R 0…500 °С / 32...932 °F 1,8 °С / 3,2 °F
500…1760 °С / 932...3200 °F 1,5 °С / 2,7 °F
S 0…500 °С / 32...932 °F 1,8 °С / 3,2 °F
500…1760 °С / 932...3200 °F 1,5 °С / 2,7 °F
N -200…0 °С / -328...32 °F 1,5 °С / 2,7 °F
0…1300 °С / 32...2372 °F 0,9 °С / 1,6 °F
L -200…0 °С / -328...32 °F 0,9 °С / 1,6 °F
0…900 °С / 32...2372 °F 0,7 °С / 1,2 °F
U
-200…0 °С / -328...32 °F 1,1 °С / 1,9 °F
0…600 °С / 32...1112 °F 0,7 °С / 1,2 °F
B 600…800 °С / 1112...1472 °F 2,2 °С / 3,9 °F
800…1000 °С / 1472...1832 °F 1,8 °С / 3,2 °F
1000…1820 °С / 1832...3308 °F 1,4 °С / 2,5 °F
C 0…1800 °С / 32...3272 °F 1,0 °С / 1,8 °F
1800…2310 °С / 3272...4190 °F 1,5 °С / 2,7 °F
mV -10 мВ...70 мВ
0,05 мВ
Формирование импульсов
(прямоугольная форма, 10 Вп-п,
смещение -5 В...+5 В)

3,0 мкс...9999,9 мкс
0,1 мкс

Время нарастания: макс. 10 мкс, тип. 5 мкс

Время спада: макс. 15 мкс, тип. 7,5 мкс
10,000 мс...99,999 мс
0,001 мс
100,00 мс...999,99 мс 0,01 мс
Коэффициент заполнения
(прямоугольная форма,10 Вп-п, 0,3...20 кГц)
0%...100% 1%

Время нарастания: макс. 10 мкс, тип. 5 мкс

Время спада: макс. 15 мкс, тип. 7,5 мкс
DTMF сигнал
Частотный
диапазон
0,3 ...99,999 Гц
0,1 Гц 0,002 Гц
10,00 ...999,99 Гц 0,1 Гц 0,02 Гц
1000,0 ...9999,9 Гц 0,1 Гц 0,2 Гц
10000...20000 Гц 1 Гц 2 Гц
% 0%...100% 1% 5%
Фазовый угол 0...360 ° 1 ° ±(100 мкс + 1°)
Амплитуда
(Вп-п, F1=F2)
5 В...20 В 0,001 В ±(10%+0,6 В)
Смещение
(Вп-п, F1=F2)
-5 В...5 В 0,001 В ±(10%+0,6 В+5%Vп-п)


Функции измерителя


Параметр
Диапазон
Разрешение Погрешность Примечение
Постоянное напряжение -3 В...-0,005 В
0,001 В ±(0,03%+10 е.м.р.)
0,005…10 В
±(0,03%+5 е.м.р.)
10 В…15 В ±(0,03%+5 е.м.р.)
Постоянный ток

-4 мА...-0,005 мА 1 мкА ±(0,03%+10 е.м.р.)

0,005 мА…4 мА
±(0,03%+5 е.м.р.)
4 мА...20 мА
±(0,03%+3 е.м.р.)
20 мА...24 мА ±(0,03%+5 е.м.р.)
Термопара K -200…-150 °С / -382...-238 °F 0,1 °С /0,1 °F
2,0 °С / 3,6 °F Погрешность не включает ошибку внутреннего
компенсационного преобразователя
-150…0 °С / -238...32 °F 1,2 °С / 2,1 °F
0…1000 °С / 32...1832 °F 0,8 °С / 1,4 °F
1000…1370 °С / 1832...2498 °F 1,2 °С / 2,1 °F
J
-200…-150 °С / -382...-238 °F 2,0 °С / 3,6 °F
-150…0 °С / -238...32 °F 1,0 °С / 1,8 °F
0…1050 °С / 32...1922 °F 0,7 °С / 1,2 °F
E -200…-150 °С / -382...-238 °F 1,5 °С / 2,7 °F
-150…0 °С / -238...32 °F 0,9 °С / 1,6 °F
0…850 °С / 32...1562 °F 0,7 °С / 1,2 °F
T -200…-150 °С / -382...-238 °F 1,5 °С / 2,7 °F
-150…0 °С / -238...32 °F 1,2 °С / 2,1 °F
0…400 °С / 32...752 °F 0,8 °С / 1,4 °F
R 0…500 °С / 32...932 °F 1,8 °С / 3,2 °F
500…1760 °С / 932...3200 °F 1,5 °С / 2,7 °F
S 0…500 °С / 32...932 °F 1,8 °С / 3,2 °F
500…1760 °С / 932...3200 °F 1,5 °С / 2,7 °F
N -200…0 °С / -328...32 °F 1,5 °С / 2,7 °F
0…1300 °С / 32...2372 °F 0,9 °С / 1,6 °F
L -200…0 °С / -328...32 °F 0,9 °С / 1,6 °F
0…900 °С / 32...2372 °F 0,7 °С / 1,2 °F
U -200…0 °С / -328...32 °F 1,1 °С / 1,9 °F
0…600 °С / 32...1112 °F 0,7 °С / 1,2 °F
B 600…800 °С / 1112...1472 °F 2,2 °С / 3,9 °F
800…1000 °С / 1472...1832 °F 1,8 °С / 3,2 °F
1000…1820 °С / 1832...3308 °F 1,4 °С / 2,5 °F
C 0…1800 °С / 32...3272 °F 1,0 °С / 1,8 °F
1800…2310 °С / 3272...4190 °F 1,5 °С / 2,7 °F
mv -10 мВ...70 мВ mV 0,05 мВ
  • Питание сетевой адаптер 220 В/15В, 0,5А; аккумулятор 11,1 В/1600 мАч
  • Габаритные размеры 214х98,7х56 мм
  • Масса 650 г.
