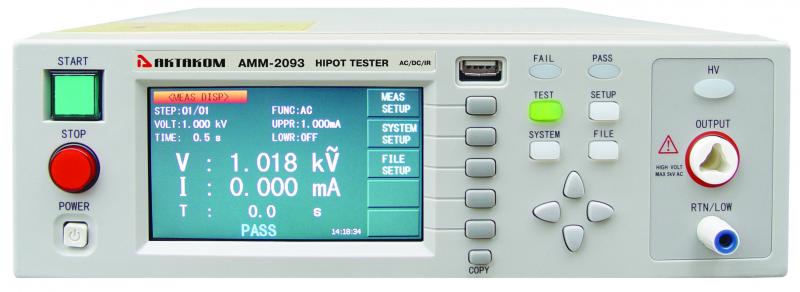

АММ-2093 Высоковольтный тестер изоляции

Высоковольтный тестер изоляции. Испытательное напряжение до 5 кВ AC /6 кВ DC; ток 20 мА AC/ 10 мА DC) . Измерение сопротивления изоляции до 10 ГОм при тест.напряжении 1000 В. Авторазряд после теста. Измерение межвиткового дугового тока до 20 мА/10 мА (AC/DC). Таймер нарастания / спада / теста до 999 с. Память 5 групп. Интерфейсы RS-232C, Handler, USB host/device. Дисплей ЖКИ 480х272 точек.

АММ-2093 предназначен для проведения испытаний стойкости изоляции высоким напряжением до 5/6 кВ (AC/DC), измерения сопротивления изоляции до 10 ГОм электронных приборов и компонентов тестовым, а так же измерения межвиткового дугового тока.

• высококонтрастный ЖК дисплей (480 х 272)
• встроенная функция сортировщика-компаратора "Годен/Негоден"
• функция автоматического разряда после измерения стойкости и сопротивления изоляции
• внутренняя память: 5 групп
• время тестирования (AC/DC): от 0,2 до 999,9 с
• время нарастания/спада напряжения: 0,1…999,9 с
• время ожидания (IR): от 0.2 до 99.9 c
• интерфейс USB-device, USB-host, RS-232, HANDLER
• питание 198...242 В/ 47,5...52,5 Гц
• габаритные размеры 280х89х428 мм
• масса около 10 кг

Технические характеристики

Параметр				Значение
Тестер стойкости изоляции		Вых. напряжение	AC (50 Гц)	0,05…5 кВ
			DC	0,05…6 кВ
			Погрешность AC	±(2,0% + 5 е.м.р.)
			Погрешность DC	±(2,0% + 5 е.м.р.)
			Диапазон подстройки	±(1,0% - 5 В)(номинальная мощность)
		Тестовый ток	AC	0 мА…20 мА
			DC	0 мкА…10 мА
			Погрешность AC	±(2,0% + 5 е.м.р.)
			Погрешность DC	±(2,0% + 5 е.м.р.)
Измерение сопротивления изоляции		Тестовое напряжение	Диапазон	0,1 кВ…1 кВ
			Погрешность	±(2,0% + 2 В)
		Диапазон измерения сопротивления		1 МОм…9999 МОм
		Погрешность	500 В - 1000 В	±(5,0% + 2 е.м.р.) на 1 МОм…1000 МОм ±(10,0% + 2 е.м.р.) на 1000 МОм…9999 МОм
			100 В - 500 В	±(10,0% + 2 е.м.р.) на 1 МОм…1000 МОм
Измерение межвиткового дугового тока		Диапазон	AC	1 - 9 уровней (по умолчанию 5) 20 мА; 18 мА; 16 мА; 14 мА; 12 мА; 10 мА; 7,7мА; 5,5 мА; 2,8 мА
			DC	1 - 9 уровней

Стандартная комплектация

• Прибор 1 шт.
• Высоковольтный тестовый кабель 1 шт.
• Высоковольтный кабель заземления 1 шт.
• Запасной предохранитель (2.5 А/220 В; 5 А/110 В) 2 шт.
• Кабель RS-232 1 шт.
• Сетевой шнур 1 шт.
• Упаковочная тара 1 шт.
• Руководство по эксплуатации 1 экз.
