АММ-3044 Анализатор компонентов
Цена - по запросу
- Производитель: Aktakom
- Модель: АММ-3044
- Наличие: Нет в наличии

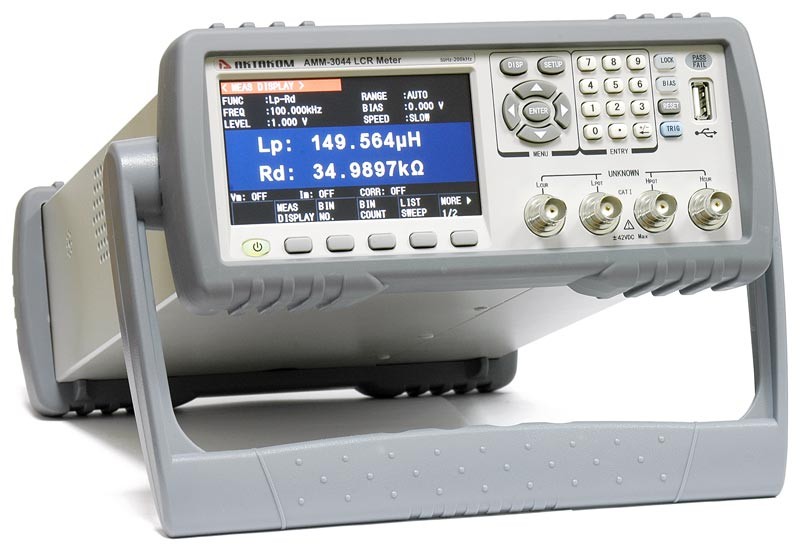

Анализатор компонентов АММ-3044
Описание Анализатора компонентов АММ-3044
Прецизионный анализатор компонентов АКТАКОМ АММ-3044 (LCR-метр) обладает высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на 37 точках с тестовой частотой от 50 Гц до 200 кГц. Анализатор компонентов АММ-3044 имеет встроенный компаратор на 10 ячеек, возможность работы по списку и широкие возможности по подключению к ПК.
Особенности
- Тестовая частота 50 Гц..200 кГц. 15025 тестовых частот.
- Базовая погрешность 0,05%.
- Емкость (C) 0,00001 пФ-10 Ф
- Индуктивность (L) 0,00001 мкГн-100 кГн
- Сопротивление (Z, R, X, DCR) 0,00001 Ом-100 МОм
- Проводимость (Y, G, B) 0,00001 мкСм-100 См
- Добротности (Q) 0,00001-99999,9
- Тангенса угла потерь (D) 0,00001-10, фазовый угол, отклонение%.
- Посл. и параллельная схема замещения.
- Список свипирование 201 точка.
- Выбор внутр.импеданса (AC): 30 Ом, 100 Ом.
- Компаратор.
- Внутр. память -100 установок.
- Сохранение на USB.
- Интерфейсы RS-232C, USB, HANDLER, GPIB (опция).
- ЖК-цветной 6 разрядов.
- Габариты 235 х 105 х 360 мм
- Масса 3,6 кг
Технические характеристики Анализатора компонентов АММ-3044
|
Технические параметры |
Значение |
|
|
Измеряемые (тестируемые) параметры |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc |
|
|
Базовая точность измерения LCR |
0,05% |
|
|
Частотные характеристики тестового сигнала |
Тестовая частота |
50 Гц...200 кГц (37 точек) |
|
Наилучшее разрешение |
0,01 Гц |
|
|
Точность установки |
0,01% |
|
|
Уровень тестового сигнала AC |
Напряжение тестового сигнала |
10 мВ...2 Вскз (режим Normal, ALC OFF) |
|
Разрешение |
10 мВ |
|
|
Точность |
±(10% Uуст + 2 мВ) (режим Normal, ALC OFF) |
|
|
Ток тестового сигнала |
100 мкА...20 мАскз (режим Normal, ALC OFF) |
|
|
Разрешение |
100 мкА |
|
|
Точность |
±(10% Iуст + 10 мкА) (режим Normal, ALC OFF) |
|
|
Мониторинг уровня тестового сигнала DCR |
Диапазон напряжения |
0,01 мВ...2 Вскз |
|
Точность мониторинга |
±3% Uсчит + 0,5 мВ) для 5 мВ...2 Вскз |
|
|
Диапазон тока |
0,001 мкА…20 мАскз |
|
|
Точность мониторинга |
±3% Iсчит + 5 мкА) для 50 мкА...20 мАскз |
|
|
Вых. импеданс |
30 Ом, 100 Ом выбираемый |
|
|
Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц |
Быстрое: 75 изм/с |
|
|
Диапазон измерения LCR параметров |
|Z|, X, R, DCR |
0,00001 Ом...99,9999 МОм |
|
|Y|, B, G |
0,00001 мкСм..99,9999 См |
|
|
C |
0,00001 пФ...9,99999 Ф |
|
|
L |
0,00001 мкГн...99,9999 кГн |
|
|
D |
0,00001...9,99999 |
|
|
Q |
0,00001...99999,9 |
|
|
θ (град) |
-179,999°...179,999° |
|
|
θ (рад) |
-3,14159...3,14159 |
|
|
Схема замещения |
последовательная, параллельная |
|
|
Выбор диапазона |
Ручной, автоматический |
|
|
Режим запуска |
Внутренний, ручной, внешний, по шине |
|
|
Усреднение |
1...255 |
|
|
Математические операции |
ΔABC, Δ% |
|
|
Установка задержки |
0...60с, разрешение 1 мс |
|
|
Компаратор |
10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX, счетчик ячеек, выход PASS/FAIL на передней панели, LED индикатор |
|
|
Список свипирования |
201 точка, частота, AC напряж. /ток, смещение, пределы, внутренний /внешний источник |
|
|
Внутренняя память |
40 групп настроек |
|
|
Внешняя USB память |
файлы настроек, CSV файлы |
|
|
Интерфейсы |
HANDLER, USB, RS-232C; GPIB (опция) на задней панели |
|
|
Дисплей |
цветной ЖК TFT, 6 разрядов (макс. отобр. 999999), |
|
|
Рабочая температура /влажность |
0°С...40°С, ≤75%RH |
|
|
Питание |
99 В...121 В, 198 В...242 В; 47 Гц...63 Гц |
|
|
Макс. потребляемая мощность |
80 ВА |
|
|
Габаритные размеры (ш х в х г ) |
235 х 105 х 360 мм |
|
|
Вес |
Около 3,6 кг |
|
Комплектация Анализатора компонентов АММ-3044
- Анализатор компонентов
- 4-проводные щупы Кельвина
- 4-проводный тестовый зажим
- Калибровочная пластина
- Запасные предохранители
- Кабель питания
- Руководство по эксплуатации
