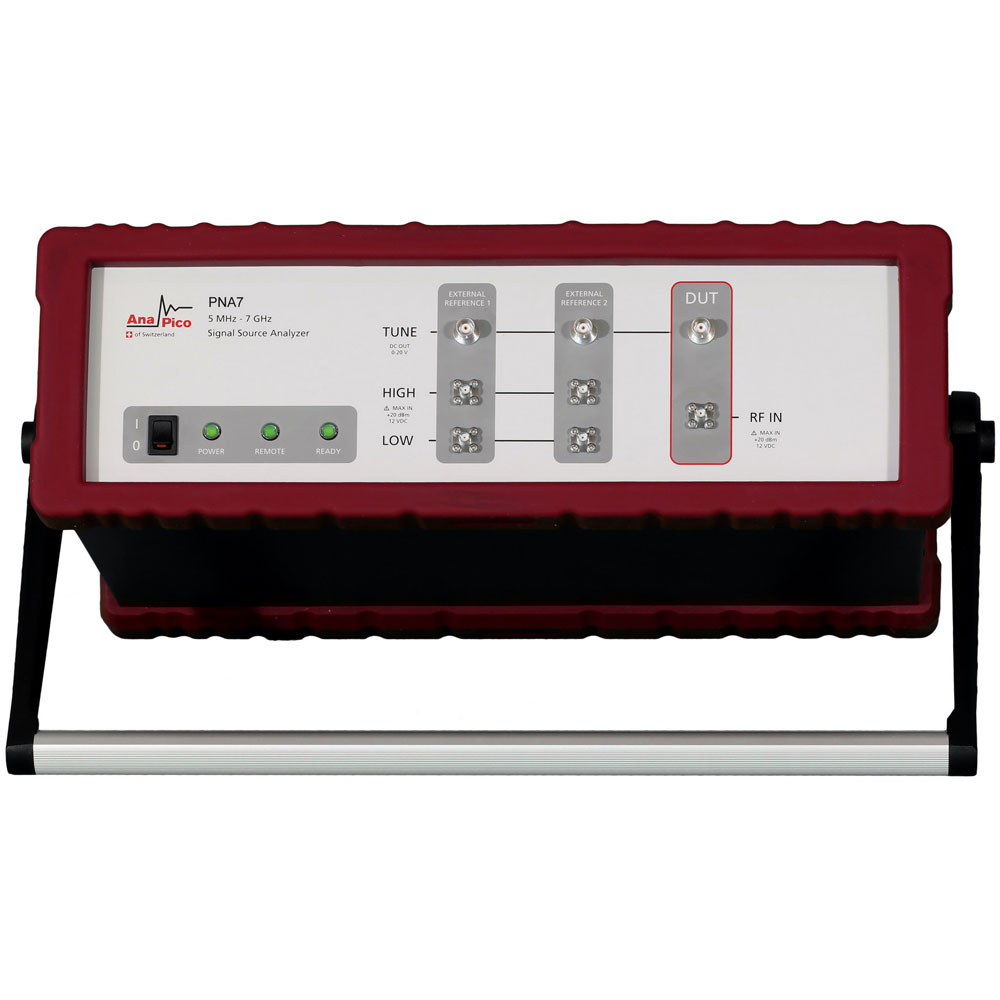

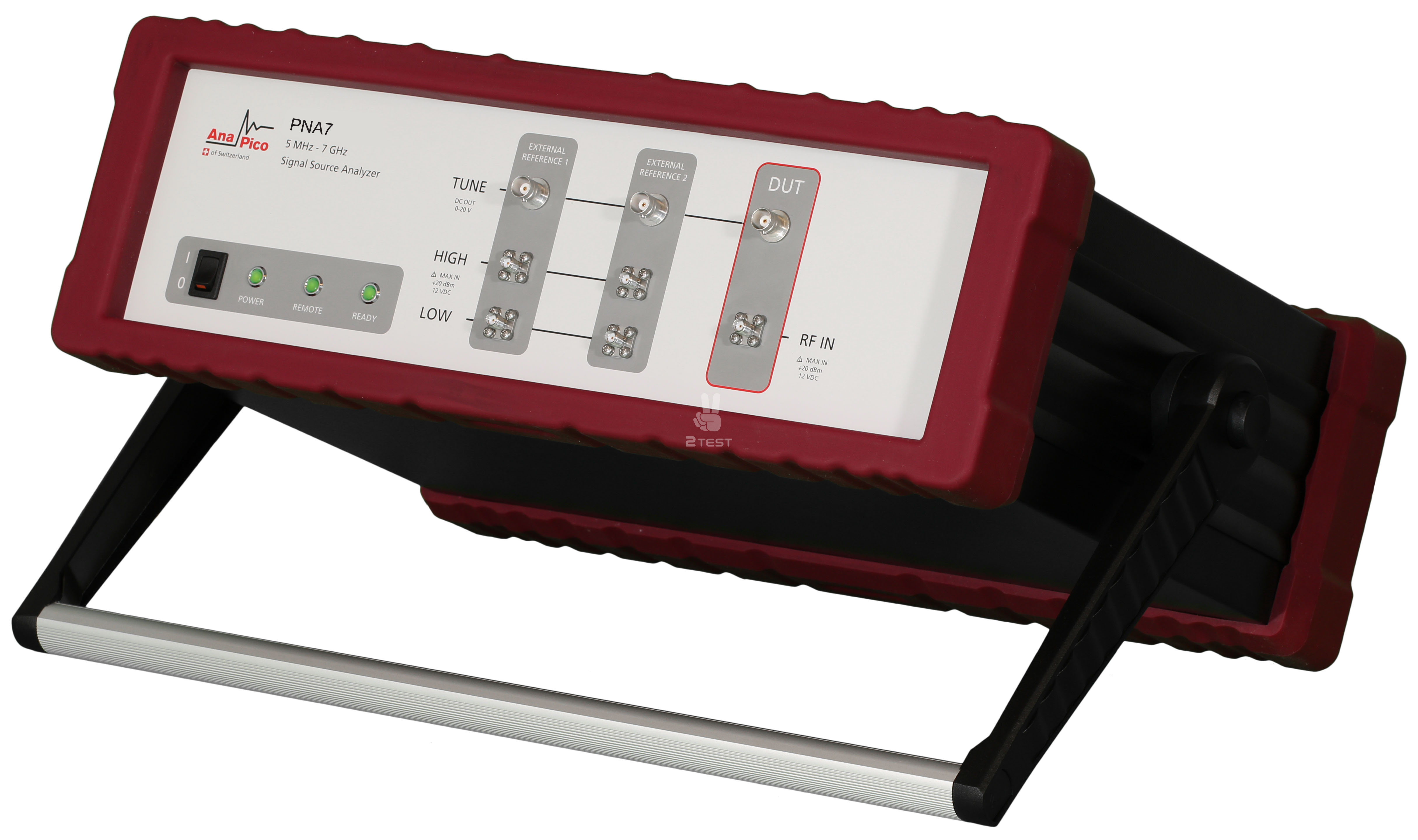

Анализатор фазовых шумов AnaPico PNA7

  • Цена - по запросу

Анализатор фазовых шумов PNA7 AnaPico, диапазон рабочих частот от 5 МГц до 7 ГГц, чуствительность измерения до -190 дБн/Гц, измерение вносимых фазовых шумов.

Анализаторы фазовых шумов производства швейцарской компании AnaPico — это интегрированное решение, которое включает в себя необходимый набор функций для анализа характеристик источников сигнала в диапазоне от ВЧ до СВЧ, таких как кварцевые генераторы, синтезаторы с ФАПЧ, тактовые генераторы, ГУН c ФАПЧ, генераторы с диэлектрическим резонатором и пр.

Анализаторы серии PNA приборы содержат двухканальную кросс-корреляционную систему с двумя внутренними перестраиваемыми опорными источниками, а также позволяют проводить измерения с использованием внешних опорных сигналов.

Анализаторы PNA обеспечивают весь спектр измерений, а именно:

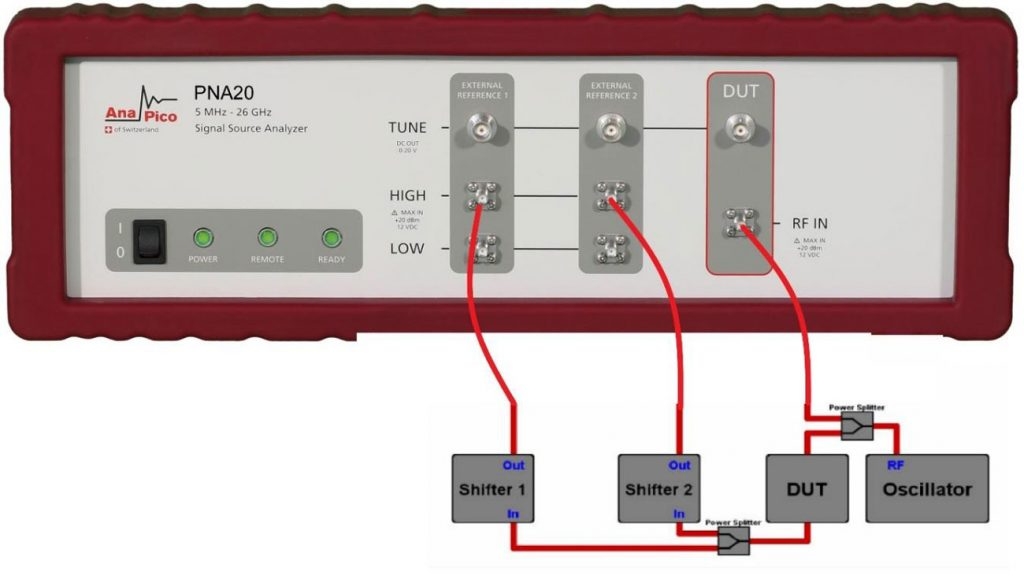

  • измерение уровня абсолютного и добавочного фазового шума;
  • измерение уровня фазового шума в импульсном режиме;
  • непосредственный доступ к двухканальному БПФ-анализатору 100 МГц;
  • измерение переходных процессов (частотно-временной зависимости, анализ области модуляции);
  • стендовое испытание генераторов (контроль перестройки, смещения частоты, измерение фазового шума, тока, мощности и т.д.);
  • контроль спектра;
  • выполнение функций частотомера / измерителя мощности.

Дополнительно

  • Два программируемых малошумящих DC источника питания до 15 В и 600 мА
  • Три малошумящих источника питания управляющего напряжения от -5 до +22 В

Благодаря отработанным методикам кросс-корреляционных измерений и алгоритмам автокалибровки высокая точность и воспроизводимость результатов измерений достигается даже при изменении состояния окружающей среды. Полностью автоматические захват частоты и автокалибровка существенно упрощают эксплуатацию и расширяют возможности применения прибора, что позволяет намного быстрее проводить измерения и повышает удобство работы в реальных условиях.

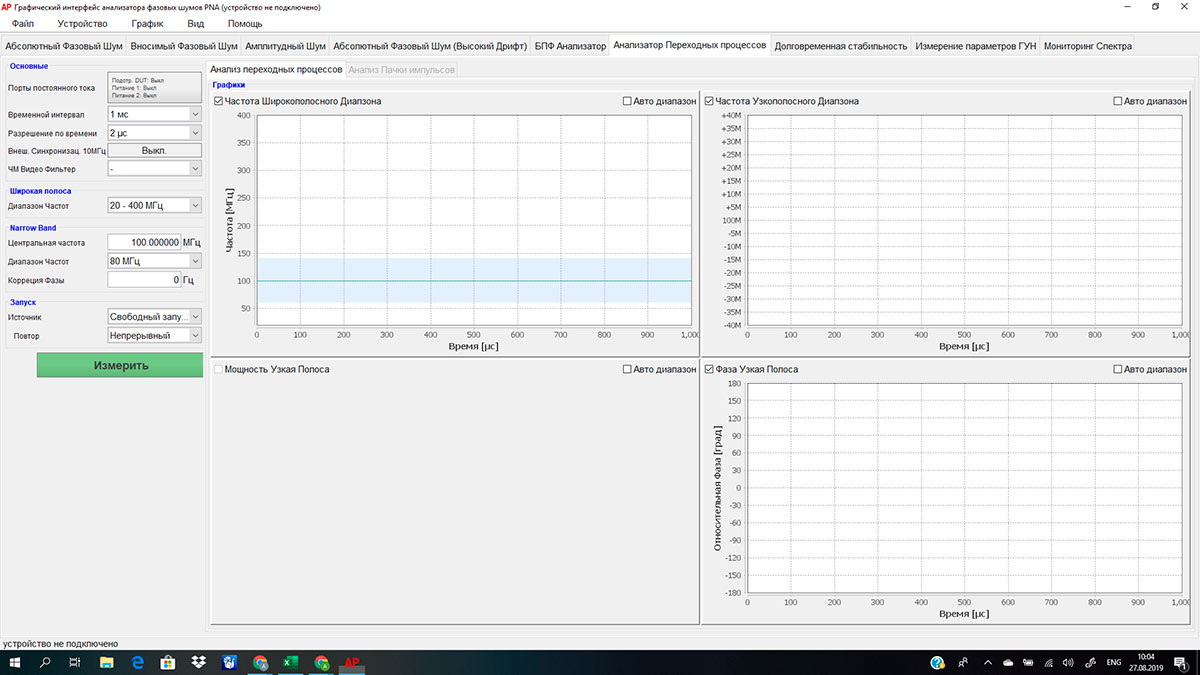

Данные анализаторы представляют собой компактные многофункциональные приборы, оснащаемые интерфейсами LAN (VXI-11), USB-TMC и GPIB (по заказу). Вместе с ними предоставляются не зависящий от платформы интуитивно-понятный графический интерфейс пользователя (ГИП), библиотека API и эффективный язык команд SCPI

Характеристики

Частотный диапазон 5 МГц-7 ГГц
Фазовый шум -185 дБн/Гц
Максимальный измеряемый уровень +23 дБм
Экран нет
Особенности Измеритель фазовых шумов. Диапазон отстройки от несущей от 0.1 Гц до 50 МГц, максимальная чувствительность −185 дБн/Гц. Измерение абсолютных и вносимых фазовых шумов, измерение в импульсном режиме. Работа от внешнего источника питания, 24Вdc, максимум 24Вт.
Интерфейс LAN, USB, опция - GPIB
