Анализатор качества электроэнергии Fluke 1738/B

  • Цена - по запросу

Предлагаем оборудование для оценки качества электрической энергии. В нашем магазине можно купить Анализатор качества электроэнергии Fluke 1738/B и другое оборудование Флюк. Оборудование соответствует современным нормам и стандартам и позволяет получить адекватную оценку подаваемой электроэнергии. Модель 1738/B имеет карту памяти. Стоимость данного прибора серии Fluke Industrial составляет (см. карточку товара).

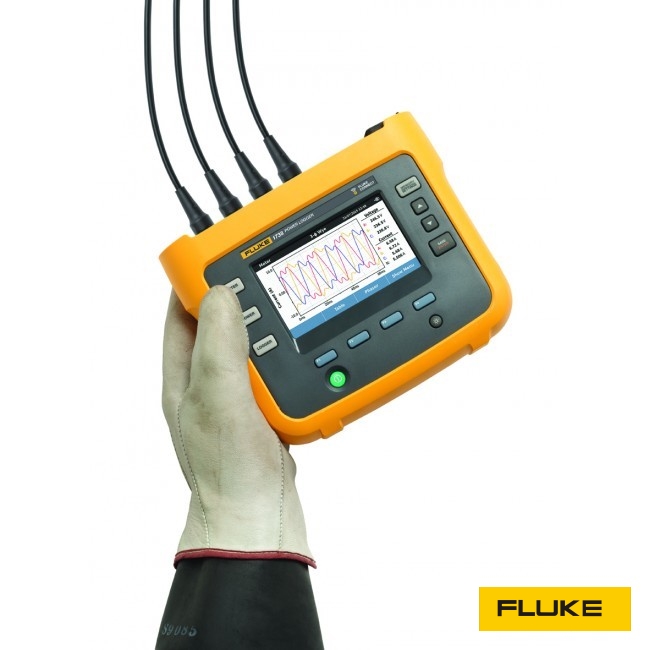

FLUKE 1738/B Портативный расширенный регистратор потребляемой мощности (включает датчики тока)

Хороший обзор, минимальная неопределенность и обоснованные решения о качестве питания и энергопотреблении

Трехфазный регистратор потребляемой мощности Fluke 1738, совместимый с мобильным приложением Fluke Connect® и программой для настольного компьютера, предоставит вам все данные, необходимые для принятия критических решений относительно качества электроэнергии в реальном времени. Лучший тестовый инструмент для энергетических исследований и регистрации показателей качества электроэнергии, Флюк 1738 автоматически получает и регистрирует более 500 параметров качества электроэнергии, обеспечивая лучший обзор данных, необходимых для оптимизации надежности и экономичности системы.

Оптимизированный пользовательский интерфейс, гибкие датчики тока и интеллектуальная функция проверки измерений, которая позволяет уменьшить количество ошибок измерения благодаря цифровой проверке и коррекции типичных ошибок подключения, делают установку проще, чем когда-либо, и уменьшают неопределенность измерения. Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect®, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени, уменьшая необходимость в защитных средствах, посещениях объекта и контроле. Вы также можете быстро и легко отобразить график измерений, чтобы выявить проблемы и составить подробные отчеты, с помощью пакета программного обеспечения Fluke Energy Analyze Plus.

Fluke 1738 — это лучший регистратор энергии общего назначения. Если вы ищете регистратор энергии со столь же богатыми возможностями для изучения энергии и более продвинутыми возможностями регистрации качества электроэнергии, Fluke 1738 — это идеальный выбор.

Основные измерения: Автоматическое получение и регистрация значений напряжения, тока, мощности, гармоник и связанных с ними значений качества электроэнергии.

Совместимость с Fluke Connect®*: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера.

Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи.

Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В CAT IV / 1000 В CAT III для использования на технологическом входе и ниже по потоку.

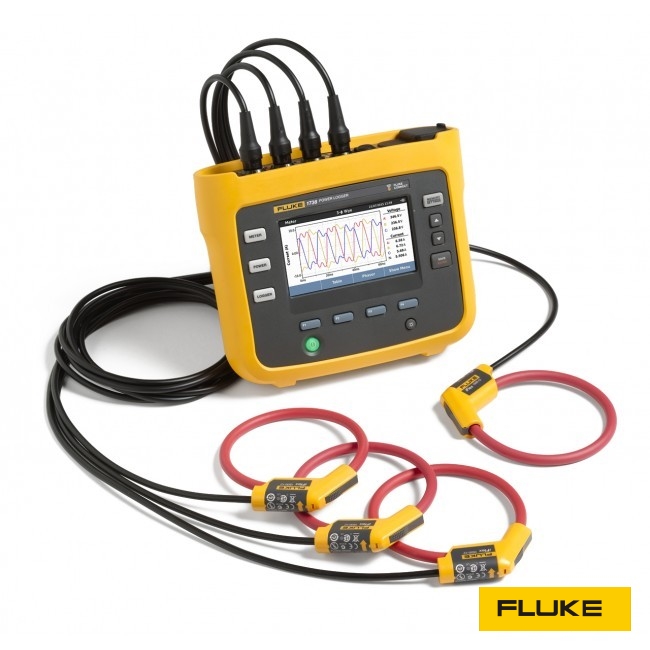

Измерение всех трех фаз и нейтрали. С 4 гибкими токоизмерительными датчиками в комплекте.

Подробная регистрация: В приборе может быть сохранено более 20 отдельных сеансов регистрации. Фактически, все измеренные значения автоматически регистрируются, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени.

Обнаружение провалов, выбросов и пусковых токов: Включает в себя снимок сигнала события и RMS профиль высокого разрешения вместе с указанием даты, метки времени и серьезности, чтобы помочь определить потенциальные первопричины проблем качества электроэнергии.

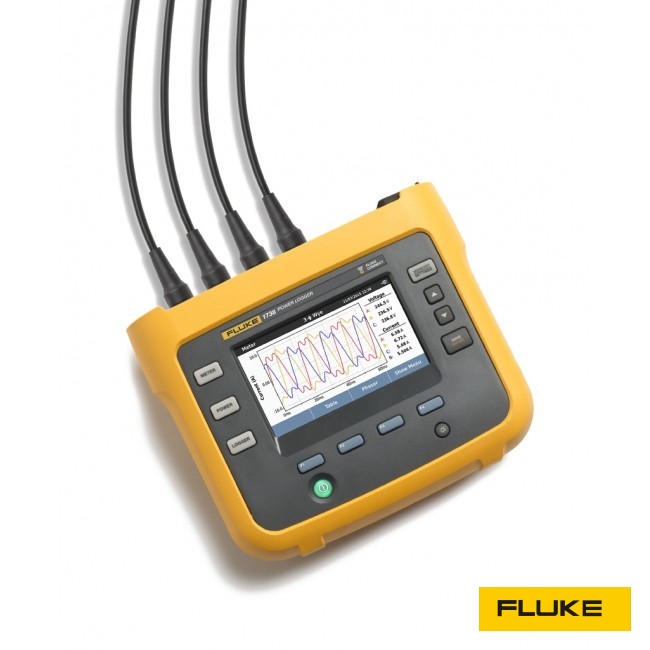

Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим изображением.

Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых пошаговых графических настроек, будьте уверены в правильности подключений благодаря функции интеллектуальной проверки.

Полная настройка в «полевых условиях» на передней панели или в приложении Fluke Connect: нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу.

Технические характеристики:

Погрешность
Параметр Диапазон Разрешение Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы)
Напряжение 1000 В 0,1 В ± (0,2 % + 0,01 %)
Ток: прямой ввод i17xx-flex 1500 12" 150 А 0,1 В ± (1 % + 0,02 %)
1500 А 1 А
i17xx-flex 3000 24" 300 А 1 А ± (1 % + 0,03 %)
3000 А 10 А
i17xx-flex 6000 36" 600 А 1 А ± (1,5 % + 0,03 %)
6000 А 10 А
Клещи i40s-EL 4 А 1 мА ± (0,7 % + 0,02 %)
20 А 10 мА
Частота От 42,.5 до 69 Гц 0,01 В ± (0,1 %)
Вспомогательный вход ±10 В постоянного тока 0,1 мВ ± (0,2 % + 0,02 %)
Мин./макс. напряжение 1000 В 0,1 В ± (1 % + 0,1 %)
Ток мин./макс. Определяется дополнительным оборудованием Определяется дополнительным оборудованием ± (5 % + 0,2 %)
коэффициент гармоник по напряжению 1000% 0.10% ±0,5
коэффициент гармоник тока 1000% 0.10% ±0,5
Гармоники напряжения с 2 по 50 1000 В 0,1 В ≥ 10 В: ±5 % показаний
< 10 В: ±0,5 В
Гармоники тока с 2 по 50 Определяется дополнительным оборудованием Определяется дополнительным оборудованием ≥ 3 % диапазона тока: ±5 % показаний
≥ 3 % диапазона тока: ±0,15 % показаний
Несимметрия 100% 0.1% ±0,2
Основная неопределенность ± (% от показаний + % диапазона)¹
Параметр Величина влияния iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL
150/1500 A 300/3000 A 600/6000 A 4/40 A
Активная мощность P  PF ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 %
Активная энергия Ea
Полная мощность S 0 ≤ PF ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 %
Активная энергия Eap
Реактивная мощность Q 0 ≤ PF ≤ 1 2,5 % от измеренной полной мощности
Реактивная энергия Er
Коэффициент мощности PF - ±0,025
Коэффициент реактивной мощности
DBF/cosϕ
Дополнительная неопределенность в % диапазона¹ В P-N>250 В 0.02% 0.02% 0.02% 0.02%
¹Диапазон = 1000 В x Iдиапазон
Эталонные условия:

Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность < 65 %
Условия входа: Cosϕ/PF = 1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10 %.
Характеристики тока и напряжения: Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10 % от Iдиапазон
Первичный проводник с клещами или пояс Роговского в центральном положении
Температурный коэффициент Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C
Электрические характеристики
Питание
Диапазон напряжения: от 100 до 500 В с использованием входной предохранительной втулки при питании от цепи измерения
от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7)
Потребляемая мощность Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320)
КПД ≥ 68,2 % (в соответствии с правилами энергосбережения)
Макс. потребление без нагрузки < 0,3 Вт только при питании через ввод IEC 60320
Частота питающей сети 50/60 Гц ± 15 %
Батарея Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем
Время работы от аккумулятора Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения
Время зарядки < 6 часов
Сбор данных
Разрешение 16-битная синхронная выборка
Частота получения данных 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети
Частота входного сигнала 50/60 Гц (от 42,5 до 69 Гц)
Типы цепей 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок)
Объем памяти Внутренняя флэш-память (не заменяемая пользователем)
Объем памяти Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий¹
¹Количество возможных сеансов записи и период записи зависят от требований пользователя.
Базовый интервал
Измеренные параметры Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия
Интервал усреднения Выбирается пользователем: 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин
Мин./макс. значения времени усреднения Напряжение, ток: полный цикл RMS обновляется каждые полцикла (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс
Интервал потребления (режим измерителя энергии)
Измеренные параметры Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии
Интервал Выбирается пользователем: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл.
Измерение качества электроэнергии
Измеряемый параметр Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, TDD
Интервал усреднения 10 мин.
Отдельные гармоники Гармоника с 2 по 50
Суммарный коэффициент искажений Рассчитано на 50 гармоник
События Напряжение: провалы, выбросы, прерывания, ток: пусковой ток
параметров, задаваемых внешними сигналами Полный цикл RMS обновляется каждые полцикла напряжения и тока (Urms1/2 согласно IEC61000-4-30)
Сигнал напряжения и тока
Соответствие стандартам
Гармоники IEC 61000-4-7: класс 1
IEEE 519 (кратковременные гармоники)
Качество электроэнергии IEC 61000-4-30 класс S, IEC62586-1 (устройство PQI-S)
Питание IEEE 1459
Соответствие качества электроэнергии EN50160 (для измеренных параметров)
Интерфейсы
USB-A Передача файла через USB-накопитель, обновление прошивки
Макс. ток: 120 мА
WiFi Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi
Bluetooth Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (требуется опция обновления 1738 или 1736)
USB-mini Загрузка данных с устройства на ПК
Входы напряжения
Число входов 4 (3 фазы и нейтраль)
Максимальное входное напряжение 1000 В (среднекв. знач.) , CF 1,7
Полное входное сопротивление 10 МОм
Полоса пропускания (-3 дБ) 42,5 Гц – 3,5 кГц
Масштабирование 1:1 и переменное
Категория измерения 1000 В CAT III/600 В CAT IV
Входы тока
Число входов 4, режим выбирается автоматически для подключенного датчика
Входное напряжение Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8
Вход пояса Роговского 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа
Диапазон От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов
От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов
От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов
От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL
Полоса пропускания (-3 дБ) 42,5 Гц – 3,5 кГц
Масштабирование 1:1 и переменное
Дополнительные входы
Число входов 2
Диапазон входного сигнала от 0 до ±10 В постоянного тока, 1 показание/с
Коэффициент масштабирования (доступен с 2014 г.) Формат: mx + b (усиление и смещение), задается пользователем
Отображаемые единицы (доступны с 2014 г.) Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с)
Беспроводное соединение
Число входов 2
Поддерживаемые модули Fluke Connect® серии 3000
Сбор данных 1 показание/с
Характеристики условий эксплуатации
Рабочая температура от –10 °C до +50 °C (от 14 °F до 122 °F)
Температура хранения от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F)
Допустимая влажность при работе от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95 % отн. влажн.
от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75 % отн. влажн.
от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн.
Высота над уровнем моря при эксплуатации До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV)
Высота над уровнем моря при хранении 12 000 м
Корпус IP50 согласно EN60529
Вибрация. MIL-T-28800E, тип 3, класс III, тип B
Безопасность IEC 61010-1
Ввод сети IEC: перенапряжение категория II, степень загрязнения 2
Клеммы напряжения: перенапряжение категория IV, степень загрязнения 2
IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В
Электромагнитная совместимость EN 61326-1: Industrial CISPR 11: группа 1, класс A
Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи)
(USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103
Температурный коэффициент 0,1 x спецификация погрешности/°C
Общие характеристики
Цветной ЖК-дисплей 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель
Гарантия Прибор и блок питания: Два года (не распространяется на батарею)
Аксессуары: один год
Цикл калибровки: два года
Размеры Прибор: 19,8 см х 16,7 см х 5,5 см (7,8 д. х 6,6 д. х 2,2 д.)
Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x 1,8 д.)
Прибор с подключенным источником питания: 19,8 см x 16,7 см x 9 см (7,8 д. x 6,6 д. x 3,5 д.)
Масса Прибор: 1,1 кг (2,5 фунта)
Источник питания: 400 г (0,9 фунта)
Защита от несанкционированного вскрытия Слот для замка Kensington
Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов
Диапазон измерения от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока
Допустимый ток 100 кА (50/60 Гц)
Основная погрешность при нормальных условиях* ± 0,7 % от показаний
Погрешность 173x + iFlex ± (1 % от показаний + 0,02 % от диапазона)
Температурный коэффициент в диапазоне рабочей температуры 0,05 % показаний/°C 0,09 % показаний/°F
Рабочее напряжение 1000 В CAT III, 600 В CAT IV
Длина кабеля щупа 305 мм (12 дюймов)
Диаметр кабеля щупа 7,5 мм (0,3 дюйма)
Минимальный радиус изгиба 38 мм (1,5 дюйма)
Длина кабеля выходного сигнала 2 м (6,6 футов)
Масса 115 г
Материал кабеля щупа TPR
Материал муфты POM + ABS/PC
Выходной кабель TPR/PVC
Рабочая температура от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F)
Температура, в нерабочем состоянии от –40 °C до +80 °C (от –40 °F до 176 °F)
Относительная влажность, эксплуатация от 15 % до 85 % без конденсации
Степень защиты IEC 60529:IP50
Гарантия Один год
* Стандартные условия:

Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 %
Основной проводник в центральном положении

Характеристики

ХарактеристикаЗначение
Дисплей4,3-дюймовый TFT с активной матрицей, 480 x 272
Питание BЛитий-ионная 3,7
Размеры мм198х167х55
Вес кг1.1
Внешние условия %/°C-20 +70
