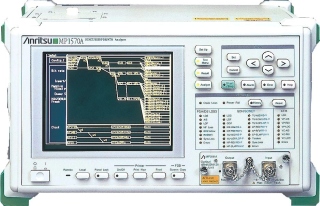

Анализатор протоколов Anritsu MP1570A

Скорости передачи от 1.5 Mbps до 10 Gbps.

MP1570A и MP1570A1 – это измерительные приборы предназначенные для разработки, производства и обслуживания устройств, систем и сетей SDH, PDH, ATM и SONET. Модульная архитектура прибора позволяет оснащать его различными опциями, что дает возможность использовать прибор для работы с различными приложениями. MP1570A поддерживает 5 слотов под дополнительные модули, MP1570A1 поддерживает 6 слотов. Прибор способен эмулировать трафик от OC-3c/STM-1c до OC-192c/STM-64c. Специальные опции, позволят использовать прибор с полной производительностью и максимальными тестовыми возможностями.

Кроме стандартных тестовых решений, MP1570A/A1 обладает дополнительными возможностями, включая создание модели CID, No Frame модели, эмуляция смешанной загрузки сети, а также набором тестов, которые делают MP1570A/A1 мощным измерительным прибором для разработки, установки и обслуживания.

Такие опции как: “Пакетная передача по SONET/SDH” (POS) и "IP по сетям ATM" (IPOA) теперь доступны для MP1570A/A1. Опцией POS, дает возможность в реальном времени, считать пакеты протокола PPP в сетях SONET или SDH. С помощью опции IPOA проведение анализа не потребует много времени, так как ошибки и аварийные сообщения можно анализировать в реальном времени. Функциональный дизайн MP1570A/A1 сводит к минимуму затраты времени на настройку и экономит Ваши средства, избавляя от необходимости приобретения различных измерительных приборов. Анализаторы оснащены встроенным принтером и 3.5 дисководом. Прибор компактен и поддерживает скорости передачи от 1.5 Mbps до 10 Gbps, все это избавит Вас от необходимости постоянной смены модулей и изменения конфигурации. Поддержка основных стандартов SONET, SDH и Japanese (384k), дает возможность использовать прибор в любой точке мира.

Возможности

• Все измерения осуществляются в соответствии с рекомендациями ITU T G.703 (2, 8, 34, 139, 1.5 и 45 Мбит/с), G.703 и G.958 (52, 156, 622, 2 448 и 9 953 Мбит/с).
• Измерения в системах SDH и SONET с помощью маршрутизации от VC4 до VC4-64c.
• Генерация и детектирование CID последовательностей (ITU-T G.958), последовательностей при тандемном соединении (ITU-T G.707) и еструктурированные последовательности.
• Измерение времени автоматического защитного включения (ITU-T G.707, G. 783 и G.842).
• Тестирование заголовков и детектирование сигналов тревоги.
• Редактирование и анализ вплоть до 64 кадров данных (до 26 кадров при скорости 10 Гбит/с).
• Передача и анализ IP/PPP пакетов данных в системах SDH/SONET, используя функцию захвата и запоминания кадров.
• Сквозной режим работы с возможностью анализа и изменения заголовков и нагрузки.
• Измерение ошибок передачи данных в соответствии с рекомендациями ITU-T G.821, M.2100, G.826, M.2101, M.2110, M.2120.
• Измерение принимаемых частот и отображение результатов в виде графика. Измерение абсолютной и относительной оптической мощности.
• Измерение максимально допустимого джиттера и измерение передаточной характеристики джиттера в соответствии с рекомендациями ITU-T G.823, G.824,
• 825, G.958 и Bellcore 253/499 с отображением результатов в виде чисел или графиков.
• Измерение максимально допустимого вандера и измерение передаточной характеристики вандера в соответствии с рекомендациями ITU-T, ANSI, Bellcore и ETSI.
• Точный анализ параметров вандера: ошибка временного интервала (TIE) и максимальная ошибка временного интервала (MTIE) c генерацией 38 видов TDEV масок.
• Генерация последовательностей и измерения параметров ATM (CDT, CDV и др.). Генерация и мониторинг AIS, RDI, контроль параметров линии.
• Передача и анализ IP пакетов данных в системе ATM, используя функцию захвата и запоминания звонков.
• Поддержка оптического модуля TX 1310nm при 10Gb/s
• Поддержка оптического модуля 10G TX "Высокий уровень выходной мощности" при 1550nm
• Поддержка скорости передачи от 1.5 Mb/s до 10 Gb/s - одним прибором
• Поддержка основных стандартов - SONET, SDH и Japanese
• Поддержка SDH и SONET одним прибором без необходимости смены модулей DSn/PDH.
• Эмуляция трафика от OC-3c/STM-1c до OC-192c/STM-64c
