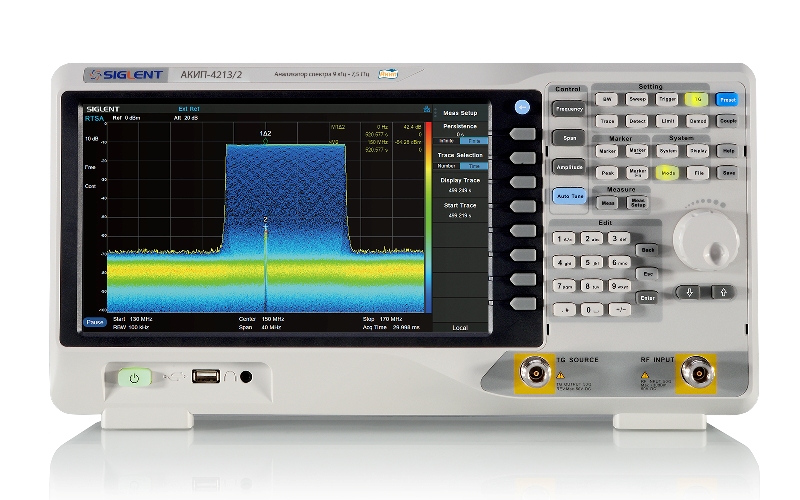

Анализатор спектра АКИП-4213/2

  • 1 271 158 руб.

  • Последняя цена (на момент наличия)

Анализаторы спектра реального времени серии АКИП-4213 — это мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов. Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня. Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.

Новая серия АКИП-4213 состоит из двух моделей, которые отличаются диапазоном рабочих частот: АКИП-4213/1 от 9 кГц до 5 ГГц и АКИП-4213/2 от 9 кГц до 7,5 ГГц. В стандартную комплектацию уже входит трекинг генератор с диапазоном частот от 100 кГц и до 5 ГГц или 7,5 ГГц соответственно.

Технология цифрового преобразования частоты позволяет достичь минимального значения полосы пропускания RBW=1 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов (расположенных очень близко по частоте).

Режимы отображения

Анализатор спектра серии АКИП-4213 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.

В режиме реального времени доступен выбор вариантов отображения сигналов:

  • Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
  • PvT – отображение огибающей высокочастотного сигнала.
  • 3D – отображение трехмерной проекции спектра сигнала.
  • Спектрограмма – отображение истории изменения сигнала по времени.
  • Комбинированный режим – одновременное отображение нескольких режимов на экране.

Дистанционное управление

ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:

  • Стандартное программное обеспечение EasySpectrum
  • WebServer через LAN интерфейс
  • Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов.
  • Создание собственного ПО.

Основные технические характеристики

Частотный диапазон9 кГц-7,5 ГГц
Полоса пропускания (RBW)1 Гц-3 МГц
Полоса обзора100 Гц-7,5 ГГц
Гармонические искажения-65 дБн
Уровень собственных шумов-161 дБм
Фазовый шум-112 дБн/Гц
Максимальный измеряемый уровень+30 дБм
ЭкранTFT, 1024 х 600, 25,6 см
ОсобенностиВстроенный предусилитель. Встроенный трекинг-генератор (TG), Программные опции - расширенный набор измерений, рефлектометр, фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор. Внутренняя память 256 МБ. Опция - расширенный набор измерений (Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот). Анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM. Режим работы в реальном времени в полосе 25 МГц (опция 40 МГц)
ИнтерфейсLAN, USB
Опорный генератор±5×10-6

Программные опции:

  • Увеличение полосы пропускания реального времени до 40 МГц (SSA3000XR-RT40)
  • Дополнительные измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум (SSA3000XR-AMK).
  • Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детектор (SSA3000XR-RCV).
  • Анализ параметров модуляции АМн, ЧМн, ФМн, QAM (SSA3000XR-WDMA).
  • Анализ параметров модуляции АМ, ЧМ (SSA3000XR-AMA).
  • Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (SSA3000-Refl)

Аппаратные опции:

  • Комплект аксессуаров RB3X25 для измерения КСВН и коэффициента затухания: мостовой направленный ответвитель (1 МГц…2 ГГц) и адаптер N(M)-N(M) 2 шт.
  • Механический калибровочный комплект F503ME (тип N, 50 Ом)
  • Набор ЭМС SRF5030T: пробники магнитного и электрического поля, 300 кГц – 3 ГГц
  • Набор рекомендованных аксессуаров UKitSSA3X: кабель N (M) -SMA (M), кабель N (M) -N (M), адаптер N (M) –BNC (2 шт.), адаптер N (M) -SMA (F) (2 шт.), аттенюатор 10 дБ

Новая серия анализаторов спектра реального времени АКИП-4213 сочетает в себе полнофункциональный анализатор спектра и сигналов с анализатором спектра реального времени, с возможностью анализа параметров модуляции и предварительных испытаний на ЭМС. В режиме реального времени, анализатор позволяет захватывать сигналы длительностью от 7,2 мкс, что обеспечивает гибкость и универсальность.

Набор базовых и опциональных приложений дает возможность использовать прибор для мониторинга и оценки вещания, анализа сотовой связь, интернета вещей (IoT), Wi-Fi, Bluetooth запросов при исследовании исследования и разработки приложений, в сферах обучения, при производстве и обслуживании приемопередающего оборудования.
