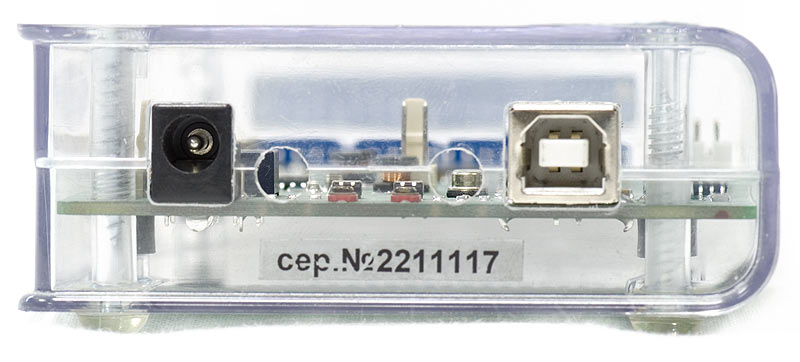

АНР-3616 USB Генератор цифровых последовательностей

Генератор цифровых последовательностей (генератор паттернов) используется для настойки цифровых схем.Выполнен в виде приставки к ПК. Портативный дизайн! 16 каналов, частота внутр. тактиров. до 100 МГц, частота внеш. тактиров. до 50 МГц, память 256 кБ на канал, ампл. вых. напр. от 1.8 В до 4.3 В, возможность загрузки сигнала из файла, USB 1.1, ПО для Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10; питание +5.5 В,размеры 150*85*32, вес 0,3 кг

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно- последовательного кода. Прибор предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств

Технические характеристики

• 16 цифровых каналов
• длина памяти на канал 256 кбит
• частота внутреннего тактирования 2 Гц...100 МГц
• частота внешнего тактирования до 50 МГц
• амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ
• требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ
• внешняя синхронизация
• запуск внешних устройств
• предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В
• регулируемые пороги срабатывания при внешней синхронизации/тактировании
• питание +6 В / ~220 В / 50 Гц, 15 Вт
• интерфейс USB 1.1
• габаритные размеры 150x85x32 мм
• масса не более 0,3 кг

Программное обеспечение AKTAKOM Digital Waveform Editor обеспечивает следующие функции:

• возможность редактирования цифрограмм графическим и табличным способами
• возможность заполнения цифрограммы аналоговыми формами
• возможность работы с блоками данных
• работа в режиме счетчика
• работа в режиме генератора псевдослучайной последовательности
• работа в пошаговом режиме
• управление синхронизацией и тактированием
• управление выходным напряжением и порогами срабатывания
• управление частотой дискретизации
• сохранение цифрограммы в файл и чтение цифрограммы из файла
• установка цветовой схемы
• печать текущих изображений
• изменение названия любого канала на пользовательское

Редактор сигналов

Главное окно программы

Стандартная комплектация

• прибор - 1шт.
• краткое руководство по эксплуатации - 1шт.
• упаковочная тара - 1шт.
• Программное обеспечение
  • AHP-3516_SDK_Base Базовый комплект средств разработки ПО
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

• модуль АСЕ-1008 (гальваноразвязка) — при заводской сборке

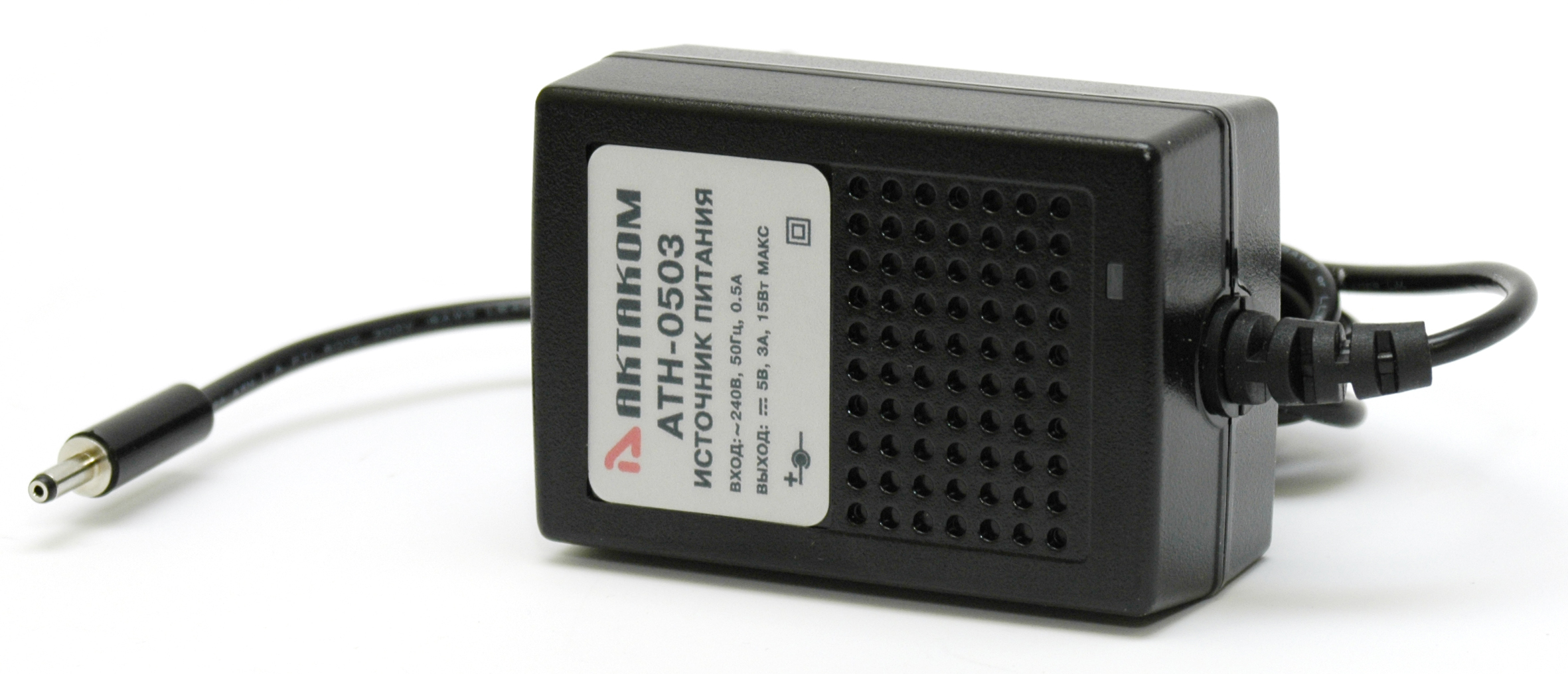

• сетевой адаптер AKTAKOM ATH-0523
• кабель USB тип А-B для соединения прибора с ПК
• Кейс непрозрачный 37-1/ прозрачный 37-10
• набор микроклипс АСА-2652
• набор миниклипс АСА-2550
• микроклипса АСА-2554
• Кабель соединительный АСА-5031
• Программное обеспечение
  • ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм
  • AHP-3516_SDK Полный комплект средств разработки ПО
  • APG Aktakom Pattern Generator Программное обеспечение

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
