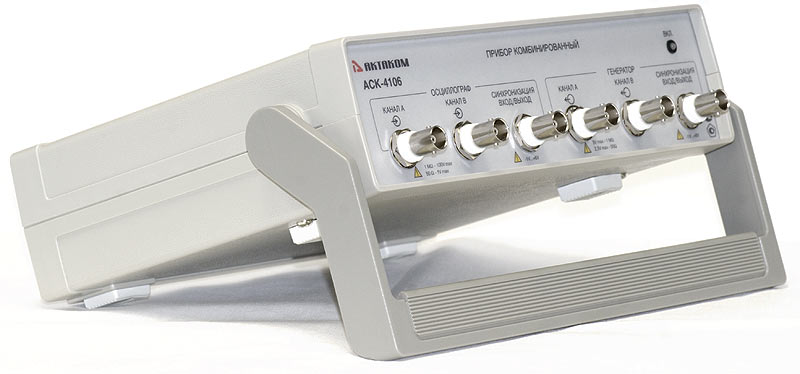

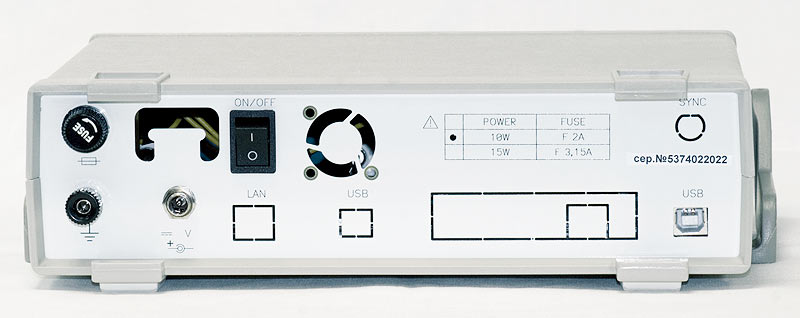

АСК-4106 Прибор комбинированный
Цена - по запросу
- Производитель: Aktakom
- Модель: АСК-4106
- Наличие: Нет в наличии
Комбинированный прибор АСК-4106 сочетает возможности осциллографа двухканального цифрового запоминающего и генератора сигналов произвольной формы двухканального цифрового. Комбинированный прибор работает совместно с компьютером по интерфейсу USB 1.1.
Назначение
Комбинированный прибор состоит из двух функциональных модулей: модуля двухканального цифрового запоминающего осциллографа и модуля генератора сигналов произвольной формы.
Модуль двухканального цифрового запоминающего осциллографа предназначен для изучения сигналов от внешних устройств, их отображения на мониторе компьютера, измерения параметров сигналов и математической обработки с помощью программного обеспечения.
Модуль генератора предназначен для выдачи сигналов произвольной формы, включая стандартные, а также задаваемые пользователем с помощью математических выражений или графически.
Модули могут работать как независимо друг от друга, так и совместно под управлением соответствующего программного обеспечения.
Для обеспечения гальванической развязки прибора от ПК необходимо дополнительно приобрести модуль АСЕ-1005, который устанавливается в прибор при сборке или в сервис-центре.
Прибор применяется для наладки, ремонта, лабораторных исследований и испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
Технические характеристики комбинированного прибора
Осциллограф
Количество каналов с независимым АЦП | 2 (все каналы идентичны) |
Максимальная эквивалентная частота выборок в стробоскопическом режиме | 10 ГГц |
Максимальная частота дискретизации | 100 МГц |
Максимальное число выборок на канал | 131072 |
Число разрядов АЦП | 8 |
Режимы каналов | А, В, А и В |
Выбор режима работы осциллографа | одно-, двухканальный |
Число отображаемых точек на экране | 100…131072 |
Тип интерфейса ПЭВМ | USB 1.1 |
Тип входных разъемов | BNC (CP-50) |
Ширина линии графика | 1 пиксель |
Измерение параметров сигнала — двумя перемещаемыми курсорами, а также автоматическое измерение частоты и амплитуды синусоидального сигнала; размаха, длительности и периода импульсного сигнала; параметров переходной характеристики — выброса и времени нарастания.
СИСТЕМА ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
---|---|
Диапазон частот входных сигналов по уровню –3 дБ на пределах:
20 мВ/дел. … 1 В/дел. 2 В/дел. … 10 В/дел. |
не менее 100 МГц не менее 70 МГц |
Диапазон значений коэффициента отклонения при сопротивлении входа:
1 МОм 50 Ом |
от 20 мВ/дел. до 10 В/дел. с шагом 1–2–5 от 20 мВ/дел. до 1 В/дел. |
Пределы допускаемой основной относительной погрешности коэффициентов отклонения | ±2,5% |
Дополнительные значения коэффициента отклонения | 2 мВ/дел., 5 мВ/дел., 10 мВ/дел. |
Разрешение | 8 бит (256 точек на шкалу) |
Коэффициент развязки между каналами | не менее –40 дБ во всем частотном диапазоне |
Входной импеданс | 1 МОм ±5%, 20 пФ ±5 пФ; 50 Ом ±2% |
В стробоскопическом режиме при коэффициентах развертки менее 1 мкс/дел. возможна нестабильность амплитуды отображаемого сигнала до ±2%, а также искажение формы сигнала или его отсутствие на краях собираемого буфера данных в пределах 10 нс.
Максимальное входное напряжение не более двукратного превышения полной шкалы для каждого предела, но не более 100 В пикового значения при сопротивлении входа 1 МОм и не более 5 В пикового значения при сопротивлении входа 50 Ом.
СИНХРОНИЗАЦИЯ | |
---|---|
Источник синхронизации | каналы А, В, внешний вход |
Выбор фронта синхронизирующего сигнала | передний или задний фронт |
Максимальная частота | не меньше верхней границы полосы пропускания |
Внутренняя синхронизация: | |
Минимальный размах синусоидального сигнала | не более 1 клетки масштабной сетки в диапазоне частот до 40 МГц |
Параметры сигнала для запуска внешних устройств (разъём «СИНХРОНИЗАЦИЯ ВХОД/ВЫХОД») | Перепад от 0 В до 3 В в момент запуска синхронизации. В конце регистрации перепад от 3 В до 0 В на нагрузке не менее 1 кОм |
Внешняя синхронизация: | |
Минимальный период повторения синхронизирующего импульса | 20 нс |
Минимальная длительность синхронизирующего импульса | 10 нс |
Уровень напряжения на входе внешней синхронизации | ТТL-уровень |
Предельные значения напряжения на входе | от –1 В до +6 В |
Активное входное сопротивление | не менее 50 кОм |
Входная емкость | не более 20 пФ |
Примечания:
1. Допустим кратковременный случайный срыв синхронизации при входном синусоидальном сигнале частотой менее 10 кГц на коэффициентах отклонения 20 мВ/дел. и менее.
2. Допустима нестабильность изображения сигнала на экране по горизонтали в пределах ±1 выборки.
СИСТЕМА ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
---|---|
Диапазон значений коэффициента развертки (при установке 1000 выборок на экран) | 10 нс/дел. ... 0,1 с/дел. |
Пределы допускаемой основной абсолютной погрешности коэффициентов развёртки | ±(0,001*Т + 10–9 с), где Т — длительность развёртки, T = Kразв * 10 дел., Kразв — коэффициент развёртки |
Дополнительные значения коэффициента развёртки в режиме самописца | от 1 мс/дел. до 100 ч/дел. |
Дополнительная погрешность, вызванная изменением температуры в пределах рабочей области температур — не более предела основной погрешности на каждые 10 °С изменения температуры.
КАЛИБРАТОР | |
---|---|
Выходной сигнал | прямоугольный, со скважностью 2 |
Частота выходного сигнала | 1 кГц |
Выходное напряжение | 3 В от пика до пика |
Выходное сопротивление | (150 ±50) Ом |
Выходной разъем | BNC, совмещен со входом внешней синхронизации |
Генератор
Количество выходных каналов: 2
Диапазон частот выходного сигнала: от 0,1 Гц до 10 МГц.
Частота сигнала, воспроизводимая генератором, определяется его тактовой частотой и длиной сигнала по формуле:
f = fT/N, где: f — частота сигнала; fT — тактовая частота генератора, может быть установлена в одно из 16 значений: максимальное — 80 МГц, каждое последующее — в 2 раза меньше — 40 МГц, 20 МГц, 10 МГц и т. д. до 2,441 кГц; N — длина сигнала: любое четное целое число выборок в диапазоне от 8 до 131000.
Основная относительная погрешность воспроизведения частоты не превышает ±0,05%.
Дополнительная погрешность воспроизведения частоты, вызванная изменением температуры в пределах рабочей области температур не превышает 0,05% на каждые 10°С изменения :
на нагрузке 1 температуры.
Максимальный размах выходного напряжения:
на нагрузке 1 МОм ±2,5 В
на нагрузке 50 Ом ±1,25 В
Шаг дискретной установки выходного напряжения:
на нагрузке 1 МОм не более 1,5 мВ
на нагрузке 50 Ом не более 1,0 мВ
Неравномерность уровня выходного синусоидального напряжения в диапазоне частот относительно уровня на частоте 1 кГц не превышает ±1 дБ.
Длительность фронта и среза (каждого в отдельности) прямоугольного сигнала не превышает 20 нс.
РЕЖИМЫ СИНХРОНИЗАЦИИ | |
---|---|
Выбор режимов синхронизации | |
перезапуск | однократный (ручной) или непрерывный |
источник | внешний или внутренний |
полярность | по восходящему или по спадающему фронту |
Входной сигнал внешней синхронизации | |
форма | прямоугольный импульс |
амплитуда | ТТЛ-уровень |
длительность фронта | не менее 10 нс |
Выходной сигнал синхронизации | |
форма | прямоугольный импульс |
амплитуда | ТТЛ-уровень на нагрузке 1 кОм |
длительность импульса, нс | 2/fT, где fT выражена в МГц |
длительность фронта | не более 20 нс |
Выбор формы для обоих каналов: независимый
Максимальное число точек на канал: 131000
Частота среза отключаемого фильтра нижних частот: 15 МГц ±20%
Максимальная тактовая частота: 80 МГц
Общие характеристики
Комбинированный прибор предназначен для работы с компьютером по интерфейсу USB 1.1.
Питание: +5,5 В
Время непрерывной работы: не менее 8 ч
Время установления рабочего режима: не более 15 мин
Срок службы прибора: не менее 6 лет
Электрическая прочность изоляции между входом сетевого разъема и корпусом прибора выдерживает без пробоя испытательное напряжение частотой 50 Гц и эффективным значением 1,5 кВ в нормальных условиях, в течение не менее 2 с.
Электрическое сопротивление изоляции цепи питания относительно корпуса прибора не менее 50 МОм при испытательном напряжении 1000 В.
Электрическое сопротивление защитного заземления между зажимом защитного заземления и всеми доступными токопроводящими частями, соединенными с зажимом защитного заземления, не более 0,5 Ом.
Рабочие условия эксплуатации:
температура +5…+40 °С
относительная влажность воздуха не более 80 % при 25 °С
атмосферное давление от 630 до 800 мм рт. ст.
Условия хранения:
температура –30…+50 °С
относительная влажность воздуха 30…80 %
Габаритные размеры (ширина х высота х глубина) 260х70х210 мм
Масса не более 1,5 кг
Программное обеспечение AKTAKOM Oscilloscope Pro
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
Программное обеспечение содержит следующие функции:
- курсорные измерения по вертикали и горизонтали
- автоматическая настройка на сигнал
- цифровой самописец
- установка длины предзаписи / послезаписи
- цифровая фильтрация
- запись/чтение данных/изображения в файл
- произвольное масштабирование отображаемых данных,
- дополнительный обзорный график
- двухуровневая аварийная сигнализация в режиме цифрового самописца
- цифровой люминофор (режим послесвечения)
- вычисление фазового сдвига между каналами
- режим цифрового вольтметра
- автоматическое измерение параметров фронтов и импульсов
- спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала
- вычисление специальных функций
- статистические вычисления и гистограмма распределения вероятности
- режим управляемой эмуляции сигналов
- встроенный калькулятор формул
Программное обеспечение AKTAKOM Arbitrary Generator
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.
Программное обеспечение содержит следующие функции:
- встроенный редактор сигналов произвольной формы
- калькулятор формул
- внутренний/внешний запуск
- управление синхронизацией
- управление выходной частотой сигналов
- управление фазовым сдвигом между сигналами
- запись/чтение данных/изображение в файл

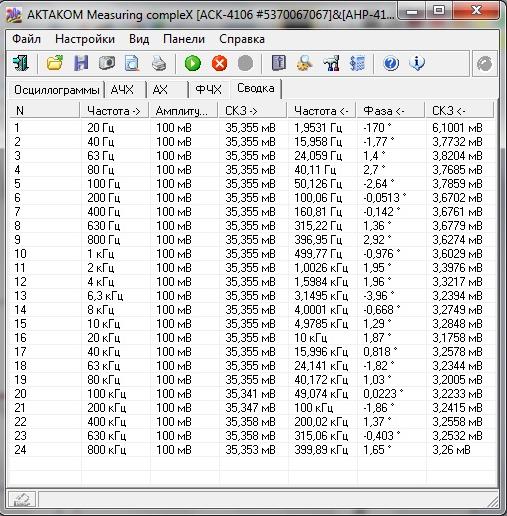

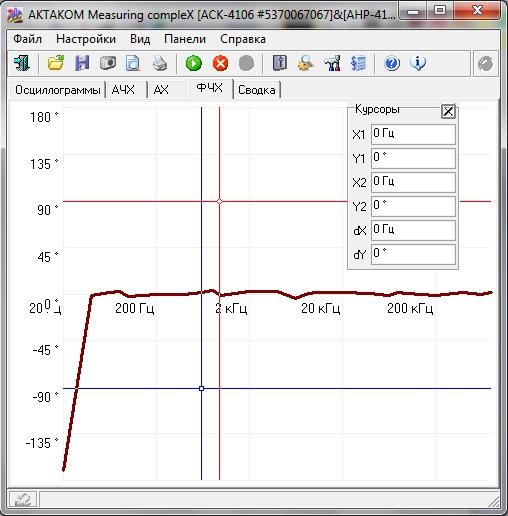

Программное обеспечение AKTAKOM Measuring CompleX
Приложение предназначено для одновременного управления модулем осциллографа и модулем генератора, подачи испытательных сигналов на исследуемое устройство и сбора сигналов, показывающих отклик этого устройства.
Программное обеспечение содержит следующие функции:
- измерение амплитудно-частотных, амплитудных, фазо-частотных и переходных характеристик испытываемого устройства в автоматическом режиме
- задание пользователем формы испытательных сигналов и точек траектории измерений
- пошаговое или автоматическое прохождение траектории измерений
- модуль вычисления спектра и импульсных параметров сигнала
- настройка и сохранение конфигураций прибора.
Стандартная комплектация
- прибор

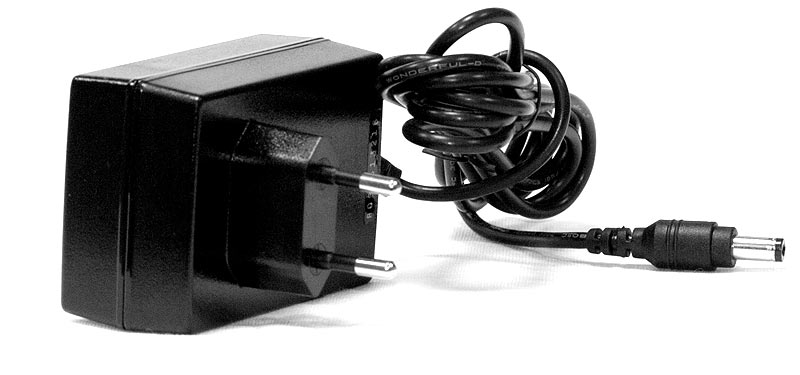

- блок питания
- USB кабель для соединения с ПК
- краткое руководство по установке
- руководство по эксплуатации**
- Программное обеспечение
- ACK-3106_SDK_Base Базовый комплект средств разработки ПО
- AHP-3121_SDK_Base Базовый комплект средств разработки ПО
- Aktakom AULServer Программное обеспечение AUL Сервер
- AULFConverter Конвертер файлов формата AKTAKOM USB Lab
- AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
** Полное руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено сайта www.aktakom.ru, после приобретения и регистрации прибора с указанием его серийного номера.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Дополнительная комплектация
- Встраиваемый модуль USB АКТАКОМ АСЕ-1005
- HP-9150— щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
- HP-9258— щуп осциллографический на 250 МГц — коэф. деления 1:100
- BNC кабель PTL-923 и PTL-924
- Программное обеспечение
- AAG Aktakom Arbitrary Generator Программное обеспечение генератора сигналов произвольной формы
- AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов
- ACK-3106_SDK Полный комплект средств разработки ПО
- AHP-3121_SDK Полный комплект средств разработки ПО
- Aktakom Measuring CompleX Программное обеспечение измерительного комплекса
- AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
