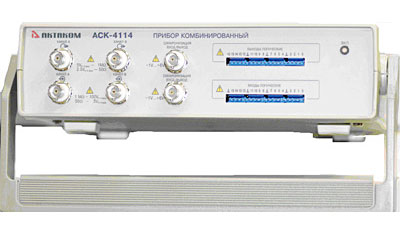

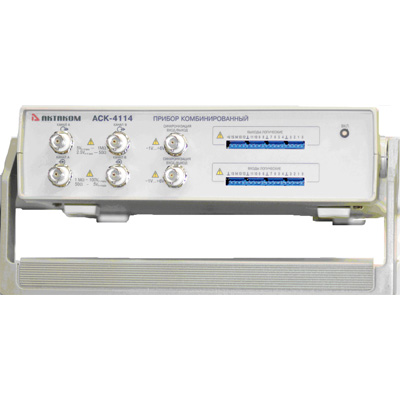

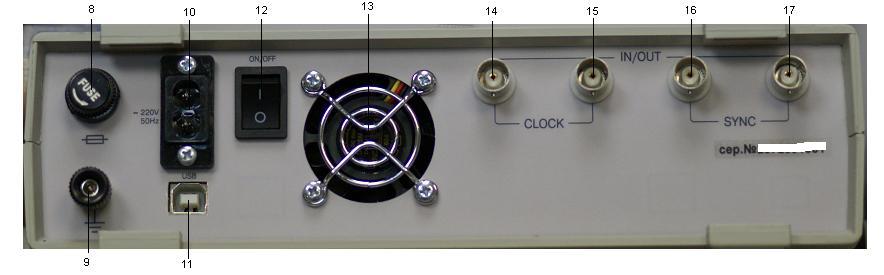

АСК-4114 Прибор комбинированный

  • Цена - по запросу

  • Производитель: Aktakom
  • Модель: АСК-4114
  • Наличие: Нет в наличии
Двухканальный цифровой запоминающий USB осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор и 16-канальный генератор цифровых последовательностей предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств. Обеспечивает наиболее комфортные условия для управления сложными сследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов.

Комбинированный прибор объединяет в себе 4 различных виртуальных прибора (двухканальный цифровой запоминающий осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор, 16-канальный генератор цифровых последовательностей) и предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств.

Комбинированный прибор обеспечивает наиболее комфортные условия для управления сложными сследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов. Модель АСК-4114 имеет интерфейс USB 1.1 для связи с ПК, а модель АСК-4174 имет два интерфейса: USB 1.1 и LAN (10/100BASE-T)

Осциллограф

  • 2 независимых канала с полосой пропускания до 100 МГц
  • высокая чувствительность (от 2 мВ/дел)
  • буфер записи до 128 кБ на канал (определяется пользователем)
  • произвольно настраиваемый режим предзаписи/послезаписи
  • автоматическая настройка на входной сигнал

Логический анализатор

  • асинхронный/метасинхронный/синхронный сбор данных
  • внутреннее/внешнее тактирование
  • измерение с помощью курсоров и меток
  • навигация по буферу данных
  • представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)
  • гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
  • отображение 2 групп каналов с текстовым обозначением состояния группы
  • поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
  • выбор единиц измерения
  • наложение систем масок на каждую выборку массива данных
  • масштабирование временной шкалы
  • запись/чтение данных/изображения в файл

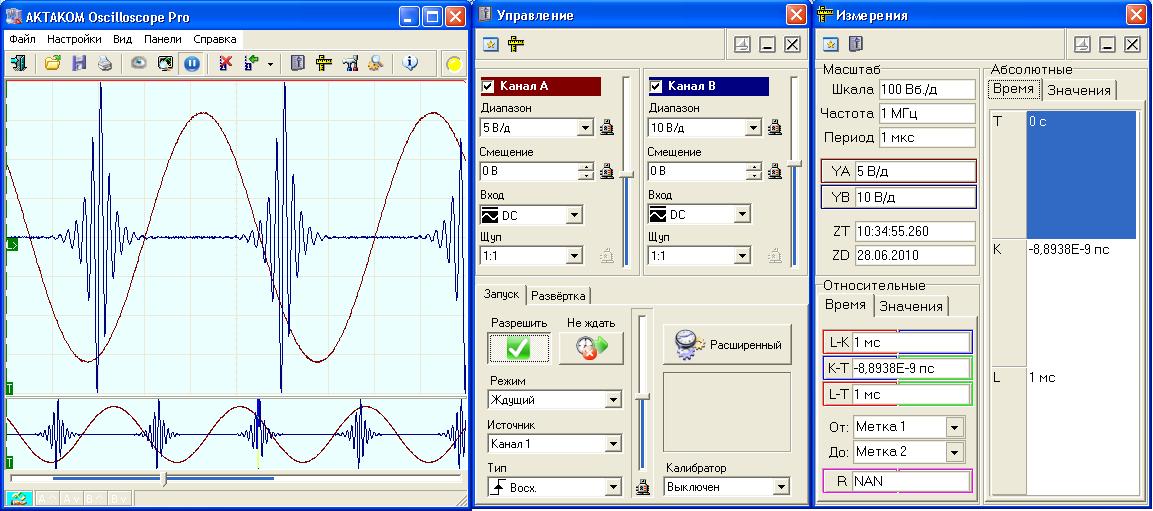

Программное обеспечение AKTAKOM Oscilloscope Pro

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

Программное обеспечение содержит следующие функции:

  • курсорные измерения по вертикали и горизонтали
  • автоматическая настройка на сигнал
  • цифровой самописец
  • установка длины предзаписи / послезаписи
  • цифровая фильтрация
  • запись/чтение данных/изображения в файл
  • произвольное масштабирование отображаемых данных
  • дополнительный обзорный график
  • двухуровневая аварийная сигнализация в режиме цифрового самописца
  • цифровой люминофор (режим послесвечения)
  • вычисление фазового сдвига между каналами
  • режим цифрового вольтметра
  • автоматическое измерение параметров фронтов и импульсов
  • спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала
  • вычисление специальных функций
  • статистические вычисления и гистограмма распределения вероятности
  • режим управляемой эмуляции сигналов
  • встроенный калькулятор формул

Программное обеспечение AKTAKOM Logic Analyzer

Приложение предназначено для полнофункционального управления поддерживаемым прибором, сбора данных измерений, их обработки, отображения и сохранения на компьютере.

Программное обеспечение содержит следующие функции:

  • управление всеми параметрами, доступными для настройки этого типа аппаратуры
  • чтение данных покадровым или непрерывным (режим самописца) способом
  • возможность отображения данных в виде числовой таблицы.
  • логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции
  • запись данных цифрограмм в файлы в виде числовых данных или в виде картинки графика
  • печать проведенных измерений, печать может быть направлена на принтер или в графический файл
  • встроенный модуль анализа
  • настройка цвета элементов графика
  • запись настроек в файл конфигурации и их загрузка

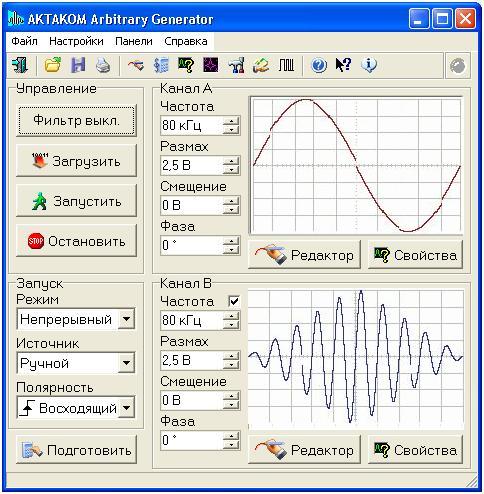

Программное обеспечение AKTAKOM Arbitrary Generator

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.

Программное обеспечение содержит следующие функции:

  • встроенный редактор сигналов произвольной формы
  • калькулятор формул
  • внутренний/внешний запуск
  • управление синхронизацией
  • управление выходной частотой сигналов
  • управление фазовым сдвигом между сигналами
  • запись/чтение данных/изображение в файл

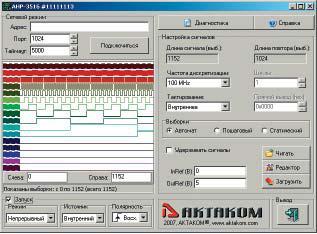

Программное обеспечение AKTAKOM Pattern Generator

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.

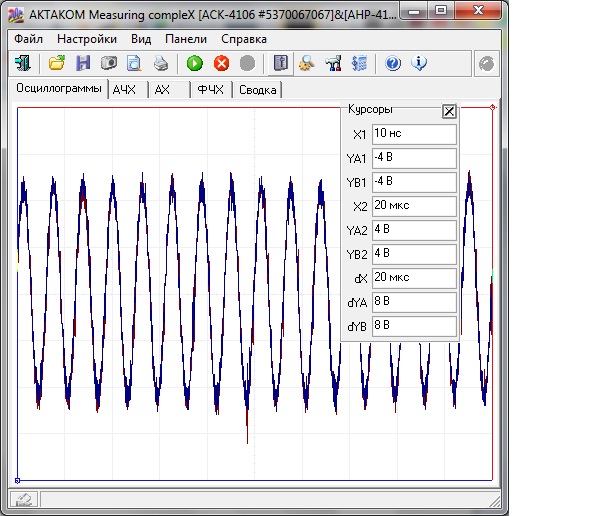

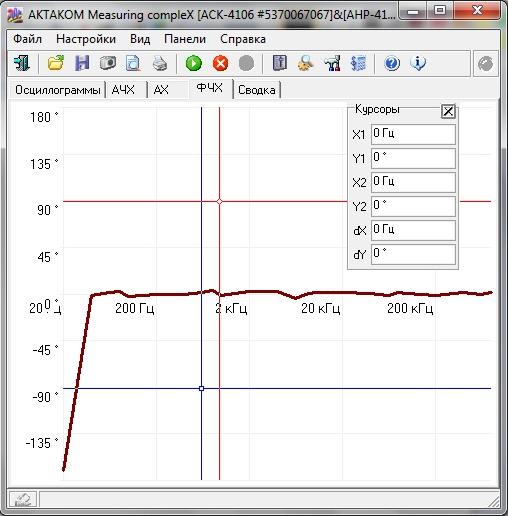

Программное обеспечение AKTAKOM Measuring CompleX

Приложение предназначено для одновременного управления модулем осциллографа и модулем генератора, подачи испытательных сигналов на исследуемое устройство и сбора сигналов, показывающих отклик этого устройства.

Программное обеспечение содержит следующие функции:

  • измерение амплитудно-частотных, амплитудных, фазо-частотных и переходных характеристик испытываемого устройства в автоматическом режиме
  • задание пользователем формы испытательных сигналов и точек траектории измерений
  • пошаговое или автоматическое прохождение траектории измерений
  • модуль вычисления спектра и импульсных параметров сигнала
  • настройка и сохранение конфигураций прибора.

Программное обеспечение AKTAKOM Mixed Signals

Приложение предназначено для одновременного управления модулем осциллографа и модулем логического анализатора, синхронного сбора данных измерений с обоих модулей (с двух аналоговых и шестнадцати цифровых каналов), их обработки, отображения и сохранения на компьютере.

Программное обеспечение содержит следующие функции:

  • одновременное управление модулями осциллографа и логического анализатора
  • синхронный сбор данных с двух аналоговых и шестнадцати цифровых каналов
  • поддержка всех возможностей цифровой синхронизации логического анализатора
  • программная фильтрация (для аналоговых каналов доступны накопительный и полиномиальный фильтры, для цифровых – битовые перестановки и маски «И», «ИЛИ», «Исключающее ИЛИ»)
  • отображение на синхронизированных графиках осциллограмм и цифрограмм, поддерживающих курсорные и меточные измерения.

Технические характеристики комбинированного прибора

Параметры осциллографа

  • частота дискретизации 10 ГГц (стробоскопический режим)
  • частота дискретизации 100 МГц (режим реального времени)
  • коэффициент вертикального отклонения 2 мВ/дел...10 В/дел
  • частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
  • входное сопротивление 1 МОм или 50 Ом
  • максимальное входное напряжение ±50 В (RВХ=1 МОм)
  • минимальный период повторения синхронизирующего импульса 20 нс
  • минимальная длительность синхронизирующего импульса 10 нс
  • диапазон значений коэффициента развертки 10 нс/дел...0,1с/дел (обычный режим)

Параметры логического анализатора

  • 16 входных каналов
  • объем буфера до 2 Мвыборок на каждый канал
  • произвольная регулировка предзаписи и послезаписи
  • частота внутреннего тактирования 2,5 кГц…200 МГц
  • частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим)
  • синхронный сбор данных 10 Гц...25 МГц
  • шаг частот дискретизации 1; 2; 5
  • установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ)
  • условия синхронизации: запуск по фронту, запуски по шаблону, запуск «Шаблон ИЛИ Фронт», «Шаблон И Фронт», запуск «Шаблон, ЗАТЕМ Фронт», «Фронт, ЗАТЕМ ШАБЛОН», запуск по длительности в различных комбинациях
  • режимы запуска: безусловный, условный, однократный режим, самописец

Параметры генератора

  • генерация стандартных форм сигнала: прямоугольный, синус, треугольный, пилообразный, вспышка — 0,02 Гц…10 МГц
  • встроенный редактор сигналов произвольной формы
  • внутренний/внешний запуск
  • максимальный размах выходного сигнала ±2,5 В
  • минимальное сопротивление нагрузки 50 Ом
  • встроенный фильтр
  • длина памяти — 128 киловыборок на канал

Параметры генератора цифровых последовательностей

  • 16 цифровых каналов
  • длина памяти на канал 256 кбит
  • частота внутреннего тактирования 2 Гц...100 МГц
  • частота внешнего тактирования до 50 МГц
  • амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ
  • нагрузка выходов цифровых каналов: 200 Ом, 20 пФ
  • внешняя синхронизация
  • запуск внешних устройств
  • напряжение на входах внешнего тактирования и синхронизации –1...+6 В
  • регулируемые пороги срабатывания при внешней синхронизации/тактировании

Общие параметры

  • питание ~220 В / 50 Гц, 25 Вт
  • интерфейс USB 1.1 (АСК-4114), USB 1.1 и LAN (АСК-4174)
  • габаритные размеры 260х210х70 мм
  • масса не более 1,3 кг

Стандартная комплектация

  • прибор
  • блок питания

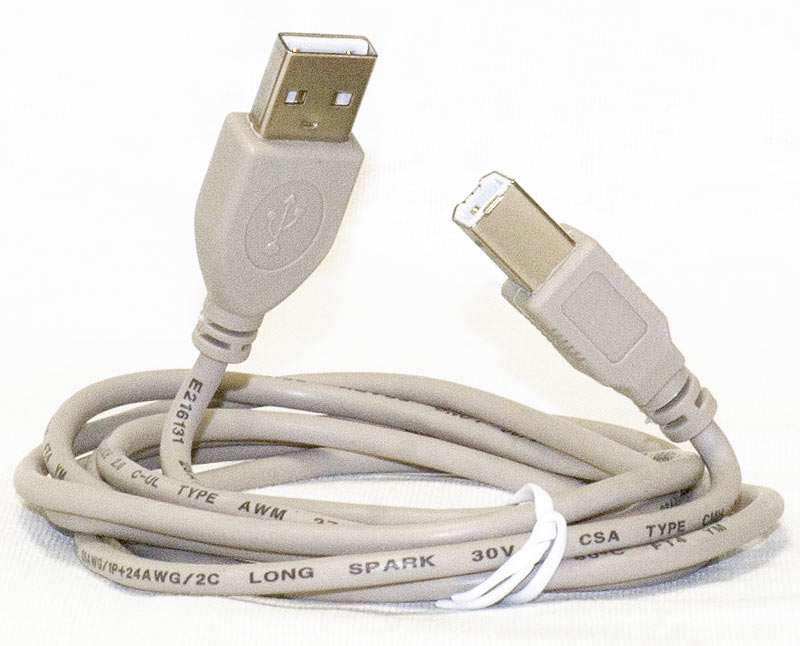

  • USB кабель для соединения с ПК
  • набор сигнальных миниклипс (20 проводников с клипсами)
  • краткое руководство по установке
  • руководство по эксплуатации
  • Программное обеспечение
    • ACK-3106_SDK_Base Базовый комплект средств разработки ПО
    • AHP-3121_SDK_Base Базовый комплект средств разработки ПО
    • AHP-3516_SDK_Base Базовый комплект средств разработки ПО
    • Aktakom AULServer Программное обеспечение AUL Сервер
    • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
    • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • набор миниклипс АСА-2550
  • набор микроклипс АСА-2652
  • микроклипса АСА-2554
  • BNC кабель PTL-923 и PTL-924
  • осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)
  • осциллографические щупы HP-9258 (1:100, 250 МГц)
  • Программное обеспечение
    • AAG Aktakom Arbitrary Generator Программное обеспечение генератора сигналов произвольной формы
    • AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов
    • ACK-3106_SDK Полный комплект средств разработки ПО
    • ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм
    • AHP-3121_SDK Полный комплект средств разработки ПО
    • AHP-3516_SDK Полный комплект средств разработки ПО
    • Aktakom Measuring CompleX Программное обеспечение измерительного комплекса
    • ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора
    • AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
    • APG Aktakom Pattern Generator Программное обеспечение

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Фильтр осциллографы
Максимальная частота дискретизации, МГц 100
Полоса пропускания, МГц 100
Тип осциллографа USB-осциллограф
Число каналов 2
Число цифровых каналов 16
