АТК-2104 Клещи токовые многофункциональные

Токовые клещи-ваттметр. Измерение активной, реактивной и полной мощности в одно- и трех-фазных сетях, постоянного и переменного (45...500 Гц) тока (0,1...1000 А), постоянного (0,1...600 В) и переменного напряжения (0,1...600 В), cos (φ), сопротивления (1 Ом...10 кОм), частоты (0,1 Гц...5 кГц). True RMS. Фиксация значений, диаметр до 46 мм. Базовая погрешность 0,5%. Графическая шкала, двойной ЖКИ. Габариты 260х93х45 мм. Вес 450 г. RS-232.

Профессиональная модель токовых клещей-ваттметра с возможностью измерения параметров 3-фазных сетей. Имеет встроенный мультиметр, позволяет осуществлять регистрацию данных в ручном и автоматическом режиме, а также передавать данные в ПК через RS-232.

Технические характеристики

• Измерение активной (до 600кВт) и полной мощности в однофазных (1ф2п, 1ф3п) и трехфазных (3ф3п, 3ф4п) сетях
• Измерение коэффициента мощности (PF)
• TrueRMS измерения (45...500 Гц)
• Скорость измерения: 2 изм/сек (цифровая шкала), 5 изм/сек (аналоговая шкала)
• Фиксация максимальных и минимальных значений
• Измерение пиковых значений, обнаружение помех (1 мс)
• Проверка диодов
• Прозвонка цепи (звуковой сигнал <50 Ом)
• Диаметр обхвата 46 мм
• Регистратор на 4000 записей в непрерывном режиме, 25 записей в ручном режиме
• Автоотключение через 30 минут
• Двойной 4-разрядный дисплей ЖКИ
• Аналоговая шкала 40 сегментов
• RS-232
• Питание 1х9 В, батарея типа "Крона"
• Габаритные размеры 260х93х45 мм
• Масса 450 г
• Габаритные размеры в упаковочной таре 173х65х270, вес 0,86 кг.

Измерение постоянного тока

Диапазон	Разрешение	Погрешность	Защита от перегрузки
1000 А	0,1 А	±(2,0 % + 10 е.м.р.)	1100 А

Измерение переменного тока

Диапазон	Разрешение	Погрешность	Частотный диапазон	Защита от перегрузки
1000 А	0,1 А	±(2,0 % + 10 е.м.р.)	45...500 Гц	1100 А

Измерение активной мощности

Диапазон	Разрешение	Погрешность	Частотный диапазон	Коэффициент мощности
19,5 кВт (<150 А)	0,01 кВт	±(3,0 % + 10 е.м.р.)	45...500 Гц	PF=0,5...1 (Θ<60°)
600 кВт (>150 А)	0,1 кВт

Измерение полной мощности

Диапазон	Разрешение	Погрешность	Частотный диапазон	Коэффициент мощности
19,5 кВА (<150 А)	0,01 кВА	±(3,0 % + 10 е.м.р.)	45...500 Гц	PF=0,5...1
600 кВА (>150 А)	0,1 кВА

Измерение коэффициента мощности

Диапазон	Разрешение	Погрешность
0,000...1,000	0,001	±2,0 %

Измерение напряжения постоянного тока

Диапазон	Разрешение	Погрешность	Входное сопротивление	Защита от перегрузки
600 В	0,1 В	±(0,5 % + 5 е.м.р.)	1 МОм	600 В

Измерение напряжения переменного тока

Диапазон	Разрешение	Погрешность	Входное сопротивление	Частотный диапазон	Защита от перегрузки
600 В	0,1 В	±(0,5 % + 5 е.м.р.)	1 МОм	45...500 Гц	600 Вскз

Измерение сопротивления

Диапазон	Разрешение	Погрешность	Напряжение открытой цепи	Защита от перегрузки
10 кОм	1 Ом	±(1 % + 5 е.м.р.)	не более 3,2 В	600 Вскз

Измерение частоты

Диапазон	Разрешение	Погрешность	Чувствительность по напряжению	Защита от перегрузки
1 кГц	0,1 Гц	±(0,5 % + 5 е.м.р.)	10 В или 10 А	600 В/1100 А
5 кГц	1 Гц

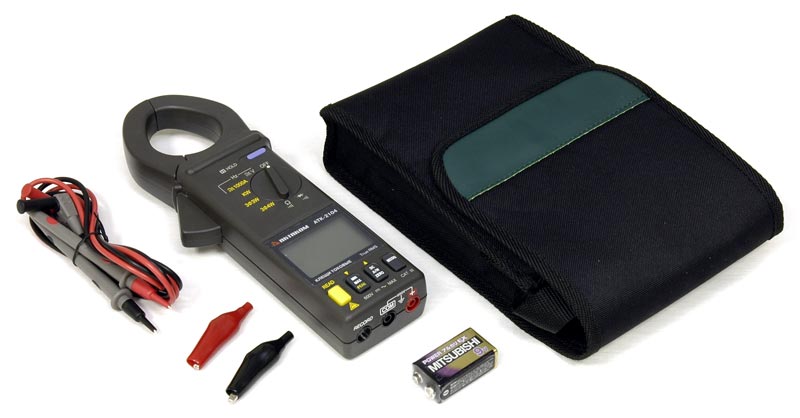

Стандартная комплектация

• Токовые клещи
• Соединительные провода
• Батарея 9 В
• Футляр для переноски
• Руководство по эксплуатации

Дополнительная комплектация

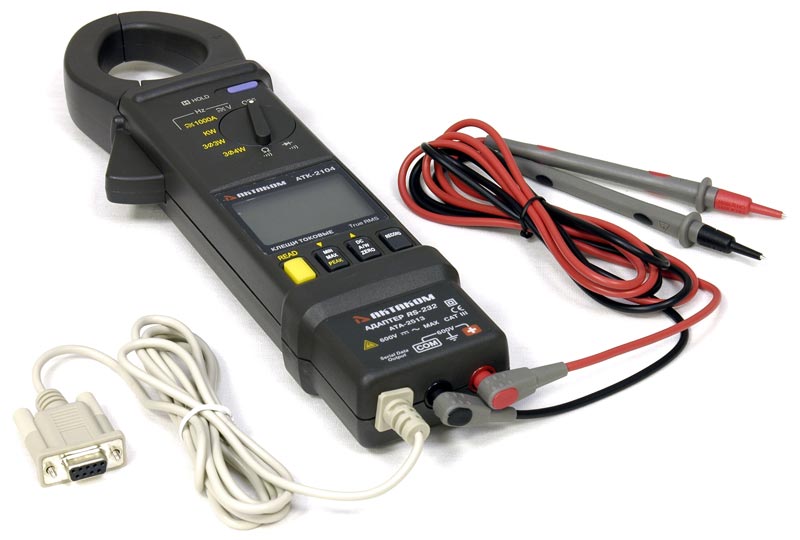

• Адаптер АТА-2513 для подключения к ПК через интерфейс RS-232
• Универсальный набор аксессуаров АСА-2907
• Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
• Актаком АСА-2308 – адаптер для проводов, не имеющих разъема
• Магнитный адаптер Актаком АСА-2207 для безопасной работы в электрощитовых
• Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
• Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
• Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
• Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
• Переходник-шунт PTL-2172
• Кейс пластиковый герметичный 37-1
• Программное обеспечение AVCM Программное обеспечение для токовых клещей

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
