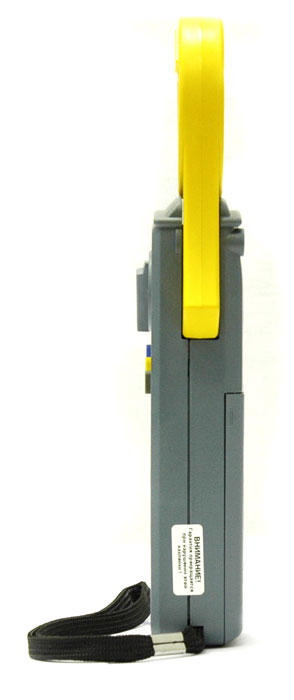

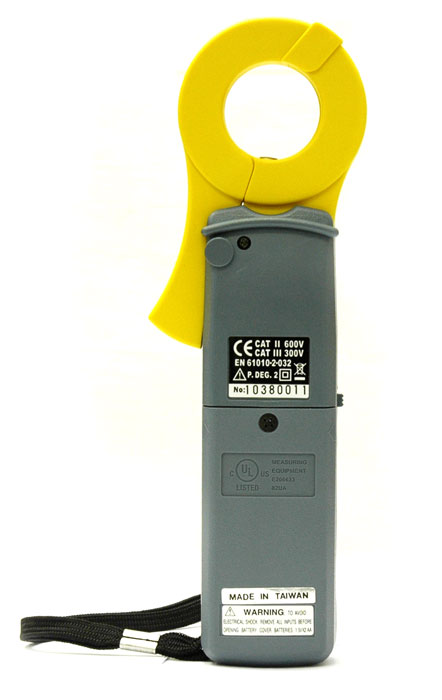

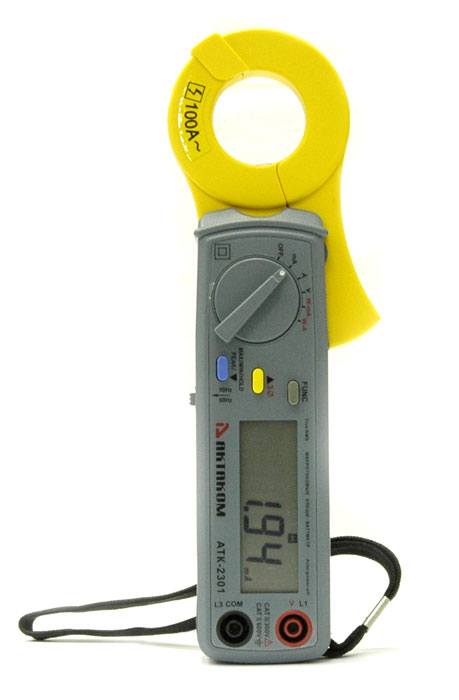

АТК-2301 Клещи токовые многофункциональные

Токоизмерительные клещи: измерение переменного тока True-RMS 0,01 мА...99,99 Аскз, пиковое значение 30-1500 А, базовая погрешность 0,5 %, напряжение 0,1...600 В; мощность активная, реактивная и полная( 0,001 Вт...60 кВт), анализ гармоник (до 99), коэффициент мощности 0,001...1, угол сдвига фаз -180°...+180°, коэффициент искажений 0,1...100, коэффициент амплитуды 1,00...99,99; диаметр охвата клещей 30 мм; фиксация макс., мин. и пиковых значений, удержание показаний; питание: 1,5 В х 2; габариты 210х63х37 мм; масса 220 г.

Технические характеристики

• измерения в однофазных и симметричных 3-х фазных цепях
• диаметр охвата клещей 30 мм
• ЖКИ дисплей 3,5 + 2 разряда
• скорость обновления ЖКИ 2 раза в секунду
• количество выборок за период сети: 512 (напряжение или ток), 256 (мощность)
• автоматический выбор диапазона измерений
• удержание показаний
• фиксация максимального, минимального и пикового значений
• определение последовательности чередования фаз
• индикатор перегрузки
• индикатор разряда батареи
• автоматическое отключение питания через 30 минут после включения
• потребляемый ток 10мА
• рабочая температура -10...+50 °С
• питание 1,5 В х 2 (2 батареи по 1,5 В типа АА)
• габаритные размеры 210х63х37 мм
• масса 220 г
• Габаритные размеры в упаковочной таре 120х60х230, вес 0,5 кг.

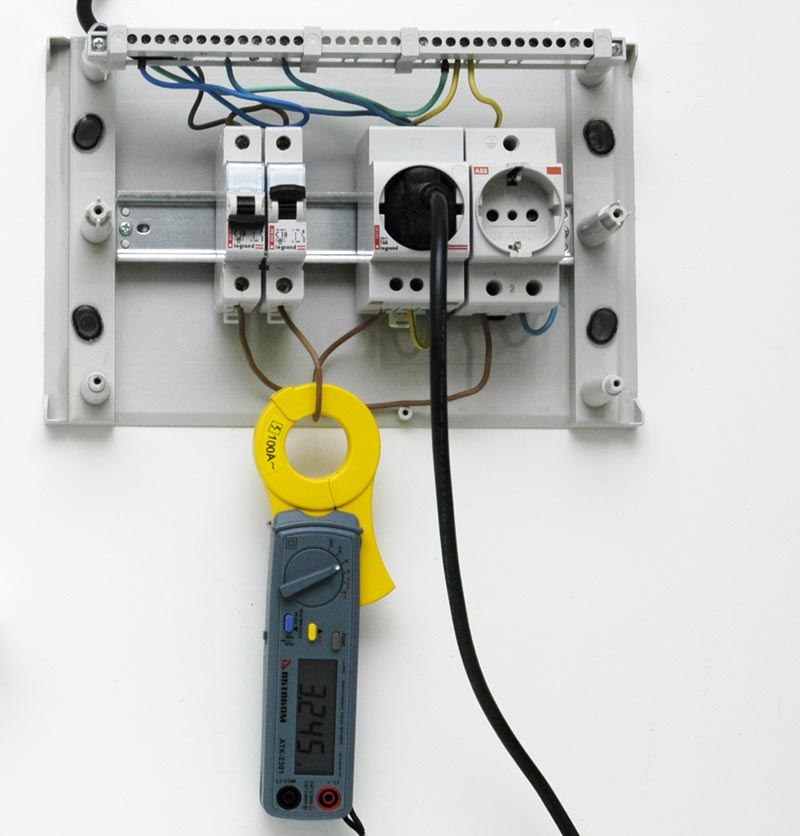

Измерение силы переменного тока (среднеквадратичного значения)

Диапазон	Разрешение	Погрешность	Диапазон частот
0,30-60,00) мА	0,01 мА	±(0,005·Iизм + 5 е.м.р.)	50/60 Гц
(60,0-600,0) мА	0,1 мА
(0,030-9,999) А	0,001 А
(10,00-60,00) А	0,01 А
(60,00-99,99) А	0,01 А	±(0,01·Iизм + 5 е.м.р.)

Измерение силы переменного тока (пиковых значений)

Диапазон	Разрешение	Погрешность	Диапазон частот
30-1500 А	0,1 А	±0,05·Iизм	50/60 Гц

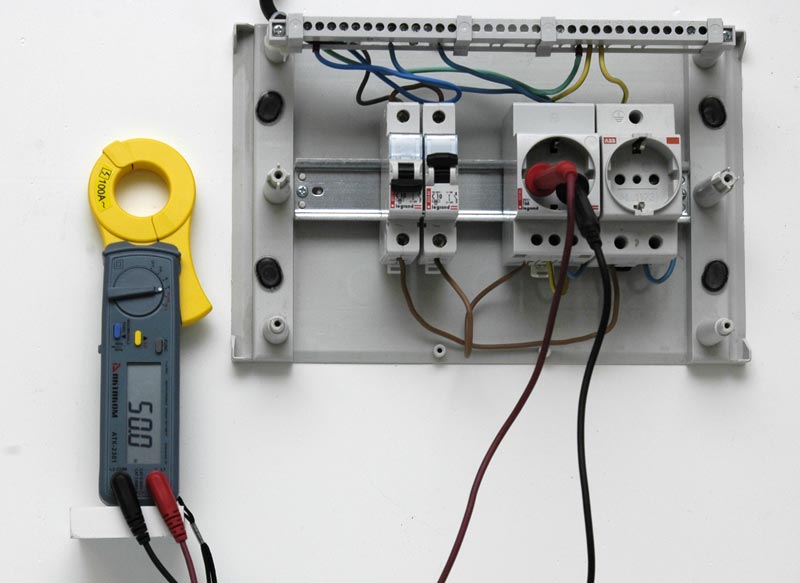

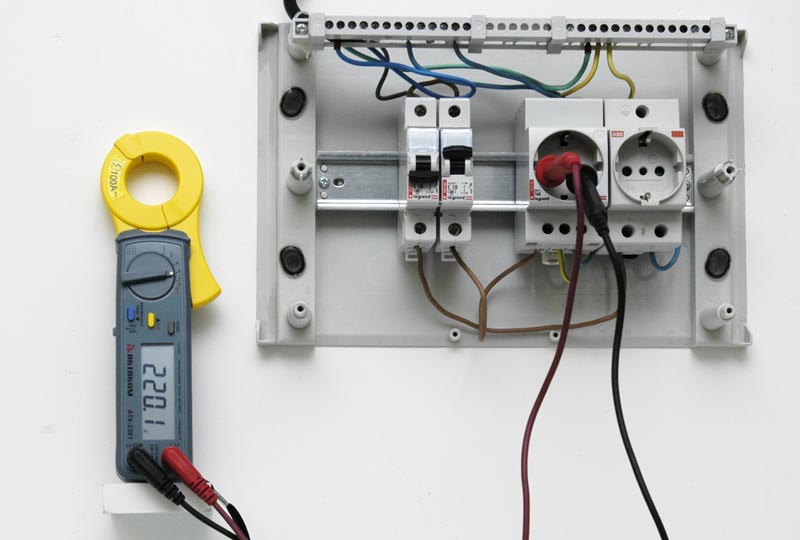

Измерение напряжения переменного тока (среднеквадратичного значения)

Диапазон	Разрешение	Погрешность	Диапазон частот
400 В	0,1 В	±(0,005·Uизм + 5 е.м.р.)	50/60 Гц
600 В	1 В

Измерение напряжения переменного тока (пиковых значений)

Диапазон	Разрешение	Погрешность	Диапазон частот
(10-600) В	0,1 В	±0,05·Uизм	50/60 Гц

Измерение активной, реактивной и полной мощности

Диапазон	Разрешение	Погрешность	Диапазон частот, cos φ
(0,000-9,999) Вт	0,001 Вт	±(0,02·Ризм + 25 е.м.р.)	50/60 Гц, 0,5-1
(10,00-99,99) Вт	0,01 Вт
(100,0-999,9) Вт	0,1 Вт
(1,000-9,999) кВт	0,001 кВт
(10,00-59,99) кВт	0,01 кВт

Измерение коэффициента мощности (cosφ)

Диапазон	Разрешение	Погрешность
1,000	0,001	±0,01

Измерение фазового угла между напряжением и током

Диапазон	Разрешение	Погрешность	Диапазон частот
(-180 - +180)°	0,1°	±1°	50/60 Гц
(0-360)°	0,1°

Измерение коэффициента n-ой гармонической составляющей напряжения переменного тока

Номер гармоники	Разрешение	Погрешность
1-10	0,1 %	±0,7 %
11-20		±2 %
21-40		±5 %
41-99		не нормируется

Контроль силы тока n-ой гармонической составляющей тока

Номер гармоники	Разрешение	Минимальное значение силы тока 1-й гармоник
1-10	0,01/0,1 мА 0,001/0,1 А	10 мА (до 600 мА) 1 А (до 100 А)
11-20
21-40
41-99

Контроль коэффициента искажения синусоидальности кривой (напряжения, тока)

Номер гармоники	Разрешение	Минимальное значение силы тока 1-й гармоник
0-20	0,1	80 В, 20 А
20-100

Контроль коэффициента амплитуды (напряжения, тока)

Номер гармоники	Разрешение	Минимальное значение силы тока 1-й гармоник
1,00-99,99	0,01	10 В, 30 А
		80 В, 20 А

Дополнительная погрешность измерений от изменения температуры окружающего воздуха на каждые 10 °С изменения температуры в диапазоне температур от 5 до 18 °С и от 28 до 40 °С не должна превышать 1,5 пределов основной погрешности.

Стандартная комплектация

• токовые клещи

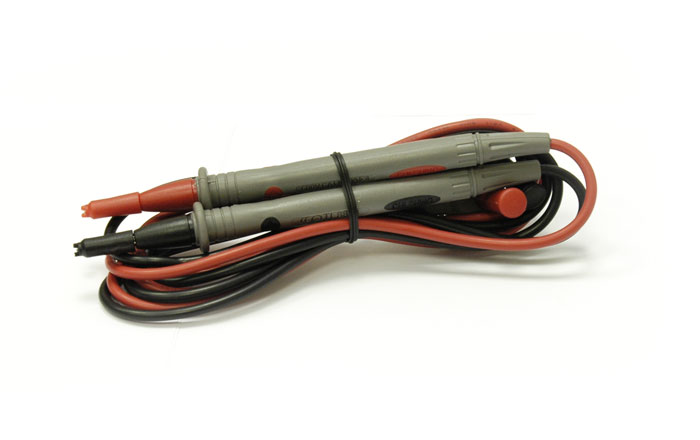

• измерительные щупы
• руководство по эксплуатации

Дополнительная комплектация

• Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
• Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
• Переходник-шунт PTL-2172
• Кейс пластиковый герметичный 37-1
