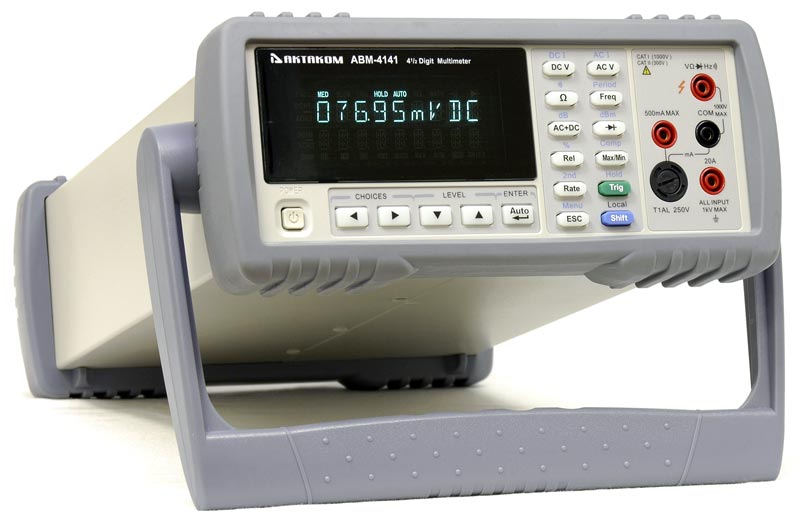

АВМ-4141 Настольный универсальный мультиметр. 4 1/2 разряда

Универсальный цифровой мультиметр, автовыбор диапазонов, дисплей 4 1/2 разрядов (21 000 отсчетов). Измерение пост. напряжения 10 мкВ-1000 В, перем. напряжения 10 мкВ-750 В (частотный диапазон 20 Гц-100 кГц), измерение пост. и перем. тока 0,1 мкА...20 А, сопротивления 10 мОм-20 МОм (2/4 провод.), частота/период. Базовая погрешность 0,03%. Входное сопротивление до 10 МОм, TrueRMS, измерение в dBm, относительные измерения, усреднение, MAX/MIN, прозвонка, тест диодов, питание 220 В. Интерфейс USB. Размеры 277 х 115 х 340 мм, вес 2,2 кг.

Мультиметр АВМ-4141 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты. Прибор имеет изменяемую разрядность дисплея и позволяет производить измерение постоянной и переменной составляющих в частотном диапазоне до 100 кГц, истинного среднеквадратичного значения (True RMS), сравнение результатов измерений с заданными значениями, проверку диодов и звуковую прозвонку цепи, измерение в децибелах и т. д.

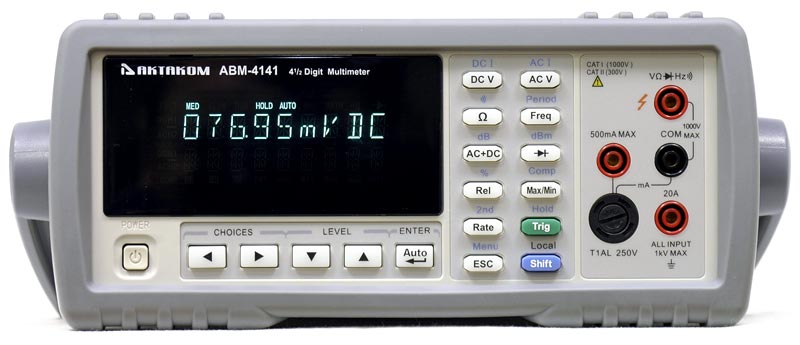

• ВФД дисплей. Разрядность индикатора 4¹/₂ (21000 отсчетов)
• 12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 – проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm и др.
• TrueRMS для измерения переменного тока и напряжения
• Измерение постоянного напряжения с погрешностью 0,03% и с разрешением 10 мкВ
• Максимальная скорость 25 измерений в секунду
• Автоматический и ручной выбор диапазонов
• Фиксация максимального, минимального, среднего значений и девиации
• Удержание показаний
• Встроенные математические функции: %, dB, dBm
• Режим отображения:
  однострочный
  двустрочный: постоянное и переменное напряжение, постоянный и переменный ток, переменное напряжение и частота, переменный ток и частота, текущее значение и dB/dBm, текущее значение и максимальное/минимальное значение
• Режим относительных измерений REL
• Функция компаратора HI/IN/LO
• Режим запуска: внутренний, ручной, по шине

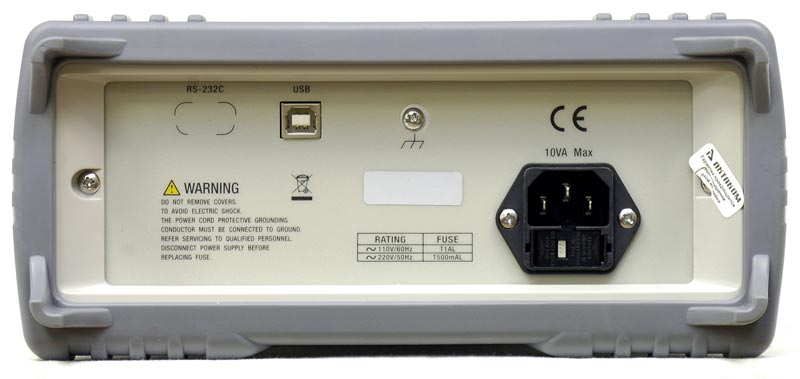

• Интерфейс для подключения приборов к ПК: USB
• Поддержка SCPI комманд
• Тестирование диодов и прозвонка цепи

Технические характеристики

Полная шкала и скорость измерения
Скорость			Медленная	Средняя	Быстрая
Скорость считывания (значений/сек)		DCV, DCI	5	10	25
		ACV, ACI	5	10	25
		Ω	5	10	25
		AC+DC	1.2	1.4	1.5
		Частота	1	2	3.9
Постоянное напряжение DCV
Диапазон		Макс. значение	Разрешение	Точность (1 год)	Входной импеданс
200 мВ		210.00	10 мкВ	±(0.03%+0.04%)	10 МОм
2 В		2.1000	100 мкВ	±(0.03%+0.02%)	11.1 МОм
20 В		21.000	1 мВ	±(0.03%+0.02%)	10.1 МОм
200 В		210.00	10 мВ	±(0.03%+0.02%)	10 МОм
1000 В		1200.00	100 мВ	±(0.03%+0.02%)	10 МОм
Постоянный ток DCI
Диапазон		Макс. значение	Разрешение	Точность (1 год)	Напряжение на нагрузке /сопротивление шунта
2 мА		2.1000	0.1 мкА	±(0.08%+0.025%)	<0.3 В/100 Ом
20 мА		21.000	1 мкА	±(0.08%+0.020%)	<0.04 В/1 Ом
200 мА		210.00	10 мкА	±(0.08%+0.020%)	<0.3 В/1 Ом
2 A		2.1000	100 мкА	±(0.3%+0.025%)	<0.05 В/10 мОм
20 A		20.000	1 мА	±(0.3%+0.025%)	<0.6 В/10 мОм
Переменное напряжение ACV (True-rms)
Диапазон		200 мВ	2 В	20 В	200 В	750 В
Разрешение		10 мкВ	100 мкВ	1 мВ	10 мВ	100 мВ
Точность (1 год)	20~50 Гц	±(1.0%+0.2%)			---
	50 Гц~20 кГц	±(0.5%+0.15%)	±(0.4%+0.05%)		±(0.8%+0.075%)
	20 кГц~50 кГц	±(1.8%+0.25%)	±(1.5%+0.1%)
	50 кГц~100 кГц	±(3.0%+0.75%)	±(3.0%+0.25%)
Переменный ток ACV (True-rms)
Диапазон		2 мА	20 мА	200 мА	2 А	20 А
Разрешение		0.1 мкА	1 мкА	10 мкА	100 мкА	1 мА
Точность (1 год)	20 Гц~50 Гц	±(1.5%+0.5%)			±(2.00%+0.5%)
	50 Гц~2 кГц	±(0.5%+0.3%)
	2 кГц~20 кГц	±(2%+0.5%)	±(2%+0.38%)		---
Сопротивление (2-х/4-х проводная схема)
Диапазон		Макс. значение	Разрешение	Тестовый ток		Точность (1 год)
200 Ом		210.00	10 мОм	0.5 мА		±(0.10%+0.05%)
2 кОм		2.1000	100 мОм	0.45 мА		±(0.10%+0.025%)
20 кОм		21.000	1 Ом	45 мкА		±(0.10%+0.025%)
200 кОм		210.00	10 Ом	4.5 мкА		±(0.10%+0.025%)
2 МОм		2.1000	100 Ом	450 нА		±(0.15%+0.025%)
20 МОм		21.000	1 кОм	45 нА		±(0.30%+0.05%)
Частота
Диапазон		Макс. значение	Разрешение	Точность (1 год)		Чувствительность (синус)
5~10 Гц		9.9999	0.0001 Гц	±(0.05%+0.02%)		200 мВскз
10~100 Гц		99.999	0.001 Гц	±(0.01%+0.02%)		300 мВскз
100~100 кГц		999.99	0.1 Гц	±(0.01%+0.008%)		300 мВскз
100 кГц~1 МГц		9999.9	10 Гц	±(0.01%+0.008%)		500 мВскз

Данные приведены при медленной скорости измерения

• Рабочая температура и влажность: 0...40 °C, ≤90%RH
• Питание: 198...242 В переменного тока, частота: 47.5...63 Hz
• Потребляемая мощность: ≤ 10 ВА

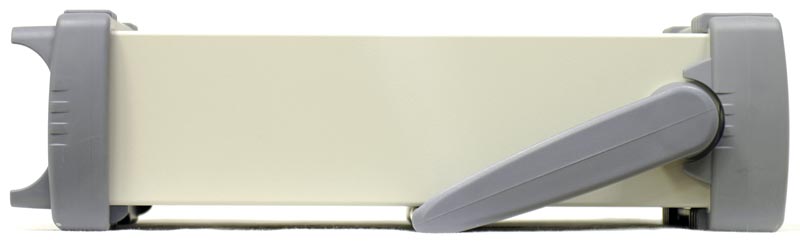

• Габаритные размеры: 277x115x340 мм
• Вес: 2,2 кг

Описание работы с меню прибора

Меню имеет трехуровневую структуру: «меню», «команды» и «параметры».

• Включение меню Shift → ESC;
• Отключение меню (Shift → ESC) или любая из кнопок выбора режимов измерений и математических функций;
• Подтверждение изменений на уровне параметров ENTER (Auto);
• Отмена изменений, сделанных на уровне параметров ESC (Menu).

A: Математическое меню «MATH»

1: HIGH LIMIT → 2: LO LIMIT → 3:PERC REF → 4:dB REF → 5:dBm REF

HIGH LIMIT	Установка верхнего предела диапазона
LO LIMIT	Установка нижнего предела диапазона
PERC REF	Установка базового значения для функции «%»
dB REF	Установка базового значения напряжения dB
dBm REF	Установка базового значения полного сопротивления dBm

B: Меню триггера «TRIGger»

1: TRIG MOD → 2: HOLD WIN → 3:HOLD CNT

TRIG MODE	Выбор режима запуска триггера: IMMediate (внутренний), MANUal (ручной) или BUS (по шине)
HOLD WIN	Установка диапазона чувствительности удержания показаний
HOLD CNT	Подсчет считываний для удержания показаний

C: Системное меню «SYStem»

1: BEEP STA → 2:BAUD RAT → 3:TX TERM → 4:RETURN → 5:KEY SONG → 6:REVISION → 7:ZERO CAL

BEEP STA	Включение/отключение звукового сигнала
BAUD RAT	Выбор скорости передачи данных для интерфейса RS232C
TX TERM	Выбор обозначения терминала для передачи данных по RS232C
RETURN	Возврат заводских установок прибора
KEY SOUND	Вкл./Откл. звукового сигнала при нажатии кнопок прибора
REVISION	Выводит на дисплей информацию о модели и версии программного обеспечения
ZERO CAL	Удаление калибровочных коэффициентов (защищено паролем)

Отображение измерямых параметров на дисплее

Первичный дисплей	Вторичный дисплей
DC V	AC V	dBm	dB	Hz
AC V	DC V	dBm	dB	Hz
DC V+AC V	dBm	dB	Hz	AC V	DC V
DC I	AC I	Hz
AC I	DC I	Hz
DC I+AC I	Hz	AC I	DC I
Hz	AC V/AC I	AC I/AC V
%	%
Comp	HI, IN, LO, PASS, FAIL
Max/Min	Max		Min

Стандартная комплектация

• Прибор

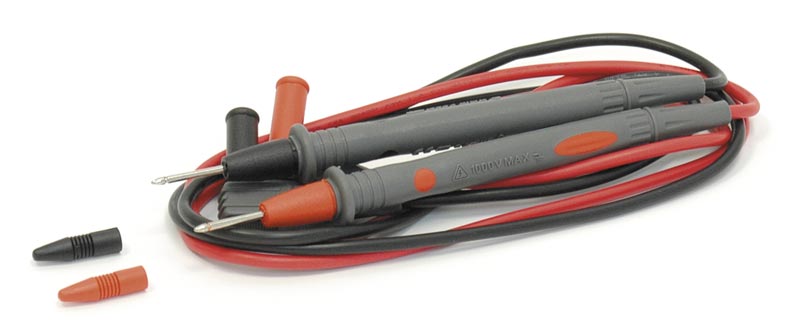

• Измерительные щупы (1 красн., 1 чёрн.) 2 шт.
• Кабель питания
• Запасной предохранитель 1 шт.
• Предохранитель 500 мА (1 в приборе) 2 шт.
• Предохранитель 2 А (1 в приборе) 2 шт.
• Руководство по эксплуатации
• Упаковочная тара

Дополнительная комплектация

• Программное обеспечение CP210x Драйвер для виртуального COM порта

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
