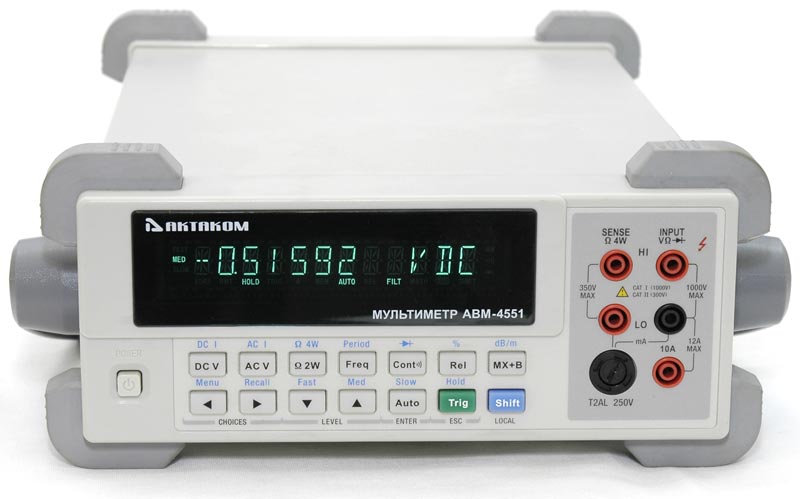

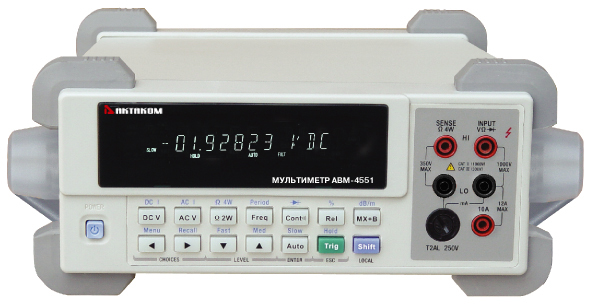

АВМ-4551 Настольный универсальный мультиметр. 5 1/2 разряда

Универсальный цифровой мультиметр, автовыбор диапазонов, дисплей 5 1/2 разрядов. Измерение пост. напряжения 1 мкВ-1000 В, перем. напряжения 1 мкВ-750 В (частотный диапазон 10 Гц-100 кГц), измерение пост. и перем. тока 0,1 мкА...10 А, сопротивления 1 мОм-100 МОм (2/4 провод.), частота/период. Базовая погрешность 0,01%. Высокое входное сопротивление до 10 ГОм, TrueRMS, измерение в %/ dB/ dBm, mX+b, относительные измерения, усреднение, MAX/MIN, прозвонка, тест диодов, питание 220 В. Интерфейс USB. Размеры 277х115х365 мм, вес 2,5 кг.

Настольный универсальный мультиметр АВМ-4551 предназначен для измерения широкого круга величин: напряжения, тока, сопротивления, частоты, тестирования диодов. Широкие функциональные возможности мультиметра АВМ-4551, включая измерение иcтинных среднеквадратических значений (TrueRMS), изменяемую разрядность дисплея, сравнение результатов измерений с заданными значениями и возможность дистанционного управления, позволяют рекомендовать мультиметр АВМ-4551 для применения в разнообразных отраслях промышленности, в научно-исследовательских и образовательных целях, сервисных службах.

• Разрядность индикатора 5¹/₂
• 12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 - проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm и др.
• TrueRMS для измерения переменного тока и напряжения
• Измерение постоянного напряжения с погрешностью 0,01% и с разрешением 1 мкВ
• Максимальная скорость регистрации 57 измерений в секунду
• Выбор диапазонов: автоматический и ручной
• Режимы запуска::внутренний / ручной / по шине / внешний

• Программируемое время задержки: 0…6000 мс
• Память 512 измерений (сохранение, вызов, подсчёт)
• Сохранение настроек: 10 профилей (сохранение/вызов)
• Дополнительные функции: MIN/ MAX/ AVER/ STD/ REL/ mX+b/ %/ dB/ dBm
• Удержание показаний

• Входное сопротивление 10 ГОм

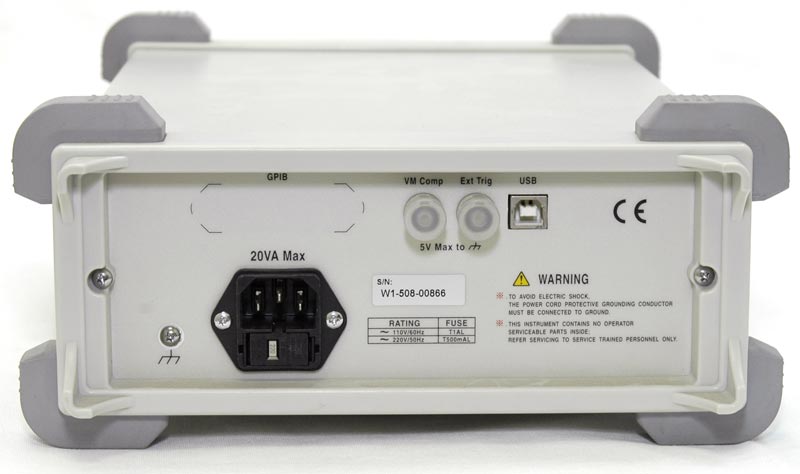

• Универсальные интерфейсы для подключения приборов к ПК: RS232/USB(опция), GPIB (опция)

Технические характеристики

Полная шкала и скорость измерения
Скорость			Медленная	Средняя	Быстрая
Полная шкала			119,999	119,999	11,999
Скорость считывания (значений/сек)		DCV, DCI	4	16	57
		ACV, ACI	3	4	25
		Ω-2W (<100 кОм) Ω-2W (>100 кОм)	4	16	57 25
		Ω-4W (<100 кОм) Ω-4W (>100 кОм)	3	10	33 20
Постоянное напряжение DCV
Диапазон		Макс. значение	Разрешение	Точность (1 год)	Входной импеданс
100,000 мВ		119,999	1 мкВ	±(0,2%+10 е.м.р.)	>10 ГОм
1,00000 В		1,19999	10 мкВ	±(0,01%+5 е.м.р.)	>10 ГОм
10,0000 В		11,9999	100 мкВ	±(0,01%+5 е.м.р.)	>10 ГОм
100,000 В		119,999	1 мВ	±(0,01%+5 е.м.р.)	10 МОм
1000,00 В		1010,00	10 мВ	±(0,01%+5 е.м.р.)	10 МОм
Постоянный ток DCI
Диапазон		Макс. значение	Разрешение	Точность (1 год)	Напряжение на нагрузке /сопротивление шунта
10,0000 мА		11,9999	0,1 мкА	±(0,05%+8 е.м.р.)	<0,15 В/10,1 Ом
100,000 мА		119,999	1 мкА	±(0,05%+4 е.м.р.)	<1,5 В/10,1 Ом
1,00000 A		1,19999	10 мкА	±(0,10%+4 е.м.р.)	<0,3 В/0,1 Ом
10,0000 A		11,9999	100 мкА	±(0,25%+4 е.м.р.)	<0,15 В/10 мОм
Переменное напряжение ACV (TrueRMS)
Диапазон		100,000 мВ	1,00000 В	10,0000 В	100,000 В	750,0 В
Макс. значение		119,999	1,19999	11,9999	119,999	757,5
Разрешение		1 мкВ	10 мкВ	100 мкВ	1 мВ	10 мВ
Точность (1 год)	10~20 Гц	±(1,5%+150 е.м.р.)	±(0,5%+150 е.м.р.)	±(0,1%+150 е.м.р.)	±(0,3%+150 е.м.р.)	±(1,0%+150 е.м.р.)
	20~50 Гц	±(1,5%+100 е.м.р.)	±(0,5%+100 е.м.р.)	±(0,1%+100 е.м.р.)	±(0,3%+100 е.м.р.)	±(1,0%+100 е.м.р.)
	50 Гц~20 кГц	±(1,5%+100 е.м.р.)	±(0,5%+100 е.м.р.)	±(0,1%+100 е.м.р.)	±(0,3%+100 е.м.р.)	±(1,0%+100 е.м.р.)
	20 кГц~50 кГц	±(1,5%+100 е.м.р.)	±(0,5%+100 е.м.р.)	±(0,1%+100 е.м.р.)	±(0,3%+100 е.м.р.)	±(1,0%+100 е.м.р.)
	50 кГц~100 кГц	±(1,5%+100 е.м.р.)	±(0,5%+100 е.м.р.)	±(0,1%+100 е.м.р.)	±(0,3%+100 е.м.р.)	±(1,0%+100 е.м.р.)
Переменный ток ACV (True-rms)
Диапазон		10,0000 мА	100,000 мА	1,00000 А	10,0000 А
Макс. значение		11,9999	119,999	1,19999	11,9999
Разрешение		0,1 мкА	1 мкА	10 мкА	100 мкА
Точность (1 год)	10~20 Гц	±(1%+80 е.м.р.)	±(1%+80 е.м.р.)	±(1%+80 е.м.р.)	---
	20~50 Гц	±(0.5%+80 е.м.р.)	±(0,5%+80 е.м.р.)	±(0,5%+80 е.м.р.)	±(0,5%+80 е.м.р.)
	50 Гц~2 кГц	±(0,25%+80 е.м.р.)	±(0,25%+80 е.м.р.)	±(0,25%+80 е.м.р.)	±(0,25%+80 е.м.р.)
	2 кГц~10 кГц	±(2%+80 е.м.р.)	±(2%+80 е.м.р.)	±(2%+80 е.м.р.)	---
Напряжение на нагрузке /сопротивление шунта		<0,15 В/10,1 Ом	<1,5 В/10,1 Ом	<0,3 В/0,1 Ом	<0,15 В/10 мОм
Сопротивление (2-х/4-х проводная схема)
Диапазон		Макс. значение	Разрешение	Тестовый ток		Точность (1 год)
100,000 Ом		119,999	1 мОм	1 мА		±(0,5%+8 е.м.р.)
1,00000 кОм		1,19999	10 мОм	1 мА		±(0,1%+4 е.м.р.)
10,0000 кОм		11,9999	100 мОм	100 мкА		±(0,05%+4 е.м.р.)
100,000 кОм		119,999	1 Ом	10 мкА		±(0,15%+4 е.м.р.)
1,00000 МОм		1,19999	10 Ом	10 мкА		±(0,04%+4 е.м.р.)
10,0000 МОм		11,9999	100 Ом	7.0xRx/(10M+Rx)		±(0,08%+4 е.м.р.)
100,000 МОм		119,999	1 кОм	7.0xRx/(10M+Rx)		±(1,5%+8 е.м.р.)
Частота
Диапазон		Макс. значение	Разрешение	Точность (1 год)		Чувствительность (синус)
5~10 Гц		9,99999	10 мкГц	±(0,05%+100 е.м.р.)		200 мВскз
10~100 Гц		9,99999	100 мкГц	±(0,01%+10 е.м.р.)		40 мВскз
100~100 кГц		99,9999	1 мГц	±(0,005%+2 е.м.р.)		40 мВскз
100 кГц~1 МГц		199,999	1 Гц	±(0,005%+2 е.м.р.)		100 мВскз
Период
Диапазон		Макс. значение	Разрешение	Точность (1 год)		Чувствительность (синус)
1 мкс ~ 10 мкс		9,99999	0,01 нс	±(0,005%+2 е.м.р.)		100 мВскз
10 мкс ~ 10 мс		9,99999	0,1 нс	±(0,005%+2 е.м.р.)		40 мВскз
10 мс ~ 100 мс		99,9999	0,1 мкс	±(0,01%+10 е.м.р.)		40 мВскз
100 мс ~ 200 мс		199,999	1 мкс	±(0,005%+100 е.м.р.)		200 мВскз
Проверка целостности цепи
Диапазон (высокая скорость)		Макс. значение	Разрешение	Точность (1 год)		Тестовый ток
1 кОм		999,9	100 мОм	±(0,1%+20 е.м.р.)		1 мА
Тест диодов
Диапазон (высокая скорость)			Разрешение	Точность (1 год)		Тестовый ток
3,0000 В			100 мкВ	±(0,01%+20 е.м.р.)		1 мА
10,0000 В			100 мкВ	±(0,01%+20 е.м.р.)		100 мкА
10,0000 В			100 мкВ	±(0,01%+20 е.м.р.)		10 мкА

Данные приведены при медленной скорости измерения (кроме режимов проверки целостности цепей и теста диодов)

Общие данные

• Питание 220 В
• Габаритные размеры 277х115х365 мм
• Масса 2,5 кг
• Габариты в упаковочной таре 350х250х440 мм, вес 5 кг.

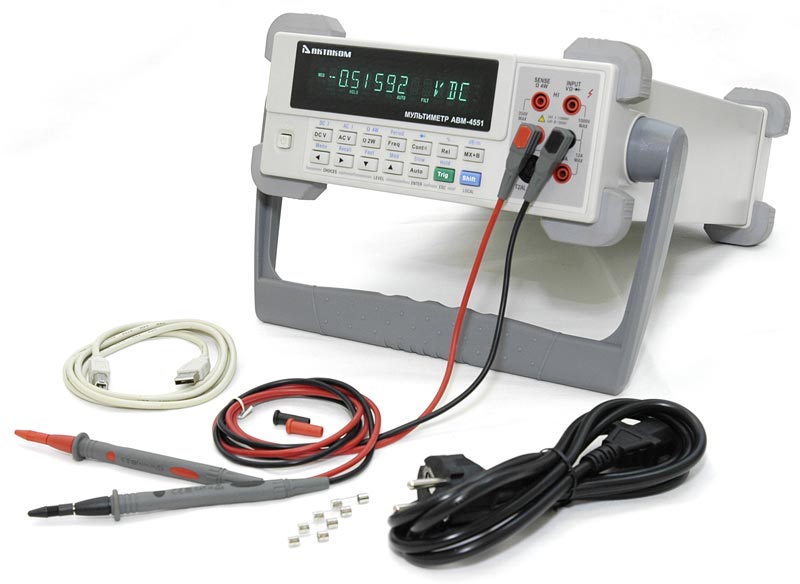

Стандартная комплектация

• Мультиметр
• Кабель питания
• Измерительные щупы
• Руководство по эксплуатации

Дополнительная комплектация

• Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
• Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
• Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
• Актаком АСА-2308 адаптер для проводов, не имеющих разъема
• Магнитный адаптер Актаком АСА-2207
• Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
• Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
• Переходник-шунт PTL-2172
• Универсальный набор аксессуаров АСА-2907
• Программное обеспечение.*
* Программное обеспечение находится в стадии разработки. Выпуск ожидается во втором квартале 2016 года
