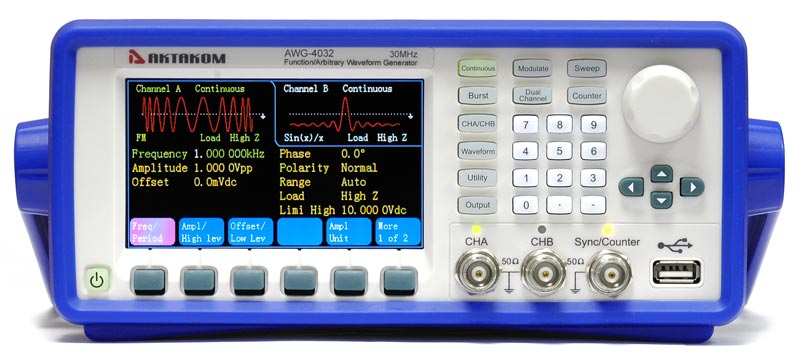

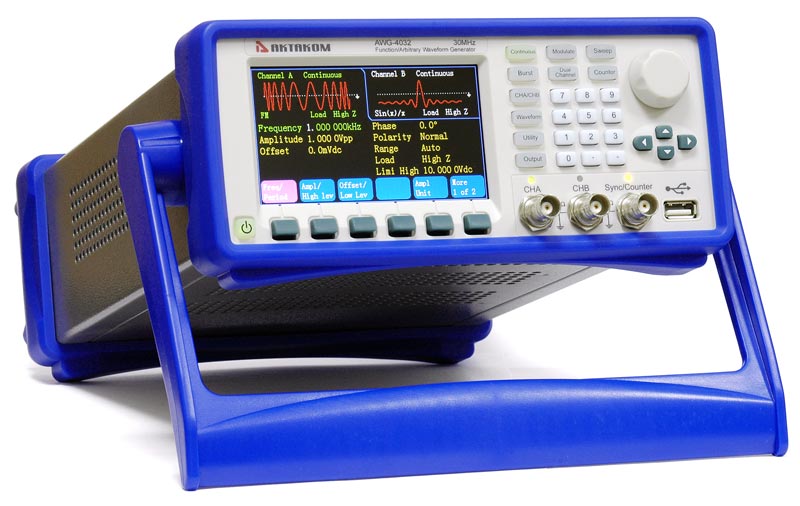

AWG-4032 Генератор сигналов специальной формы

  • Цена - по запросу

  • Производитель: Aktakom
  • Модель: AWG-4032
  • Наличие: Нет в наличии
Универсальный генератор стандартных (5 форм) и специальной форм сигналов (50 типов). 2 канала. Полоса - 1 мкГц…30 МГц (синус). Дискретизация 120 Мвыб/с. Макс. количество точек - 4 К. Разрешение по вертикали: 14 бит. Амплитуда 0,1 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ШИМ, SUM, ЧМн, двоич. ФМ (BPSK). Режим качания частоты. Режим пачек импульсов. Частотомер 6 разрядов, 350 МГц. Цветной графический ЖК-дисплей. Интерфейс USB-host, USB-device; RS-232. Габариты 334 х 256 х 106 мм. Вес 3 кг

Генератор сигналов специальной формы АКТАКОМ серии AWG-40x2 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов АКТАКОМ серии AWG-40x2 найти применение в сферах разработки и тестирования электронных устройств, научных исследований, образования. Высокая функциональность и невысокая цена делают генератор сигналов специальной формы АКТАКОМ серии AWG-40x2 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.

Технические характеристики

Максимальная выходная частота 10 МГц (AWG-4012)
20 МГц (AWG-4022)
30 МГц (AWG-4032)
40 МГц (AWG-4042)
60 МГц (AWG-4062)
Количество каналов 2
Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Встроенные специальной формы 50 типов
Произвольная форма

Частотные характеристики

Диапазон синусоидальный сигнал 1 мкГц ... 10 МГц (AWG-4012)
1 мкГц ... 20 МГц (AWG-4022)
1 мкГц ... 30 МГц (AWG-4032)
1 мкГц ... 40 МГц (AWG-4042)
1 мкГц ... 60 МГц (AWG-4062)
прямоугольный сигнал 1 мкГц ... 10 МГц
импульсный сигнал 1 мкГц ... 10 МГц
другие формы 1 мкГц ... 5 МГц
Встроенные формы Количество точек участвующих в формировании сигнала 4…4096
Разрешение по частоте 1 мкГц
Точность установки (18°C ... 28°C) ±(50 ppm + 1 мкГц)

Синусоидальный сигнал

Коэффициент гармоник ≤-60 дБн (DC-5 МГц)
≤-50 дБн (5 МГц - 30 МГц)
≤-45 дБн (≥30 МГц)
Общие гармонические искажения <0.1%

Прямоугольный сигнал

Время нарастания / спада ≤ 20 нс
Выброс ≤ 10 %
Коэф. заполнения 0,1% ... 99,9% (мин. длительность 50 нс)

Треугольный сигнал

Симмметрия 0 ... 100%

Импульсный сигнал

Длительность 50 нс ... 2000 с
Время нарастания / спада ≤ 20 нс

Пользовательская (произвольная) форма

Количество точек участвующих в формировании сигнала 4096
Вертикальное разрешение 14 бит (канал CHA), 10 бит (канал CHB)
Частота дискретизации 120 Мвыб/с (кроме AWG-4052); 150 МВыб/с (AWG-4062)
Энергонезависимая память 5 редактируемых форм

Амплитуда

Амплитуда (50 Ом) 0,1 мВп-п -10 Вп-п (≤ 20 МГц) 0,1 мВп-п -7,5 Вп-п (> 20 МГц)
Амплитуда (выс. импеданс) 0,2 мВп-п -20 Вп-п (≤ 20 МГц)
0,2 мВп-п -15 Вп-п (> 20 МГц)
Вертикальное разрешение (50 Ом) 1 мВп-п (≥1 Вп-п) 0,1 мВп-п (<1 Вп-п)
Вертикальное разрешение (выс. импеданс) 2 мВп-п (≥2 Вп-п) 0,2 мВп-п (<2 Вп-п)
Точность (1 кГц, синус, DC смещение = 0) ±(1 %+1 мВп-п)
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) ±0.2 дБ (<5 МГц)
±0.3 дБ (5 МГц ... 20 МГц)
±0.5 дБ (≥20 МГц)

DC смещение

Диапазон (DC) ±5 В (50 Ом), ±10 В (высокий импеданс)
Погрешность ±(1% + 1 мВ.)
Разрешение (50 Ом) 1 мВ (смещение ≥ 0,5 В) 0,1 мВ (смещение < 0,5 В)
Разрешение (выс. импеданс) 2 мВ (смещение ≥ 1 В) 0,2 мВ (смещение < 1 В)

AM Модуляция (выход CHA)

Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (1 мГц ... 100 кГц)
Коэффициент модуляции 0% ... 120%

ЧМ Модуляция (выход CHA)

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)

ФМ Модуляция (выход CHA)

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)
Девиация 0 ... 360°

Частотная и фазовая манипуляция (выход CHA)

Тип ЧМн (FSK), ФМн (BPSK)
Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний/Внешний
Диапазон ЧМн 1 мкГц ... максимальная частота
Частота переключения ЧМн 1 мГц ... 100 кГц
Фаза переключения ФМн 0 ... 360°

ШИМ модуляция (выход CHA)

Частота 1 мГц ... 100 кГц
Несущая импульсный
Источник Внутренний / Внешний
Девиация 0% ... 99%

SUM модуляция (выход CHA)

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 1 МГц)
Коэффициент модуляции 0% ... 100%

Режим свипирования (выход CHA)

Тип свипирования по частоте
Интервал свипирования 5 мс ... 500 с
Закон линейный / логарифмический
Направление Вверх / Вниз
Время прямого хода /возврата 0 ... 500 с
Список свипирования до 600 шагов, время шага 5 мс ... 500 с
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов (выход CHA)

Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период 1 мкс ... 500 с
Тип Количество импульсов: 1 ... 1 000 000
Начальная / Конечная фаза 0° ... 360°
Источник запуска Ручной, внешний, внутренний

Режим суммирования каналов (выход CHB)

Связь по частоте Отношение частот / разность частот
Связь по амплитуде и DC смещению Разность амплитуд / разность смещений
Комбинированный выход Объединение амплитуд 0% ... 100%

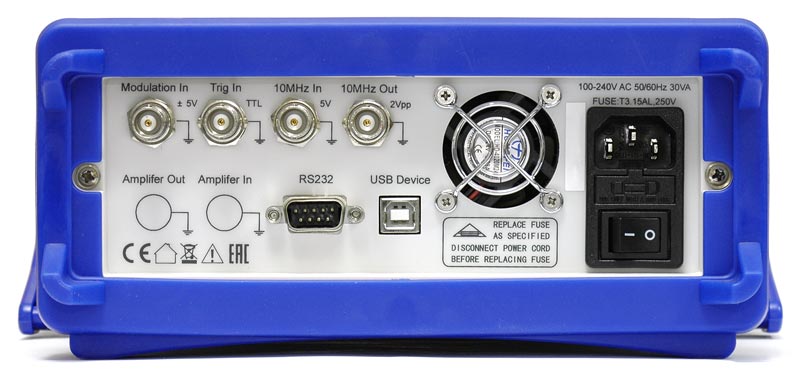

Вход запуска и модуляции

Уровень запуска TTL
Уровень модуляции ±5 Вп-п (полная шкала)
Входной импеданс > 10 К номинальный
Тип разъема BNC

Выход синхроимпульса (Sync )

Форма прямоугольный импульс
Уровень 5 В (выс. импеданс) 2,5 В (50 Ом)
Частота и длительность импульса изменяемая в зависимости от рабочего режима
Фронт нарастания < 10 нс (типичное)
Входной импеданс 50 Ом (типичное)
Тип разъема BNC

Частотомер

Частотный диапазон Один канал: 100 мГц ... 350 МГц
Разрешение по частоте 6 разрядов/с
Измерение периода и длительности импульса 100 нс ... 20 с
Измерение коэф. заполнения 1% ... 99%
Чувствительность 20 мВскз ... 5 Вскз 10 мГц ... 100 МГц
40 мВскз ... 5 Вскз 100 мГц ... 200 МГц
50 мВскз ... 5 Вскз 200 мГц ... 350 МГц
Время стробирования 1 мс ... 500 с
Связь AC, DC
Уровень запуска -3 В ... 3 В
ФНЧ отключаемый

Вход тактирования

Тактовая частота 10 МГц ± 100 кГц
Амплитуда 1 Вп-п ... 5 Вп-п
Входной импеданс 5 кОм, AC связь

Выход тактирования

Тактовая частота 10 МГц
Амплитуда >1 Вп-п
Выходной импеданс 5 кОм, AC связь

Основные характеристики

Тип дисплея Жидкокристаллический, 4.3" TFT, 480 х 272
Интерфейс USB device, USB host, RS-232
Питание 100...240 В АС скз, 45...65 Гц
Потребляемая мощность не более 30 Вт
Рабочая температура 0...40 °C
Габаритные размеры 334 х 256 х 106 мм
Масса 3 кг

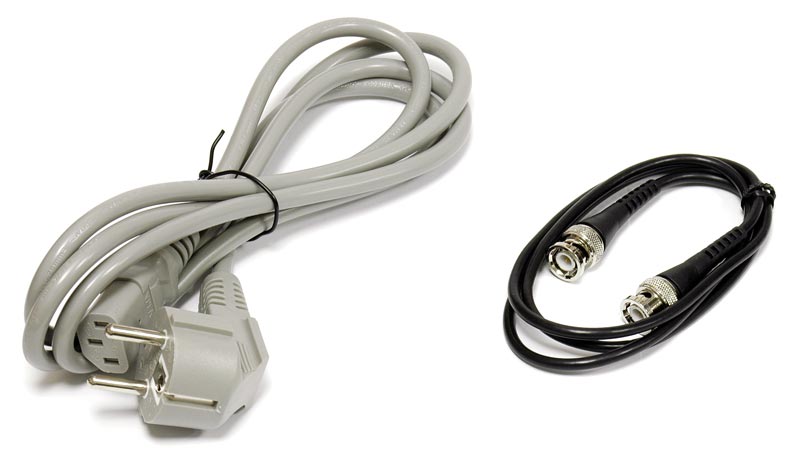

Стандартная комплектация

  • Генератор сигналов
  • Шнур питания
  • Кабель BNC
  • Руководство по эксплуатации
