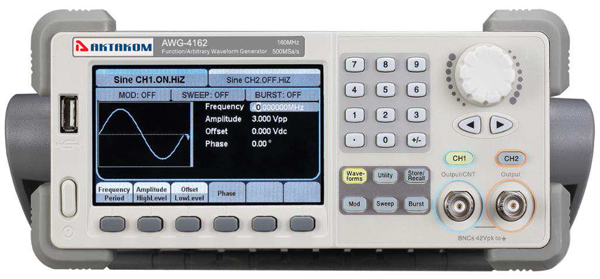

AWG-4082 Генератор сигналов специальной формы

  • Цена - по запросу

  • Производитель: Aktakom
  • Модель: AWG-4082
  • Наличие: Нет в наличии
Универсальный генератор стандартных (5 форм) и специальной форм сигналов (39 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…80 МГц (синус). Дискретизация 500 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 512 К (канал CH2) и 16 К (канал CH1). Режимы модуляции АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Цветной графический ЖК-дисплей с поддержкой формы (4.3" TFT, 480 х 272). Интерфейс USB-host, USB -device. Встроенный частотомер до 200МГц, Габариты 261 х 105 х 344 мм. Вес 2,8 кг

Технические характеристики

Характеристика Значение
Максимальная выходная частота

80 МГц

Количество каналов

2

Форма сигнала Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC
39 типов специальной формы

Частотные характеристики

Диапазон синусоидальный сигнал 1 мкГц ~ 80 МГц
прямоугольный сигнал 1 мкГц ~ 30 МГц
импульсный сигнал 1 мкГц ~ 20 МГц
пилообразный и треугольный сигнал 1 мкГц ~ 2 МГц
белый шум (Гаусс) полоса 100 МГц (-3дБ)
специальной формы 1 мкГц ~ 20 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) 2 ppm

Синусоидальный сигнал

Коэффициент гармоник
DC-1 МГц <-54 дБн
1 МГц - 10 МГц <-46 дБн
10 МГц - 80 МГц
<-36 дБн
Общие гармонические искажения <0.2% (DC ~ 20 кГц,1 Вп-п)
Негармонические искажения

< -70 дБн (DC ~ 1 МГц)

Фазовый шум -116 дБн/Гц @ 100 кГц

Прямоугольный сигнал

Время нарастания / спада < 8 нс
Выброс < 3 % (1 кГц, 1 Вп-п)
Коэф. заполнения 1 мГц ~ <10 MГц 20% ~ 80%
10 мГц ~ 30 MГц 40% ~ 60%
Ассиметрия 1% от периода + 5 нс (1 кГц, 1 Вп-п, 50% коэф. заполнения)
Джиттер 100 пс (типичное, СКЗ)

Треугольный сигнал

Нелинейность < 0,1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия 0 ~ 100%

Импульсный сигнал

Длительность импульса
≥12 нс
Период 25 нс ~ 1 000 000 с
Коэффициент заполнения 0,0001% ~ 99,9999%
Время нарастания / спада 6 нс ~ 6 с, 100 пс разрешение
Выброс < 3%
Джиттер <100 пс (типичное, СКЗ)

Специальная форма


Максимальное количество точек участвующих в формировании сигнала 16 К (СН1) / 512 К (CH2)
Вертикальное разрешение 14 бит
Частота дискретизации 500 Мвыб/сек
Время нарастания / спада < 10 нс (типичное)
Джиттер (СКЗ) < 2 нс

Характеристики выхода:

Канал (выход)

CH1 / CH2

Амплитуда (50 Ом)

1 мВп-п -10 Вп-п (≤40 МГц)
1 мВп-п - 5 Вп-п (40 МГц~80 МГц)
Вертиакальное разрешение (100 кГц, синус) ±(1 %+1 мВп-п)
Неравномерность АЧХ (синус, 5 Вп-п)

±0.1 дБ (≤10 МГц)
±0.2 дБ (≤60 МГц)
±0.4 дБ (≤80 МГц)
Задержка между каналами <1 нс

DC смещение:

Канал (выход)

CH1 / CH2

Диапазон (DC) ±5 В (50 Ом)
±10 В (высокий импеданс)
Погрешность

± (1%+1 мВ)

Выходной разъем:

Канал (выход)

CH1 / CH2

Импеданс 50 Ом
Защита защита от короткого замыкания

AM Модуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 50 кГц)
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)
Девиация частоты 0 ~ 2.5 МГц

ФМ Модуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)
Девиация 0 ~ 360° ; 0,1° разрешение

Частотная манипуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)

Амплитудная манипуляция (CH1/CH2):

Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)

ШИМ модуляция(CH1/CH2):

Частота
1 мГц ~ 50 кГц
Несущая импульсный
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, специальной (кроме DC)

Режим свипирования (качания)(CH1/CH2):

Форма синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Закон линейный / логарифмический
Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с + 0.1%
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов(CH1/CH2):

Форма
синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Несущая 2 мГц ~ 100 МГц
Тип Количество импульсов: 1 ~ 1000000 , непрерывный, стробированный
Начальная / Конечная фаза 0° ~ 360°
Время стояния
1 мкс ~ 1000 с + 0.1%
Задержка запуска 232 нс ~ 34 с
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний

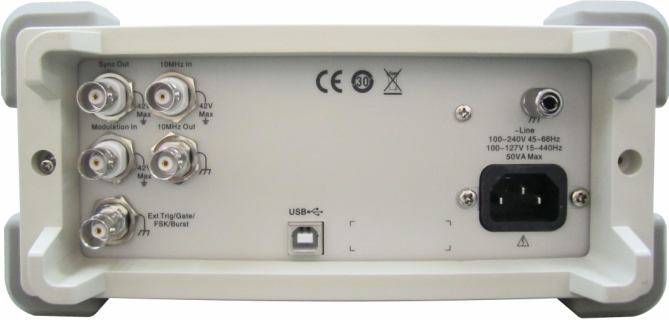

Вход внешней модуляции (Modulation On):

Внешняя модуляция ±4,5 Вп-п = 100% модуляции (>5 кОм входной импеданс)
Тип разъема
BNC

Вход запуска (Ext Trig/Gate):

Уровень TTL
длительность импульса
> 50 нс
Входной импеданс > 5 К, DC связь
Время отклика свипирование:< 380 нс (типичное)
Тип разъема
BNC

Выход запуска (Ext Trig/Gate):

Уровень TTL
Длительность импульса > 60 нс (типичное)
Выходной импеданс 50 Ом (типичное)
Максимальная частота
1 МГц
Тип разъема BNC

Выход синхроимпульса (Sync Out):

Уровень TTL
Длительность > 50 нс (типичное)
Входной импеданс 50 Ом (типичное)
Максимальная частота
2 МГц
Тип разъема BNC

Вход внешнего опорного генератора (10MHz In):

Частота
10 МГц ± 50 Гц
Уровень 2.3 Вп-п ~ 3.3 Вп-п
Входной импеданс 1 кОм (AC связь)
Тип разъема BNC

Выход внешнего опорного генератора (10MHz Out):

Частота
10 МГц
Уровень >1 Вп-п
Входной импеданс 50 Ом (AC связь)
Тип разъема BNC

Частотомер:

Измеряемый параметр Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон Один канал: 100 мГц ~ 200 МГц
Разрешение по частоте 6 разрядов/с
Диапазон амплитуд и чувствительность (немодулированный сигнал)
AC связь 1 Гц ~ 200 MГц 100 мВскз ~ 5 Вп-п
DC связь DC диапазон девиации
+1.5 В
100 мГц ~ 100 МГц
50 мВ ~ ±2.5 В
100 МГц ~ 200 МГц
100 мВ ~ ±2.5 В
Длительность импульса и коэффициент заполнения 1 Гц ~ 10 МГц (50 мВп-п ~ 5 Вп-п)
Параметры входа Входной импеданс 1 МОм
Тип свяи AC, DC
ВЧ режекция
ON / OFF
Система запуска Уровень запуска: -3 В ~ 1.8 В

Основные характеристики:

Тип дисплея Жидкокристаллический, 4.3" TFT, 480 х 272
Питание 100~240 В АСскз,45~66 Гц, CATII
Интерфейс USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN
Потребляемая мощность не более 30 Вт
Рабочая температура 0 °C...40 °C
Габаритные размеры 261 х 105 х 344 мм
Вес

2,8 кг, вес в упаковочной таре 3,8 кг

Стандартная комплектация

  • Генератор сигналов
  • Шнур питания
  • Руководство по эксплуатации

Дополнительная комплектация

  • Амплитудный усилитель АКТАКОМ AVA-1408
  • Амплитудный усилитель АКТАКОМ AVA-1420
  • Амплитудный усилитель АКТАКОМ AVA-1745
  • Амплитудный усилитель АКТАКОМ AVA-1804
  • Амплитудный усилитель АКТАКОМ AVA-1810
  • Программное обеспечение AWGM AWG Manager Программное обеспечение

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
