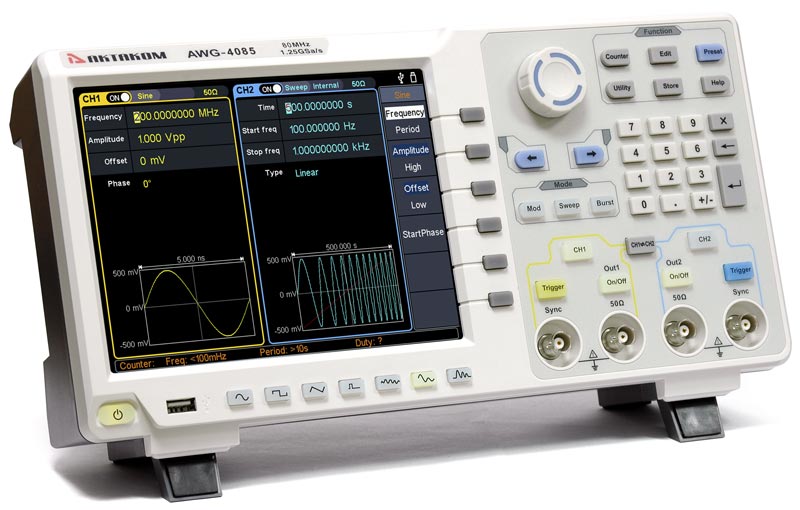

AWG-4085 Генератор сигналов специальной формы

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (152 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…80 МГц (синус). Разрешение по вертикали: 14 бит. Встроен. формы: дискретизация: 1,25 Гвыб/сек, макс. количество точек - 1 М. Произвольная форма: 1,25 Гвыб/сек, до 1 М точек. Режимы модуляции АМ, ЧМ, ФМ, АМн (ASK, OSK), ЧМн (FSK, 3FSK, 4FSK), ФМн (BPSK), ШИМ. Свипирование. Режим пачек импульсов. Генератор гармоник. 7-разрядный частотомер до 200 МГц, Сенсорный цветной граф. ЖК-дисплей (8" TFT, 800 х 600). Интерфейс USB-host, USB -device, LAN. Поддержка SCPI и LabView. Габариты 340 х 177 х 90 мм. Вес 2,5 кг

Технические характеристики

Максимальная выходная частота	80 МГц (AWG-4085) 100 МГц (AWG-4115) 160 МГц (AWG-4165) 200 МГц (AWG-4205) 250 МГц (AWG-4255)
Количество каналов	2
Частота дискретизации	1,25 Гвыб/сек
Вертикальное разрешение	14 бит
Форма сигнала	Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 152 типа Произвольная форма Гармоники
Частотные характеристики
Диапазон	синусоидальный сигнал				1 мкГц ... 80 МГц (AWG-4085) 1 мкГц ... 100 МГц (AWG-4115) 1 мкГц ... 160 МГц (AWG-4165) 1 мкГц ... 200 МГц (AWG-4205) 1 мкГц ... 250 МГц (AWG-4255)
	прямоугольный сигнал				1 мкГц ... 50 МГц (AWG-4165, AWG-4205, AWG-4165) 1 мкГц ... 40 МГц (AWG-4115) 1 мкГц ... 30 МГц (AWG-4085)
	импульсный сигнал				1 мкГц ... 25 МГц
	пилообразный сигнал				1 мкГц ... 5 МГц
	гармоники				1 мкГц ... 40 МГц (AWG-4085) 1 мкГц ... 50 МГц (AWG-4115) 1 мкГц ... 80 МГц (AWG-4165) 1 мкГц ... 100 МГц (AWG-4205) 1 мкГц ... 125 МГц (AWG-4255)
	белый шум				120 МГц (-3 дБ, тип.)
	встроенные формы				1 мкГц ... 15 МГц
	произвооьная форма				1 мкГц ... 50 МГц
Разрешение по частоте					1 мкГц
Точность установки (18°C ... 28°C)					±1 ppm
Синусоидальный сигнал
Коэффициент гармоник				≤-65 дБн (DC ~ 1 МГц) ≤-60 дБн (>1 МГц ~ 10 МГц) ≤-50 дБн (>10 МГц ~ 120 МГц) ≤-45 дБн (>120 МГц)
Общие гармонические искажения				<0.05% (10 Гц ~ 20 кГц, 1 Вп-п)
Негармонические искажения (типичное, 0 дБм)				<-70 дБн (DC ~ 10 МГц) <-70 дБн + 6 дБ/октава (> 10 МГц)
Фазовый шум (типичное, 0 дБм)				-110 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания / спада				≤ 5 нс
Выброс				≤ 3 %
Коэффициент заполнения				50%
Джиттер (скз)				300 пс + 100 ppm
Треугольный сигнал
Симмметрия				0 ... 100%
Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия)				≤1%
Импульсный сигнал
Длительность			12 нс ... 996875 с
Время нарастания / спада			≤ 7 нс
Выброс			<3%
Джиттер (скз)			300 пс + 100 ppm
Гармоники
Порядок гармоник			≤ 16
Тип гармоники			четная, нечетная, все, пользовательская
Амплитуда / Фаза			может задаваться для каждой гармоники
Пользовательская (произвольная) форма
Количество точек, участвующих в формировании сигнала			2...1 М точек
Вертикальное разрешение			14 бит
Время нарастания / спада			<7 нс
Джиттер (скз)			3 нс
Амплитуда
Амплитуда (50 Ом)			1 мВп-п -10 Вп-п (≤ 40 МГц) 1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц) 1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц) 1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц)
Амплитуда (выс. импеданс)			2 мВп-п -20 Вп-п (≤ 40 МГц) 2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц) 2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц) 2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц)
Вертикальное разрешение			1 мВп-п или 4 разряда
Точность (1 кГц, синус, DC смещение = 0)			±(1 %+1 мВп-п)
DC смещение
Диапазон (DC)			±5 Впик - амплитуда Впп/2 (50 Ом) ±10 Впик - амплитуда Впп/2 (высокий импеданс)
Погрешность			±(1% + 1 мВ + амплитуда Впп *0,5%)
Разрешение			1 мВп-п или 4 разряда
Модуляция
Тип модуляции			АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн ( ФМн, бинарная ФМн)
AM Модуляция
Несущая			синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник			Внутренний / Внешний
Модулирующий сигнал			синус, прямоугольный, пила, белый шум, специальной формы
Коэффициент модуляции			0% ... 100%
Частота модуляции			2 мГц ... 100 кГц
ЧМ Модуляция
Несущая			синус, прямоугольный, пила, специальной (кроме DC)
Источник			Внутренний / Внешний
Модулирующий сигнал			синус, прямоугольный, пила, белый шум, специальной формы
Частота модуляции			2 мГц ... 100 кГц
ФМ Модуляция
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, белый шум, специальной формы
Девиация		0 ... 180°
Частота модуляции		2 мГц ... 100 кГц
Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний
Форма модулирующего сигнала		меандр (50% скважность)
Частота переключения ЧМн		2 мГц ... 1 МГц
Фазовая манипуляция (ФМн, бинарная ФМн)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн)
Форма модулирующего сигнала		меандр (50% скважность)
Частота переключения		2 мГц ... 1 МГц
Амплитудная манипуляция (АМн, ОМн)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний (АМн); Внутренний (ОМн)
Форма модулирующего сигнала		меандр (50% скважность)
Частота переключения		2 мГц ... 1 МГц
ШИМ модуляция
Несущая		импульсный
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, белый шум, специальной формы
Девиация		0%... 100%
Частота модуляции		2 мГц ... 100 кГц
Режим свипирования
Тип свипирования		по частоте
Интервал свипирования		1 мс ... 500 с ± 1%
Закон		линейный / логарифмический
Источник запуска		Ручной, внешний, внутренний
Режим пачек импульсов
Форма		синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период		10 нс ... 500 с
Количество импульсов		1 ... 50000
Источник запуска		внешний
Частотомер
Частотный диапазон		100 мГц ... 350 МГц
Разрешение по частоте		7 разрядов
Измеряемые параметры		частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса
Основные характеристики

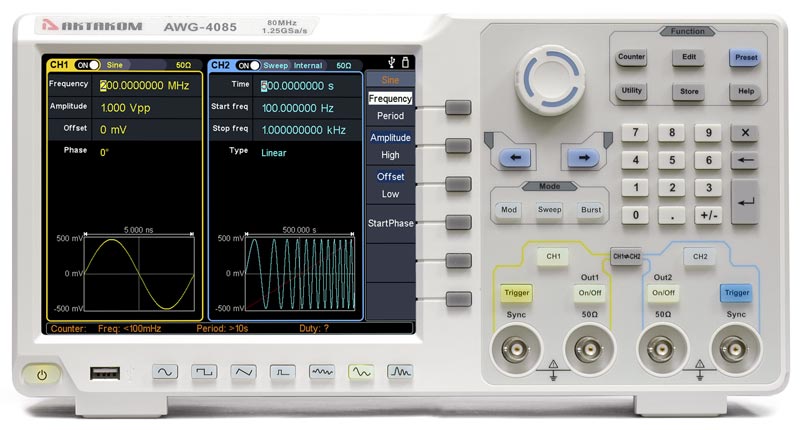

Тип дисплея		Сенсорный, ЖК, 8", 800 х 600
Интерфейс		USB device, USB host, LAN

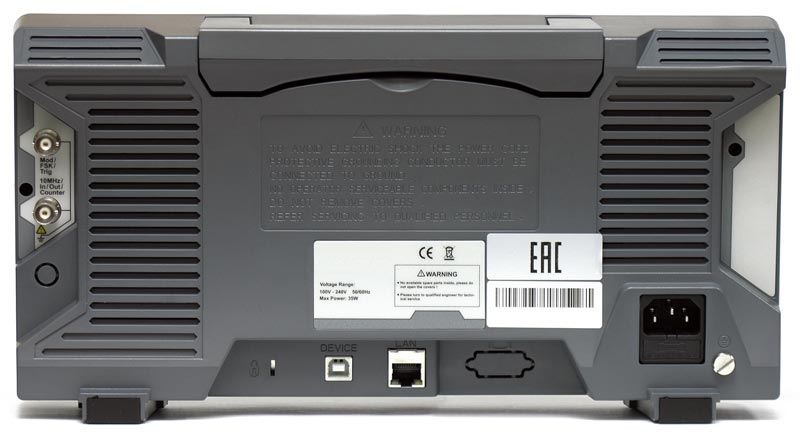

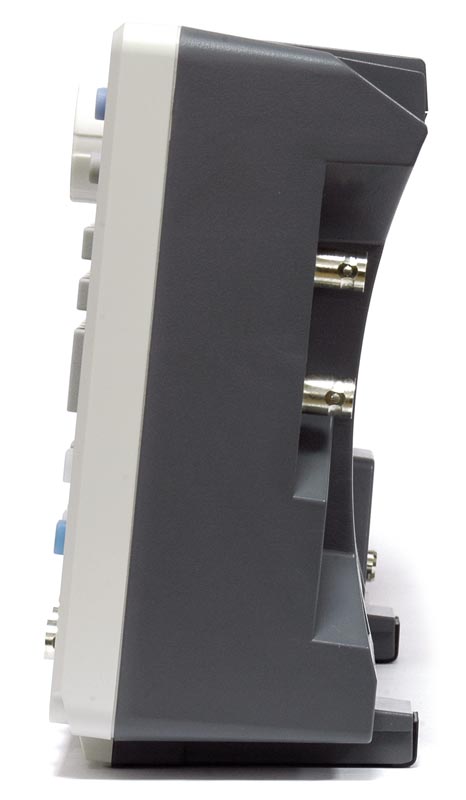

Входы / Выходы		Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора
Питание		100...240 В АС скз, 45...65 Гц
Рабочая температура		0...40 °C
Габаритные размеры		340 x 177 x 90 мм
Масса		2,5 кг

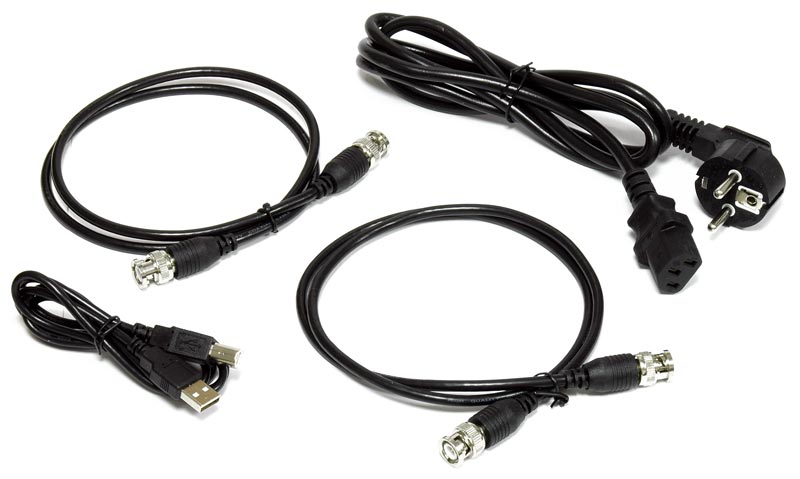

Стандартная комплектация

• Генератор
• Кабель питания
• Кабель USB
• Кабель BNC
