AWG-4101 Генератор сигналов специальной формы

  • 81 840 руб.

- +
  • Производитель: Aktakom
  • Модель: AWG-4101
  • Наличие: 1
  • Готов к отгрузке: 25 мая 2024

0 отзывов / Написать отзыв

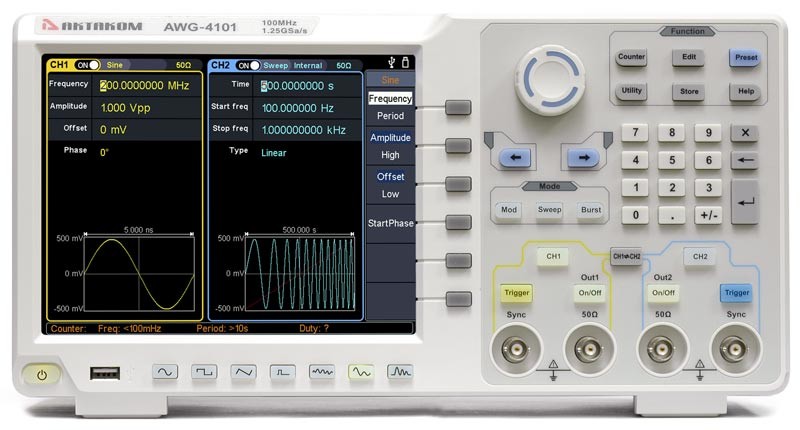

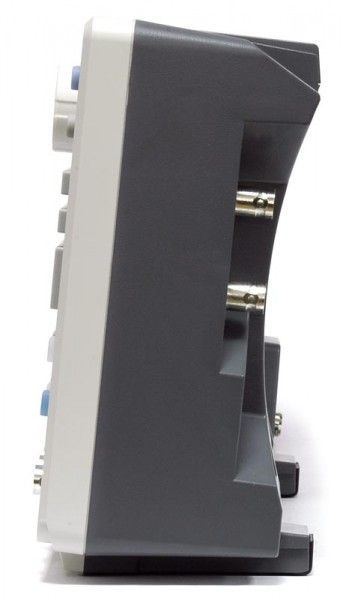

Генератор сигналов специальной формы AWG-4101

Описание  Генератора сигналов специальной формы AWG-4101

  • Универсальный генератор стандартных (5 форм) и специальной форм сигналов (152 типов), пачек импульсов. 2 канала.
  • Полоса - 1мкГц…100 МГц (синус).
  • Разрешение по вертикали: 14 бит.
  • Встроен. формы: дискретизация: 1,25 Гвыб/сек, макс. количество точек - 1 М.
  • Произвольная форма: 1,25 Гвыб/сек, до 1 М точек.
  • Режимы модуляции АМ, ЧМ, ФМ, АМн (ASK, OSK), ЧМн (FSK, 3FSK, 4FSK), ФМн (BPSK), ШИМ.
  • Свипирование.
  • Режим пачек импульсов.
  • Генератор гармоник.
  • 7-разрядный частотомер до 200 МГц, Сенсорный цветной граф.
  • ЖК-дисплей (8" TFT, 800 х 600).

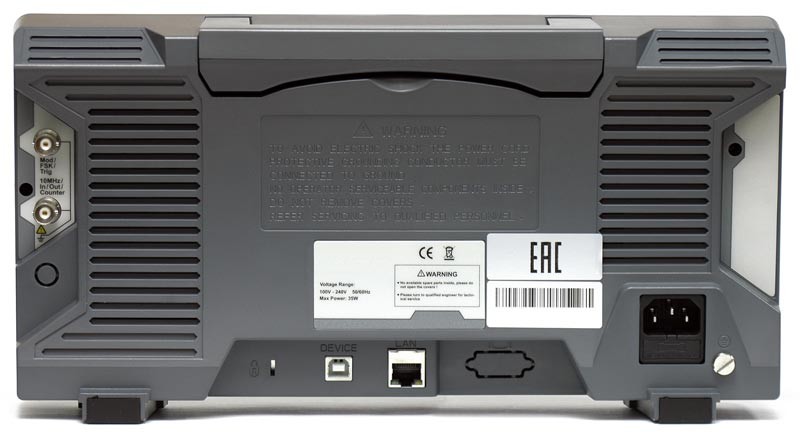

  • Интерфейс USB-host, USB -device, LAN.
  • Поддержка SCPI и LabView.
  • Габариты 340 х 177 х 90 мм. Вес 2,5 кг

Особенности

Тип генератора Специальной формы, Универсальный
Кол-во каналов (для генераторов) 2
Интерфейс USB, LAN
Максимальная частота дискретизации 1.25ГГц
Частотный диапазон 1 мкГц ... 100 МГц

Технические характеристики Генератора сигналов специальной формы AWG-4101

Технические параметры

Значение

Общие характеристики

Максимальная выходная частота

80 МГц (AWG-4085)
100 МГц (AWG-4101)
160 МГц (AWG-4165)
250 МГц (AWG-4255)

Количество каналов

2

Частота дискретизации

1,25 Гвыб/сек

Вертикальное разрешение

14 бит

Форма сигнала

Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Встроенные специальной формы 152 типа
Произвольная форма
Гармоники

Частотные характеристики

Диапазон

синусоидальный сигнал

1 мкГц ... 80 МГц (AWG-4085)
1 мкГц ... 100 МГц (AWG-4101)
1 мкГц ... 160 МГц (AWG-4165)
1 мкГц ... 250 МГц (AWG-4255)

прямоугольный сигнал

1 мкГц ... 50 МГц (AWG-4165, AWG-4255)
1 мкГц ... 40 МГц (AWG-4101)
1 мкГц ... 30 МГц (AWG-4085)

импульсный сигнал

1 мкГц ... 25 МГц

пилообразный сигнал

1 мкГц ... 5 МГц

гармоники

1 мкГц ... 40 МГц (AWG-4085)
1 мкГц ... 50 МГц (AWG-4101)
1 мкГц ... 80 МГц (AWG-4165)
1 мкГц ... 125 МГц (AWG-4255)

белый шум

120 МГц (-3 дБ, тип.)

встроенные формы

1 мкГц ... 15 МГц

произвольная форма

1 мкГц ... 50 МГц

Разрешение по частоте

1 мкГц

Точность установки (18°C ... 28°C)

±1 ppm

Синусоидальный сигнал

Коэффициент гармоник

≤-65 дБн (DC ~ 1 МГц)
≤-60 дБн (>1 МГц ~ 10 МГц)
≤-50 дБн (>10 МГц ~ 120 МГц)
≤-45 дБн (>120 МГц)

Общие гармонические искажения

<0.05% (10 Гц ~ 20 кГц, 1 Вп-п)

Негармонические искажения (типичное, 0 дБм)

<-70 дБн (DC ~ 10 МГц)
<-70 дБн + 6 дБ/октава (> 10 МГц)

Фазовый шум (типичное, 0 дБм)

-110 дБн/Гц @ 10 кГц (10 МГц)

Прямоугольный сигнал

Время нарастания / спада

≤ 5 нс

Выброс

≤ 3 %

Коэффициент заполнения

50%

Джиттер (скз)

300 пс + 100 ppm

Треугольный сигнал

Симмметрия

0 ... 100%

Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия)

≤1%

Импульсный сигнал

Длительность

12 нс ... 996875 с

Время нарастания / спада

≤ 7 нс

Выброс

<3%

Джиттер (скз)

300 пс + 100 ppm

Гармоники

Порядок гармоник

≤ 16

Тип гармоники

четная, нечетная, все, пользовательская

Амплитуда / Фаза

может задаваться для каждой гармоники

Пользовательская (произвольная) форма

Количество точек, участвующих в формировании сигнала

2...1 М точек

Вертикальное разрешение

14 бит

Время нарастания / спада

<7 нс

Джиттер (скз)

3 нс

Амплитуда

Амплитуда (50 Ом)

1 мВп-п -10 Вп-п (≤ 40 МГц)
1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц)
1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц)
1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц)

Амплитуда (выс. импеданс)

2 мВп-п -20 Вп-п (≤ 40 МГц)
2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц)
2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц)
2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц)

Вертикальное разрешение

1 мВп-п или 4 разряда

Точность (1 кГц, синус, DC смещение = 0)

±(1 %+1 мВп-п)

DC смещение

Диапазон (DC)

±5 Впик - амплитуда Впп/2 (50 Ом)
±10 Впик - амплитуда Впп/2 (высокий импеданс)

Погрешность

±(1% + 1 мВ + амплитуда Впп *0,5%)

Разрешение

1 мВп-п или 4 разряда

Модуляция

Тип модуляции

АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн ( ФМн, бинарная ФМн)

AM Модуляция

Несущая

синус, прямоугольный, пила, треугольный, специальной (кроме DC)
