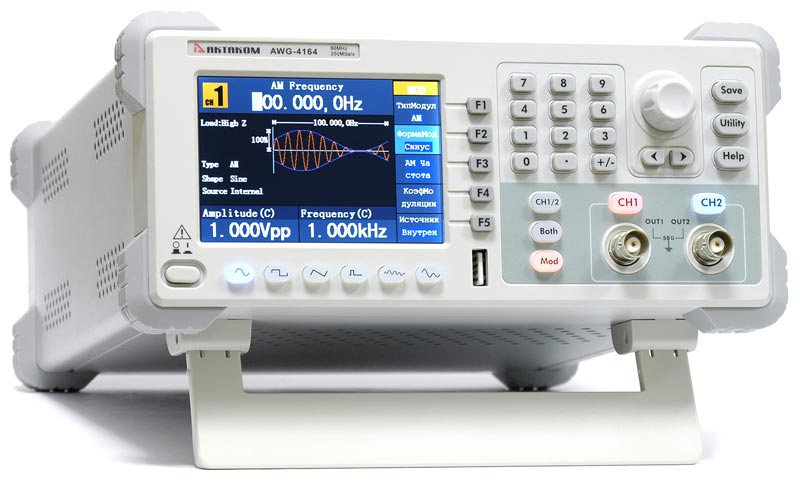

AWG-4124 Генератор сигналов специальной формы

  • 34 098 руб.

  • Последняя цена (на момент наличия)

  • Производитель: Aktakom
  • Модель: AWG-4124
  • Наличие: Нет в наличии

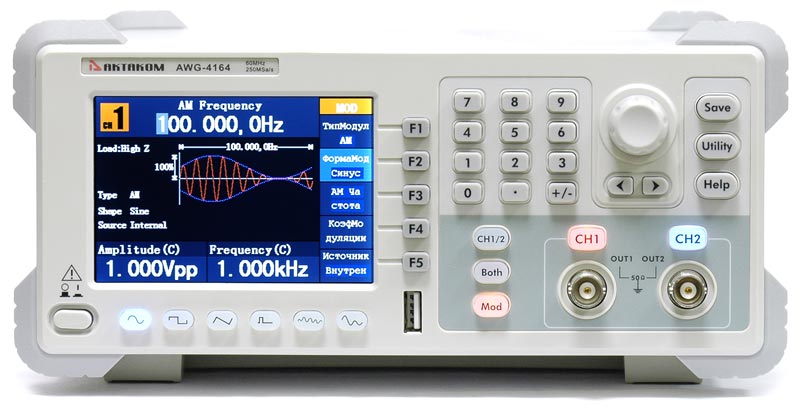

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (45 типов). 2 канала. Полоса - 1мкГц…25 МГц (синус). Дискретизация 125 Мвыб/сек. Макс. количество точек - 8 К. Разрешение по вертикали: 14 бит. Амплитуда 1 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ЧМн.. Режим качания частоты. Режим пачек импульсов. Частотомер 6 разрядов, 200 МГц. Цветной графический ЖК-дисплей 3,9" (480х320). Интерфейс USB-host, USB -device; RS-232 (опция). Габариты 235 х 110 х 295 мм. Вес 3 кг

Генератор сигналов специальной формы AWG-4124 использует технологию прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Высокая функциональность и небольшая стоимость делают генератор сигналов AWG-4124 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.

Технические характеристики

Характеристика Значение
Максимальная выходная частота 25 МГц
Количество каналов 2
Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой;
Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка
Произвольная (пользовательская) форма

Частотные характеристики

Диапазон синусоидальный сигнал 1 мкГц ~ 25 МГц
прямоугольный сигнал 1 мкГц ~ 5 МГц
импульсный сигнал 1 мкГц ~ 5 МГц
пилообразный и треугольный сигнал 1 мкГц ~ 1 МГц
белый шум (Гаусс) полоса 25 МГц (-3дБ)
специальной формы 1 мкГц ~ 10 МГц

Синусоидальный сигнал

Неравномерность АЧХ (амплитуда 1 Вп-п (4 дБм) относительно 1 кГц) ±0.2 дБ (1 мкГц~10 МГц)
±0.3 дБ (10 МГц~25 МГц)
Коэффициент гармоник (1 Вп-п) <-40 дБн
Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) <0.2%
Фазовый шум (1 МГц, 1 Вп-п) -110 дБн/Гц @ 10 кГц

Прямоугольный сигнал

Время нарастания / спада (1 кГц, 1 Вп-п)
< 12 нс (10%~90%) типичное
Выброс < 5 %
Коэф. заполнения 20% ~ 80% (<1 МГц)
50% (1 МГц ... 5 МГц)
Асимметрия (<50% коэф. заполнения) 1% от периода + 5 нс
Джиттер 1 нс + 30 ppm

Треугольный сигнал

Нелинейность (1 кГц, 1 Вп-п, 50% симметрия)
< 0,1% типичное
Симметрия 0 ~ 100%

Импульсный сигнал

Длительность импульса 40 нс ~ 1000 кс
Точность установки 10 нс
Время нарастания / спада <12 нс
Выброс < 5%
Джиттер 1 нс + 30 ppm

Специальная и произвольная форма

Максимальное количество точек участвующих в формировании сигнала 2~8 К точек
Вертикальное разрешение 14 бит
Частота дискретизации 125 Мвыб/сек
Время нарастания / спада < 35 типичное
Джиттер (СКЗ) 6 нс + 30 ppm

Характеристики выхода:

Амплитуда (50 Ом)
1 мВп-п ~ 10 Вп-п
Амплитуда (Высокий импеданс) 1 мВп-п ~ 20 Вп-п
Разрешение по амплитуде
1 мВп-п или 14 бит
Смещение (AC+DC) ±5 В (50 Ом)
±10 В (высокий импеданс)
Точность установки смещения 1 мВ
Выходной импеданс
50 Ом (типично)

AM Модуляция:

Несущая синус
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Коэффициент модуляции 0% ~ 100%

ЧМ Модуляция :

Несущая синус
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Девиация частоты 2 мГц ~ 20 МГц

ФМ Модуляция :

Несущая синус
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Девиация 0 ~ 180°

Частотная манипуляция

Несущая синус
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота внутреннего модулирующего сигнала 2 мГц ~ 100 кГц

Режим свипирования (качания):

Форма синус, прямоугольный, пила
Закон линейный / логарифмический
Направление Вверх / Вниз
Время свипирования 1 мс ~ 500 с + 0.1%
Источник запуска Ручной, внешний, внутренний

Режим пачек импульсов:

Форма синус, прямоугольный, пила, треугольный, специальной формы
Тип Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный
Начальная / Конечная фаза -360° ~ 360°
Время стояния (10 мс ~ 500 с) ± 1%
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний

Частотомер:

Функции
Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения
Частотный диапазон
Один канал: 100 мГц~200 МГц
немодулированный сигнал
Разрешение
6 разрядов
DC связь DC ±1,5 В DC
100 мГц...100 МГц 250 мВп-п~5 Вп-п (DC+AC)
100 МГц...200 МГц 450 мВп-п~3 Вп-п (DC+AC)
AC связь 100 мГц...100 МГц 250 мВп-п~5 Вп-п
100 МГц...200 МГц 450 мВп-п~4 Вп-п
Измерение длительности импульса и коэффициента заполнения
1 Гц...10 МГц 250 мВп-п~5 Вп-п
Параметры входа
Входной импеданс 1 МОм
Связь AC, DC
ФВЧ
Вкл/Выкл
Чувствительность низкая, средняя, высокая
Диапазон уровня запуска
±2,5 В

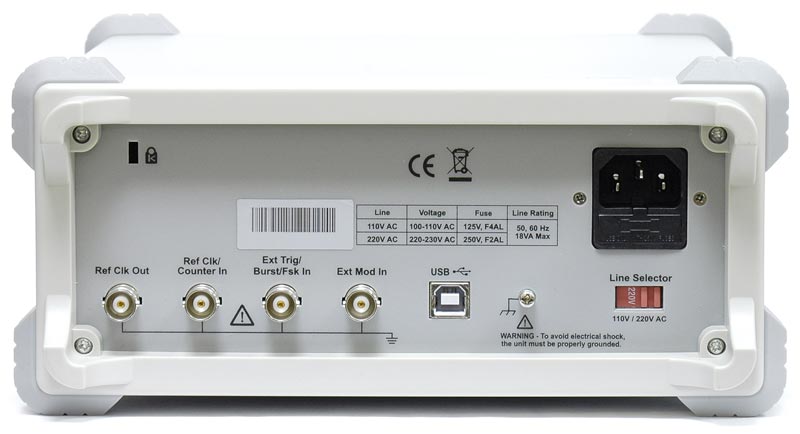

Входы/выходы:

Вход внешней модуляции Диапазон входных частот DC~20 кГц
Диапазон входных напряжений ±5 Вп-п
Входной импеданс 10 кОм, типичное
Вход внешнего запуска Уровень TTL
Фронт нарастающий или спадающий (по выбору)
Длительность импульса >100 нс
Задержка запуска 0 нс~60 с
Вход внешнего тактирования
Импеданс 1 кОм, AC связь
Входное напряжение 100 мВп-п~5 Вп-п
Частота 10 МГц±9 кГц
Выход внешнего тактирования
Импеданс 50 кОм, AC связь
Амплитуда 3,3 Вп-п, доступно 1 МОм
Вход частотомера (используется разъем Входа внешнего тактирования)
DC связь
±1,5 В DC (DC)
250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц
450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц
AC связь 250 мВп-п~5 Вп-п 1 Гц...100 МГц
450 мВп-п~4 Вп-п 100 МГц...200 МГц
Связь между каналами, копирование каналов
Девиация фазы
0° ~ 360°

Основные характеристики:

Тип дисплея Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
Питание 100~240 В АСскз, 50/60 Гц, CATII
Интерфейс USB устройство, USB host
Потребляемая мощность не более 18 Вт
Рабочая температура 0°C...40°C
Габаритные размеры 235 х 110 х 295 мм
Вес

3 кг

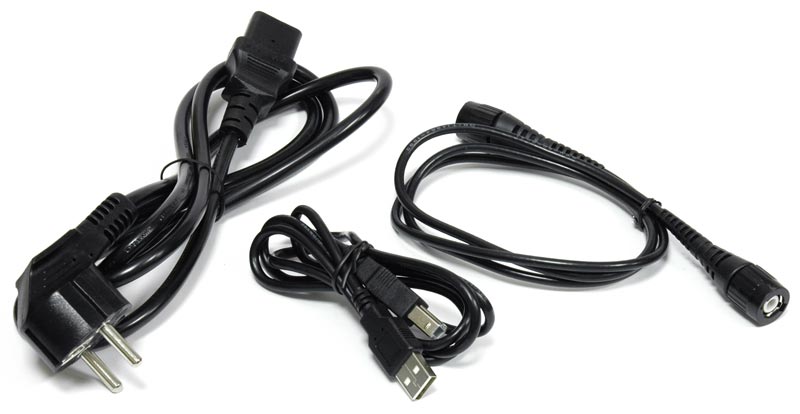

Стандартная комплектация

  • прибор
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации (краткая инструкция)
  • кабель BNC-BNC

Дополнительная комплектация

  • Амплитудный усилитель АКТАКОМ AVA-1408
  • Амплитудный усилитель АКТАКОМ AVA-1420
  • Амплитудный усилитель АКТАКОМ AVA-1745
  • Амплитудный усилитель АКТАКОМ AVA-1804
  • Амплитудный усилитель АКТАКОМ AVA-1810
