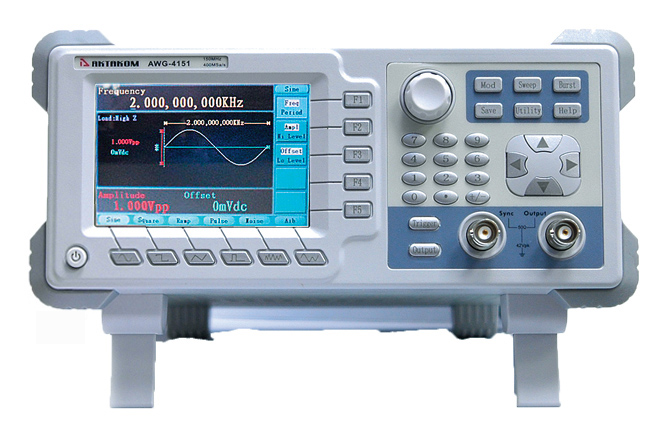

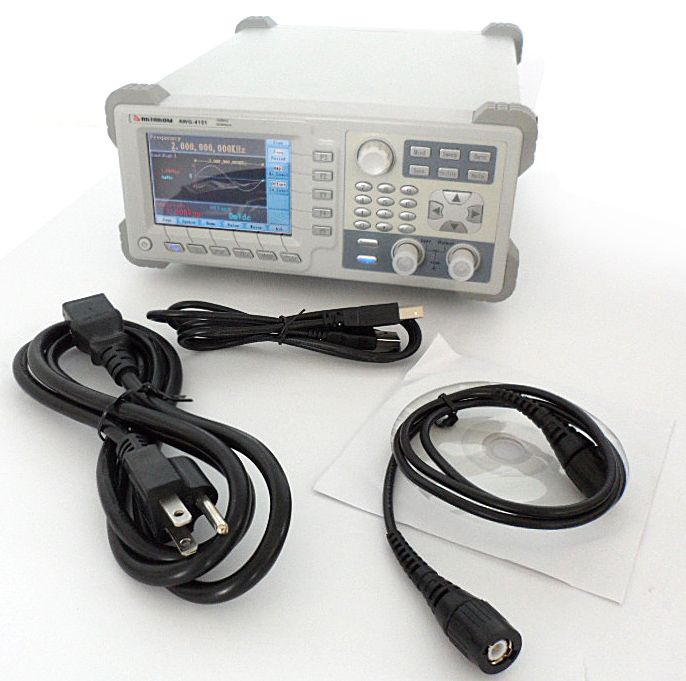

AWG-4151 Генератор сигналов специальной формы

Универсальный генератор стандартных и специальных форм сигналов. 1 канал. Полоса - 1мкГц…150 МГц (синус). Макс.дискретизация 400 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 1М. Режимы модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Произвольная форма. Цветной графический ЖК-дисплей с поддержкой формы. Интерфейс USB-host, USB -device. Габариты 235 х 110 х 295. Вес 3 кг

Технические характеристики

Характеристика		Значение
Максимальная выходная частота		150 МГц
Количество каналов		1
Форма сигнала		Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 48 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма
Частотные характеристики
Диапазон	синусоидальный сигнал	1 мкГц ~ 150 МГц
	прямоугольный сигнал	1 мкГц ~ 50 МГц
	импульсный сигнал	1 мкГц ~ 25 МГц
	пилообразный и треугольный сигнал	1 мкГц ~ 1 МГц
	белый шум (Гаусс)	полоса 50 МГц (-3дБ)
	специальной формы	1 мкГц ~ 10 МГц
Разрешение по частоте		32 бит
Максимальная дискретизация		400 Мвыб/сек
Синусоидальный сигнал
Неравномерность АЧХ (1 Вп-п, 100 кГц)		±0.2 дБ (<10 МГц) ±0.3 дБ (10 МГц ~ 25 МГц) ±0.5 дБ (25 МГц~100 МГц) ±1.0 дБ (100 МГц~150 МГц)
Коэффициент гармоник (1 Вп-п)		<-40 дБн
Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п)		<0.2%
Фазовый шум (20 МГц)		-110 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания /спада (1 кГц, 1 Вп-п)		< 10 нс (10%~90%)
Выброс		< 2 %
Коэф. заполнения		20% ~ 80% (≤25 МГц) 50% (>25 МГц)
Ассиметрия (<50% коэф. заполнения)		1% от периода + 5 нс
Джиттер		300 пс +0,1% от периода
Треугольный сигнал
Нелинейность (1 кГц, 1 Вп-п, 100% симметрия)		< 0,1%
Симмметрия		0 ~ 100%
Импульсный сигнал
Длительность импульса		40 нс ~ 2000 с
Точность установки		1 нс
Время нарастания / спада		20 нс ~500 мкс
Выброс		< 2%
Джиттер		300 пс +0,1% от периода
Специальная и произвольная форма
Максимальное количество точек участвующих в формировании сигнала		2~1 млн.точек
Вертикальное разрешение		14 бит
Частота дискретизации		200 Мвыб/сек
Время нарастания / спада		< 35 нс
Джиттер (СКЗ)		6 нс + 30 ppm

Характеристики выхода:

Амплитуда (50 Ом)	10 мВп-п ~ 10 Вп-п (1 мкГц ~ 10 МГц) 10 мВп-п ~ 5 Вп-п (10 мГц ~ 80 МГц) 10 мВп-п ~ 2,5 Вп-п (80 мГц ~ 150 МГц)
Амплитуда (Высокий импеданс)	20 мВп-п ~ 20 Вп-п (1 мкГц ~ 10 МГц) 20 мВп-п ~ 10 Вп-п (10 мГц ~ 80 МГц) 20 мВп-п ~ 5 Вп-п (80 мГц ~ 150 МГц)
Разрешение вертикальное	1 мВп-п
Смещение (AC+DC)	±5 В (50 Ом) ±10 В (высокий импеданс)
Точность установки смещения	1 мВ
Выходной импеданс	50 Ом, типичное

AM Модуляция:

Несущая	синус
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, белый шум, специальной
Частота внутреннего модулирующего сигнала	2 мГц ~ 20 кГц
Коэффициент модуляции	0% ~ 120%

ЧМ Модуляция :

Несущая	синус
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной
Частота внутреннего модулирующего сигнала	2 мГц ~ 20 кГц
Девиация частоты	2 мГц ~ 20 МГц

ФМ Модуляция :

Несущая	синус
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной
Частота внутреннего модулирующего сигнала	2 мГц ~ 20 кГц
Девиация	0 ~ 180°

Частотная манипуляция

Несущая	синус
Источник	Внутренний / Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота внутреннего модулирующего сигнала	2 мГц ~ 100 кГц

ШИМ модуляция:

Несущая	импульс
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Частота внутреннего модулирующего сигнала	2 мГц ~ 20 кГц
Глубина девиации	длительность импульса от 0 нс до 200 мксек

Режим свипирования (качания):

Форма	синус, прямоугольный, пила
Закон	линейный / логарифмический
Направление	Вверх/Вниз
Время свипирования	1 мс ~ 500 с + 0.1%
Источник запуска	Ручной, внешний, внутренний

Режим пачек импульсов:

Форма	синус, прямоугольный, пила, треугольный, специальной
Тип	Количество импульсов: 1 ~ 1 000 000 , непрерывный, стробированный
Начальная / Конечная фаза	-360° ~ 360°
Время стояния	(10 мс ~ 500 с) ± 0.1%
Стробированный запуск	Внешний запуск
Источник запуска	Ручной, внешний, внутренний

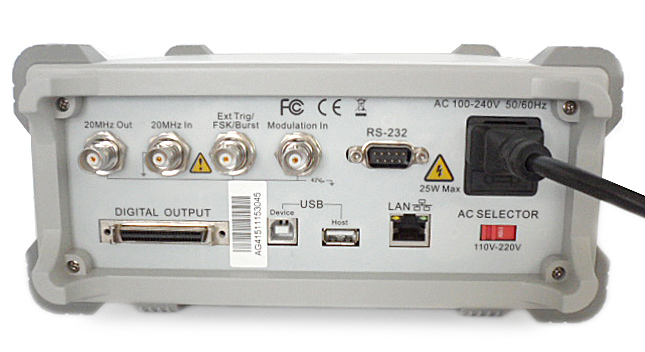

Разъемы на задней панели:

Внешняя модуляция	Диапазон входных частот	DC~20 кГц
	Диапазон входных напряжений	±5 Вп-п
	Входной импеданс	10 кОм, типичное
Внешний запуск	Уровень	TTL
	Фронт	нарастающий или спадающий (по выбору)
	Длительность импульса	>100 нс
	Задержка запуска	0 нс~60 с
Вход внешнего тактирования	Импеданс	1 кОм, AC связь
	Входное напряжение	100 мВп-п~5 Вп-п
	Частота	20 МГц±35 кГц
Выход внешнего тактирования	Импеданс	50 кОм, AC связь
	Амплитуда	5 Вп-п, доступно 50 Ом
Выход синхронизации	Уровень	TTL
	Выходной импеданс	50 Ом, типичное
	Длительность импульса	>400 нс, типичное

Основные характеристики:

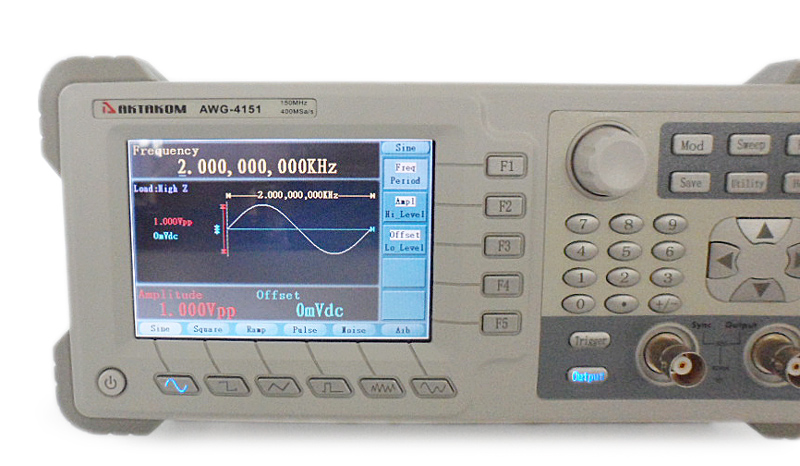

Тип дисплея	Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
Питание	100~240 В АСскз，50/60 Гц, CATII
Интерфейс	USB устройство, USB host, LAN, RS-232
Потребляемая мощность	не более 50 Вт
Рабочая температура	0°C...40°C
Габаритные размеры		235 х 110 х 295 мм
Вес		3 кг

Дополнительная комплектация

• Амплитудный усилитель АКТАКОМ AVA-1408
• Амплитудный усилитель АКТАКОМ AVA-1420
• Амплитудный усилитель АКТАКОМ AVA-1745
• Амплитудный усилитель АКТАКОМ AVA-1804
• Амплитудный усилитель АКТАКОМ AVA-1810
