Цифровой мультиметр RIGOL DM858

97 680 руб.

Последняя цена (на момент наличия)

Производитель: Rigol
Модель: DM858
Наличие: Нет в наличии

0 отзывов / Написать отзыв

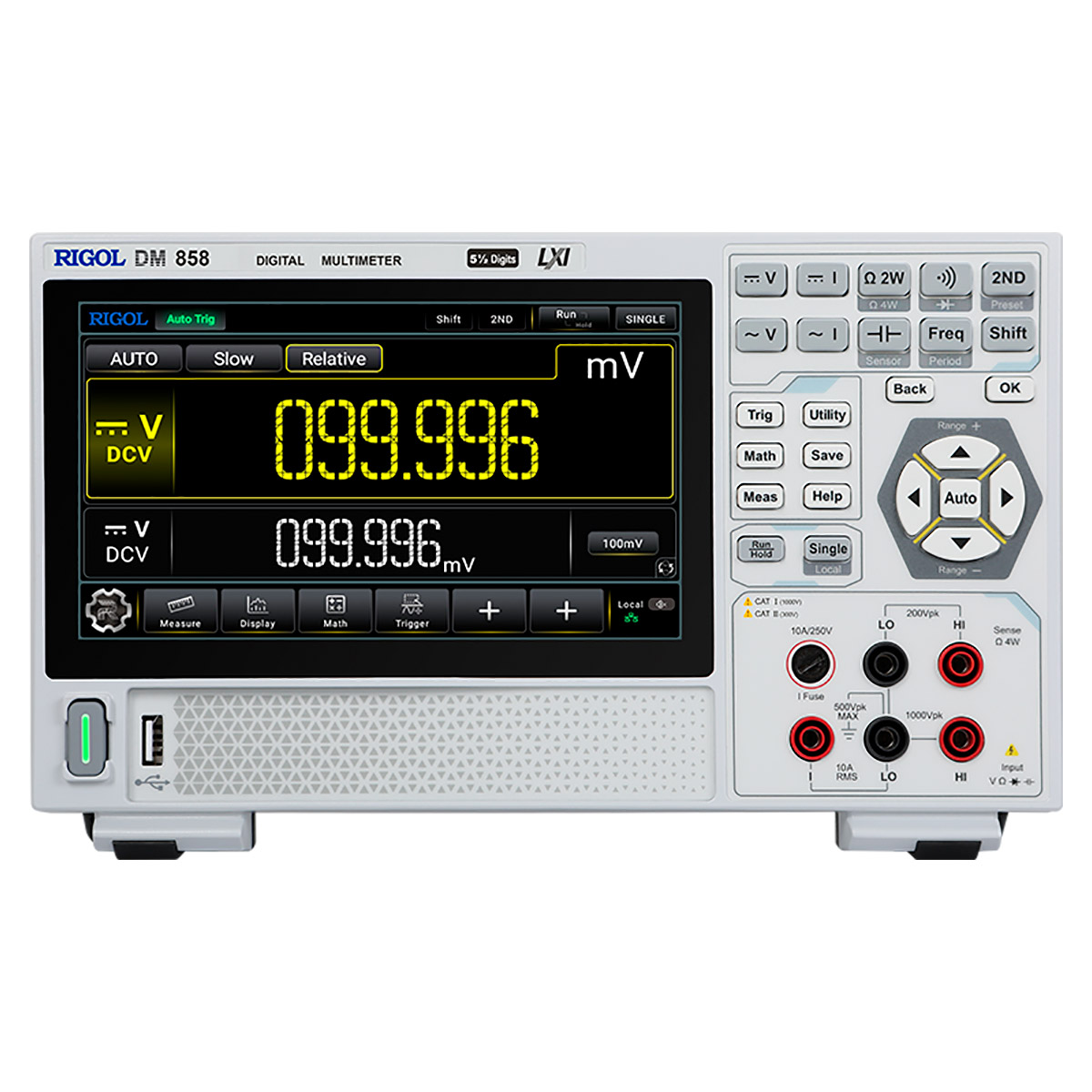

Цифровой мультиметр RIGOL DM858 – многофункциональный измеритель лабораторного класса в настольном исполнении, обладающий расширенными возможностями по отладке и тестированию электросилового оборудования и электронных устройств. Прибор оснащен графическим сенсорным дисплеем с 5,5-разрядной индикацией и набором интерфейсов для интеграции в состав автоматизированных испытательных систем, сочетая в себе гибкость, точность и компактность.

Функциональные возможности

Обеспечивая выполнение измерений со скоростью до 125 показаний в секунду, мультиметр может выводить показания в цифровом и аналоговом виде, отображая под числовым значением линейную гистограмму. Доступно несколько вариантов запуска, включая внешний режим синхронизации. Встроенная память позволяет сохранять до 500 000 значений, обеспечивая документирование результатов замеров.

Оборудование поддерживает режим True-RMS, а также снабжено аналоговым фильтром, обеспечивая получение точных показаний при измерении переменного напряжения номиналом до 1000 В и силы тока до 10 А в полосе пропускания до 8 кГц при искажении синусоидальной формы сигнала вследствие влияния реактивных нагрузок и воздействия частотных помех и гармоник. Реализована возможность измерения емкости до 10 мФ, частоты до 100 кГц, сопротивления до 100 МОм по 2- и 4-линейной схеме, контроль исправности диодов и целостности электрических цепей. Также мультиметр RIGOL DM858 способен отслеживать физические параметры разных объектов с помощью подключаемых датчиков температуры, давления, расхода и пр., для чего предустановленно 10 стандартных конфигураций и поддерживается компенсация холодного конца термопары.

Преимущества

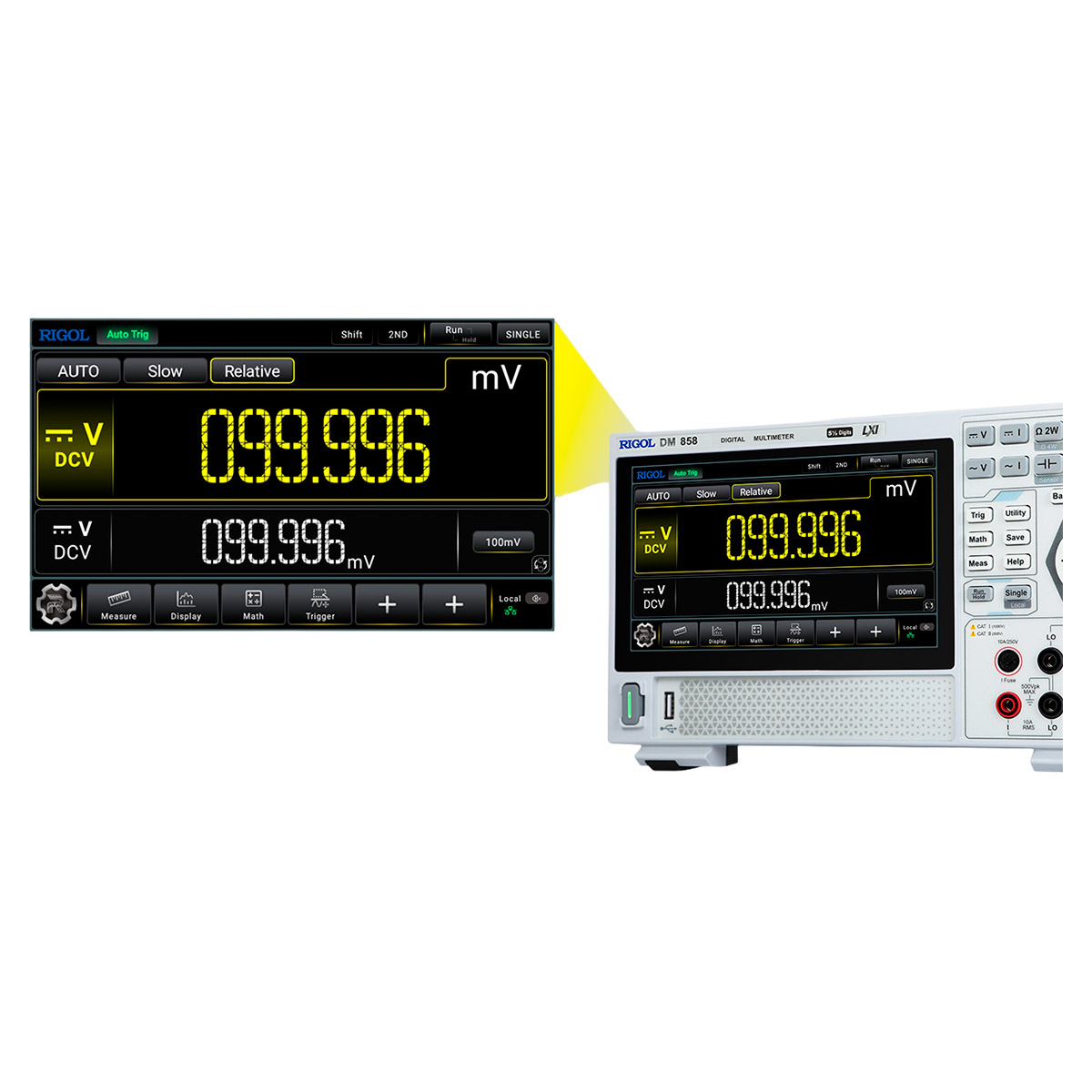

Информативность и наглядность – 7-дюймовый цветной экран, реализующий режим двойного дисплея, позволяет одновременно отслеживать результаты измерений, статистические данные и состояние прибора; клавиши кнопочного интерфейса при включении подсвечиваются, позволяя визуально контролировать активные функции.

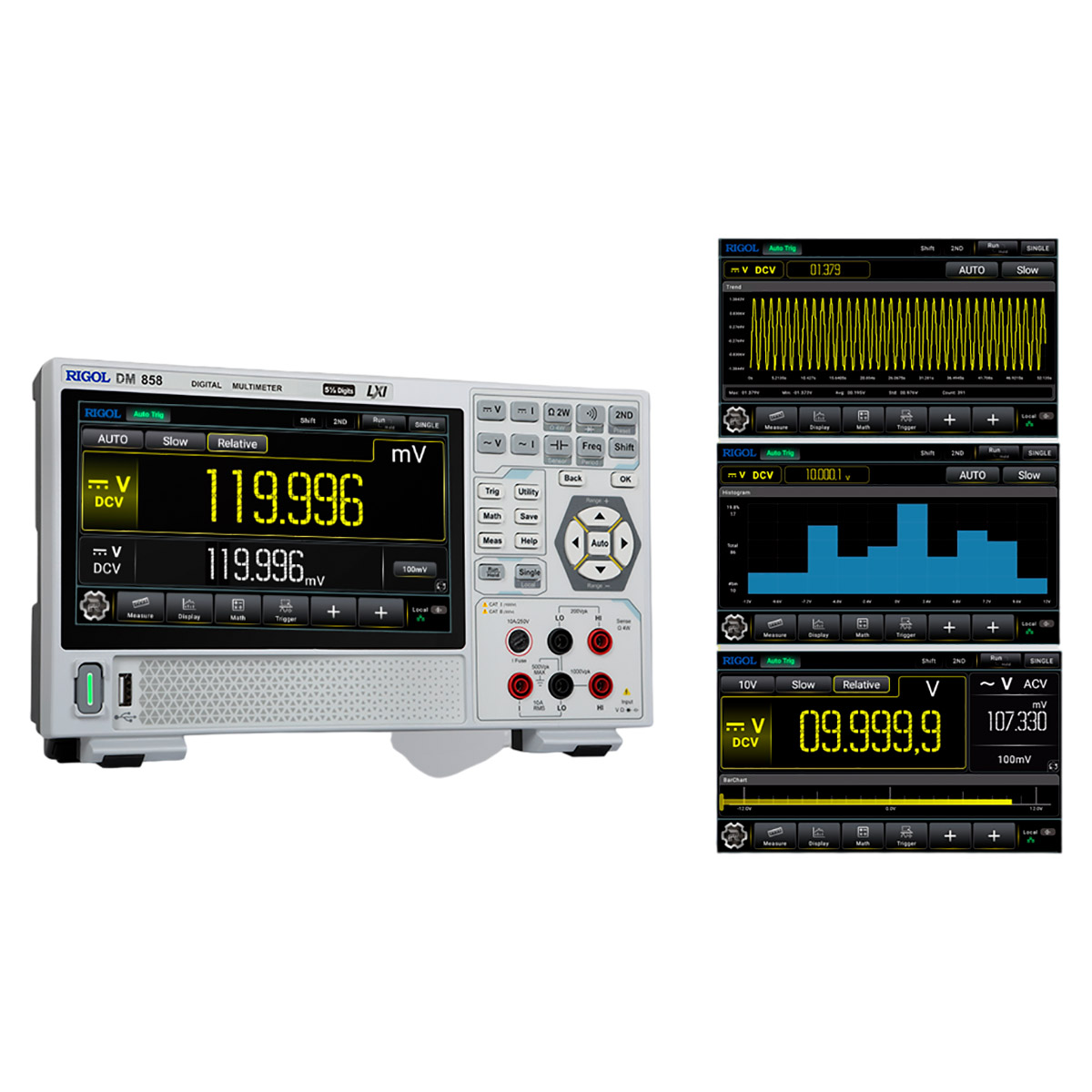

Расширенные функции анализа – оборудование поддерживает возможность отображения результатов в виде диаграмм трендов, графиков и гистограмм, а также реализует сбор статистических данных, определение относительных и предельных значений, пересчет показаний в дБм и дБ.
Гибкость – питание через интерфейс Type-C дает возможность использовать прибор с сетевым преобразователем или автономным аккумуляторным источником, обеспечивая проведение работ в разных условиях.

Комплектация

Сетевой адаптер питания
Пара измерительных щупов (черный и красный)
Пара зажимов типа крокодил (черный и красный)
Резервный предохранитель - 2 пары

Технические характеристики

RIGOL DM858
Измерение напряжения постоянного тока ± (% от считывания + % от диапазона)
Диапазон	Годовая погрешность (23ºС ± 5 ºС)
100.000 мВ	0,03 + 0,004
1.00000 В	0,03 + 0,003
10.0000 В	0,03 + 0,004
100.000 В	0,03 + 0,003
1000.00 B	0,03 + 0,003
Измерение силы постоянного тока ± (% от считывания + % от диапазона)
Диапазон	Испыт. напряжение или ток на нагрузке
100.000 мкА	<0,05 В
1.00000 мА	<0,5 В
10.0000 мА	<0,05 B
100.000 мА	<0,5 B
1.00000 А	<0,01 B
10.0000 А	<0,1 В
Измерение сопротивления ± (% от считывания + % от диапазона)
100.000 Ом	1 мА
1.00000 кОм	100 мкА
10.0000 кОм	10 мкА
100.000 кОм	1 мкА
1.00000 МОм	1 мкА
10.0000 МОм	100 нА
100.000 МОм	10 нА
Методы испытаний	4-х или 2-х проводные
Тестирование диодов ± (% от считывания + % от диапазона)
2.00000 В	350 мкА
Отклик	125 выборок/с, с звуковым оповещением
Испытание на короткое замыкание
1000 Ом	100 мкА
Особенности для режима напряжения постоянного тока
Входное сопротивление	для диапазонов 100 мВ и 1 В: 11,2 МОм />10 ГОм (опция) для диапазонов: 10 В, 100 В и 1000 В: 11,2 МОм ± 5 % (Входы выше ±2,5 В этих диапазонах фиксируются 1 МОм)
Входной ток смещения	< 300 пА, 25 ºС
Защита входа	1000 В, для всех диапазонов
Коэффициент подавления синфазного сигнала	120 дБ (для 1 кОм несимметричного сопротивления в щупе LO, макс. ± 500 В DC)
Коэффициент подавления несимметричного сигнала	60 дБ
Шунт для диапазона 100 мкА	напряжение выборки <0,05 Вдля диапазона 1 мА напряжение выборки <0,05 Вдля диапазонов 100 мкА, 1 мА напряжение выборки: 330 Омдля диапазонов 10 мА, 100 мА - 3,3 Омдля диапазонов 1 А, 10 А- 0,008 Ом
Защита входа	10 А, 250 В сменный быстродействующий предохранитель на передней панели12 А, 1000 В внутренний быстродействующий предохранитель
Проверка короткого замыкания, проверка диода
Методы измерения	испытание на короткое замыкание: использование источника постоянного тока 100 мкА ± 5%, напряжение холостого хода <5 В проверка диодов: использование источника постоянного тока 350 мкА ± 5%, напряжение холостого хода <5 В.
Время отклика	125 выб./с, со звуковым сигналом
Сопротивление короткого замыкания	регулируемое сопротивление от 1 Ом до 1000 Ом
Защита входа	1000 В
Измерение СКЗ напряжения переменного тока
Диапазон напряжений	Диапазон частот
100.000 мВ	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 5 кГц
	5 кГц ~ 8 кГц
1.00000 В	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 5 кГц
	5 кГц ~ 8 кГц
10.0000 В	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 5 кГц
	5 кГц ~ 8 кГц
100.000 В	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 5 кГц
	5 кГц ~ 8 кГц
750.00 В	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 5 кГц
	5 кГц ~ 8 кГц
Измерение СКЗ переменного тока
Диапазон токов	Диапазон частот
100.000 мкА	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 8 кГц
1.00000 мА	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 8 кГц
10.0000 мА	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 8 кГц
100.000 мА	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 8 кГц
1.00000 А	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 8 кГц
10.0000 А	20 Гц ~ 45 Гц
	45 Гц ~ 1 кГц
	1 кГц ~ 8 кГц
Дополнительная ошибка коэффициента амплитуды
Крест -фактор	Ошибка коэффициента амплитуды (% от диапазона)
1-2	0,05
2-3	0,2
Условия измерения СКЗ переменного напряжения
Метод измерения	измерение истинного среднеквадратического значения по переменному току со смещением постоянного тока до 1000 В в любом диапазоне
Пик-фактор (Крест-фактор)	≤ 3 полной шкалы
Входное сопротивление	11,2 МОм ± 5% с емкостью <100 пФ во всех диапазонах
Полоса пропускания фильтра переменного тока	20 Гц~8 кГц
Подавление синфазных помех	60 дБ (1 кОм несимметричный вывод гетеродина <60 Гц, максимум ±500 В DC)
Условия измерения СКЗ переменного тока
Метод измерения	связь по DC - на предохранителе или шунте связь по АC - истинное СКЗ (измеряет только AC)
Пик-фактор (крест-фактор)	≤ 3 на полной шкале
Максимальный ток по входу	в режиме DC+AC пиковое значение тока <300% диапазонаСКЗ тока включающее DC <10 A
Шунт	330 Ом для диапазонов 100 мкА, 1 мА3,3 Ом для диапазонов 10 мА и 100 мА0,008 Ом для диапазонов 1 А, 10 А
Защита по входу	сменный быстродействующий предохранитель 10 А, 250 В, расположенный на передней панеливнутренний быстродействующий предохранитель 12 А, 1000 В
Частотные и периодические характеристики
Диапазон изменения величин	Диапазон частот
100 мВ ~ 750 В	20 Гц ~ 2 кГц
	2 кГц ~ 20 кГц
	20 кГц ~ 50 кГц
	50 кГц ~ 100 кГц
100 мкА ~ 10 А	20 Гц ~ 2 кГц
	2 Гц ~ 10 кГц
Измерение ёмкости
Диапазон измерения	Максимальный испытательный ток
1.000 нФ	200 нА
10.00 нФ	200 нА
100.0 нФ	2 мкА
1.000 мкФ	10 мкА
10.00 мкФ	10 мкА
100.0 мкФ	100 мкА
1.000 мФ	0,5 мА
10.00 мФ	1 мА
Метод измерения	измерение скорости изменения напряжения, генерируемого во время протекания тока через емкость
Тип подключения	2-х проводное
Защита входа	1000 В во всех диапазонах
Синхронизация
Запуск	автоматический триггер, одиночный триггер, внешний триггер
Число выборок для одного триггера	1 ~ 2000
Интервал автоматического запуска	медленная скорость: 400 мс ~ 2000 мс. средняя скорость: 50 мс ~ 2000 мс. быстрая скорость: 8 мс ~ 2000 мс
Чувствительность	0,01%, 0,1%, 1% или 10% от чтения
Внешний вход синхронизации	входной уровень
	условие запуска
	входное сопротивление
	минимальная длительность импульса
VMK выход	уровень
	полярность выхода
	выходное сопротивление
	ширина выходного импульса
Сенсорные измерения
Датчик температуры	термопара (TC): тип B, E, J, K, N, R, S, T
	термическое сопротивление (RTD): 385 (0,00385), 389 (0,00389), 391 (0,00391), 392 (0,00392)
	термистор (Therm): 2,2 кОм, 3 кОм, 5 кОм, 10 кОм, 30 кОм
Пользовательские датчики	поддерживает постоянное напряжение, постоянный ток, 2-проводные датчики сопротивления, 4-проводные датчики сопротивления и датчики частоты
Память
Энергозависимая память	500 000 выборок чтения/записи
Энергонезависимая память	10 групп хранения записанных данных, 500 000 выборок10 групп хранения произвольных настроек датчика 500 000 выборок10 комплектов хранения настроек конфигурацииподдержка расширения внешнего хранилища USB-диска
Форматы предоставления данных
дБ, дБм, относительное значение, статистическое представление данных (минимум/максимум/среднее/стандартное отклонение), предельное значение, гистограмма, bar chart, график тренда
Общие данные
Электропитание
Разъем питания	USB Type-C
Напряжение	DC, 12 В, 3 А
Потребляемая мощность	10 Вт (максимум)
Коммуникационные интерфейсы
USB Host	1 на передней панели
USB Device	1 на задней панели
LAN	1 на задней панели, 10/100 Base-T, поддержка LXI-C
Другие характеристики
Дисплей	7-дюймовый сенсорный экран цветного изображения
Рабочие условия	0°C ~ 50°C, относительная влажность 80%, 40°C, без конденсации
Условия хранения	температура хранения: -20 °C ~ + 70 °C.
Вибростойкость	соответствует MIL-T-28800E, класс III, уровень 5 (только синусоидальный)
Высота над уровнем моря	≤ 3000 м
Безопасность	соответствует IEC61010-1: 2001, измерение CAT I 1000 В/CAT II 300 В, степень загрязнения 2.
Язык программирования	стандартный набор SCPI
Время выхода на рабочий режим	30 мин.
Габариты, масса
Размеры	266 мм (ширина) x 165 мм (высота) x 80 мм (глубина)
Масса	< 2 кг (без упаковки) < 3 кг (с упаковкой)

Список документов товара

Гарантия
