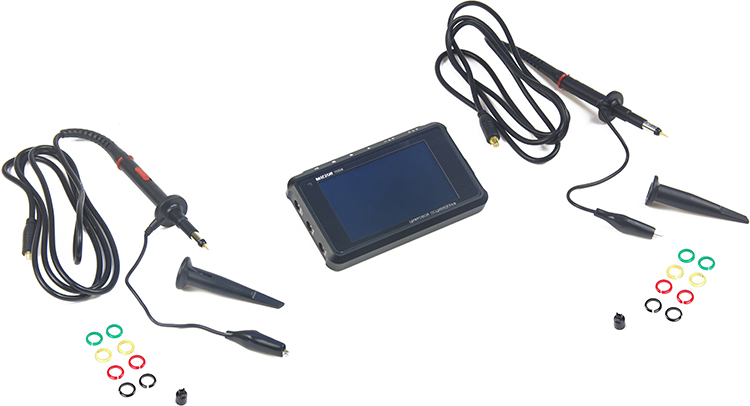

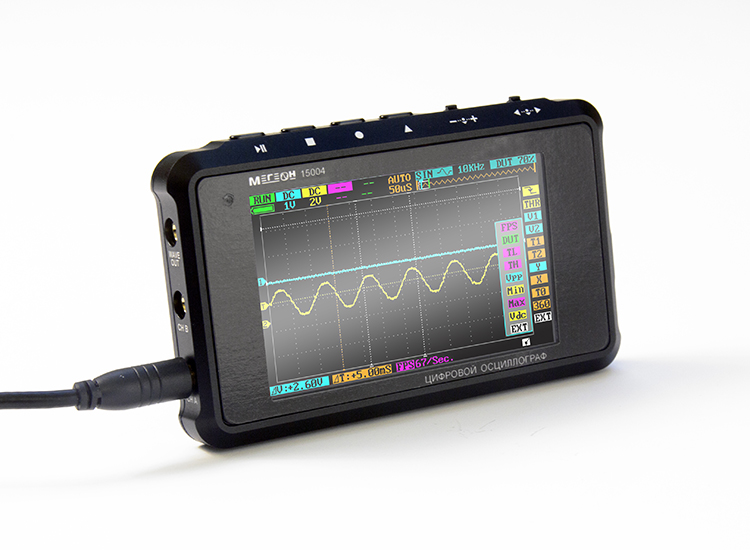

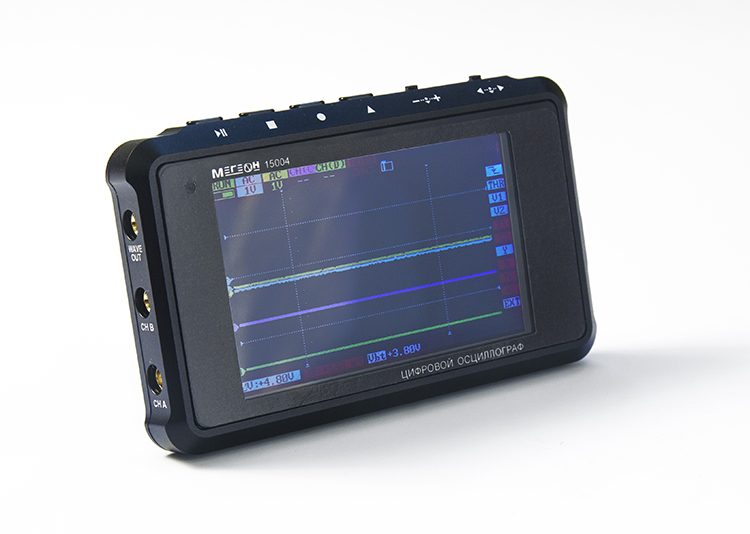

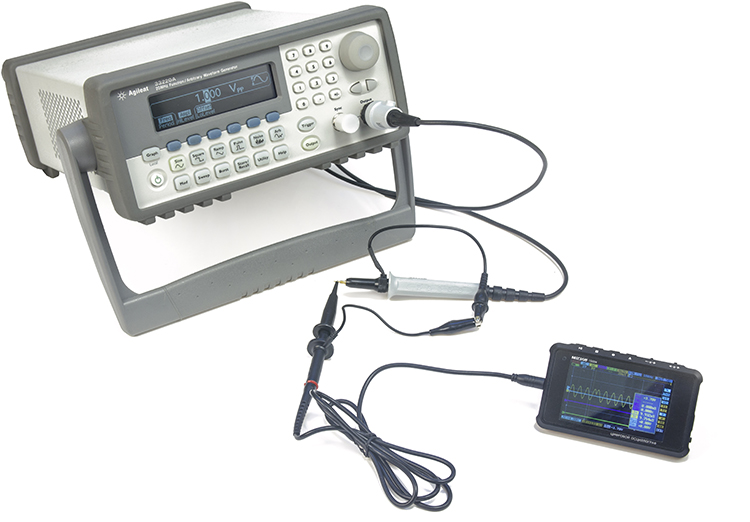

Цифровой портативный четырех канальный осциллограф МЕГЕОН 15004

Параметр

Значение

Процессор

ARM Cortex M3

Система ввода-вывода и управления

FPGA

Полоса пропускания

0…8 МГц

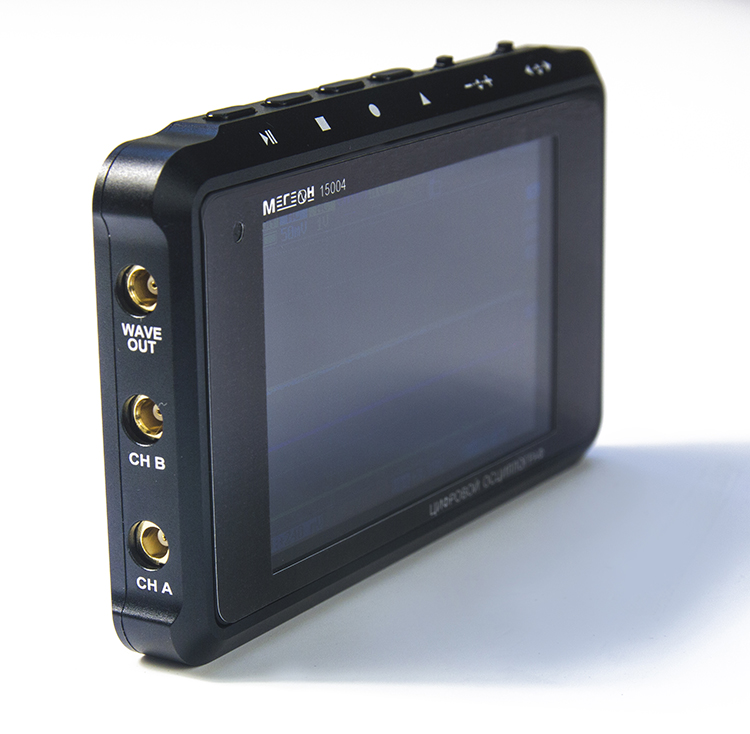

Аналоговые каналы

Количество, обозначение

2 (А, В)

Макс. напряжение при «х1»

± 40В_п-п

Макс. напряжение при «х10»

± 400В_п-п

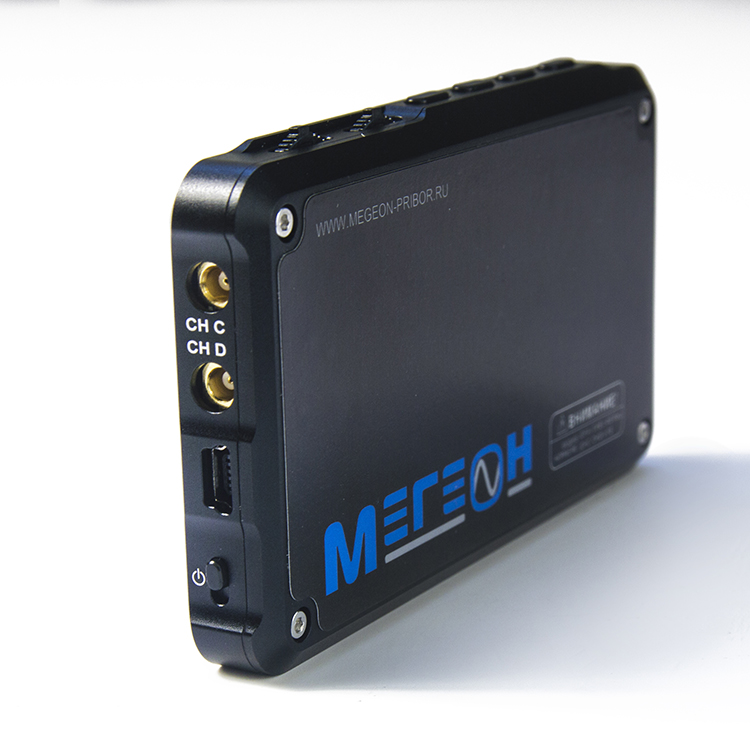

Цифровые каналы

Количество, обозначение

2 (C, D)

Уровни напряжения

0…2,4В – логический «0», 3…15 – логическая «1»

Вертикальная чувствительность каналов А и В

20мВ…10В/Дел с шагом 1-2-5 (х1)

0,2В…100В/Дел с шагом 1-2-5 (х10)

Вертикальная чувствительность каналов С и D

0…15В фиксированная (CMOS, TTL)

Тип входов А и В

Открытый, закрытый

Тип входов C и D

Открытый

Вертикальное разрешение каналов А и В

8 бит

Частота выборки

30 выб/с…72Мвыб/с

Объём памяти для хранения осциллограмм

2Мб внутренняя память,  (при подключении к компьютеру работает как съёмный USB-диск)

Сохраняемая длина осциллограммы

360…4096 точек

Формат сохраняемых данных

Bmp, Dat, Buf, Csv

Автоматические настраиваемые измерители

8 измерителей, выбор из 12 параметров у каждого

Фиксированные измерители

2 (амплитуда и время между курсорами)

Горизонтальная развёртка

100нс…1с с шагом 1-2-5

Режим запуска триггера

Автоматический(auto),стандартный(norm),одиночный(singl),медленный(none),сканирование(scan)

Тип запуска триггера

• Запуск по восходящему фронту,
• Запуск по нисходящему фронту,
• Уровень сигнала больше, чем уровень триггера
• Уровень сигнала меньше, чем уровень триггера
• Длительность отрицательного импульса меньше триггера
• Длительность отрицательного импульса больше триггера
• Длительность положительного импульса меньше триггера
• Длительность положительного импульса больше триггера

Источник запуска триггера

Каналы A,B,C,D

Уровень запуска триггера

- 3,8…3,8В с шагом 40мВ

Встроенный генератор

Меандр

10Гц…2МГц с шагом 1-2-5, далее 4,6,8МГц, амплитуда ≈ 2,8В_п-п скважность 10…90%

Синусоида

10Гц…20кГц с шагом 1-2-5 амплитуда ≈ 2,8В_п-п

Пила

Треугольник

Питание

Встроенный Li-ion аккумулятор до 5-ти часов НР, mini-USB порт

Габаритные размеры без упаковки

100х60х15 мм

Габаритные размеры с упаковкой

190х117х45 мм

Вес  без упаковки

125 г (с аккумулятором)

Вес с упаковкой

286 г

Условия эксплуатации

5…40˚С; 10…80% ОВ, 40…50˚С; 10…60% ОВ

Условия хранения и транспортировки

-20…60˚С; 10…85% ОВ
