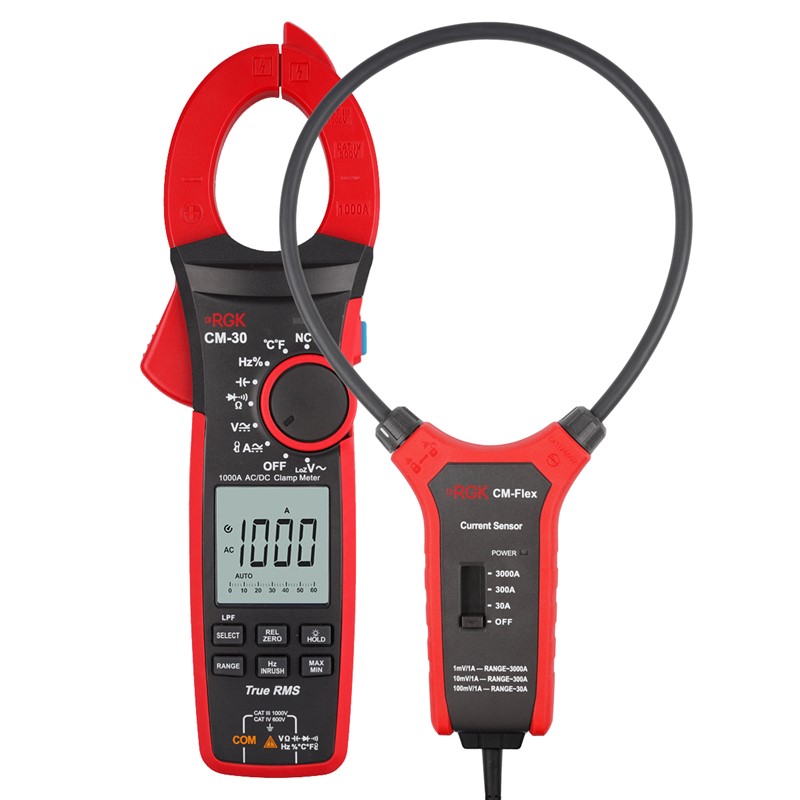

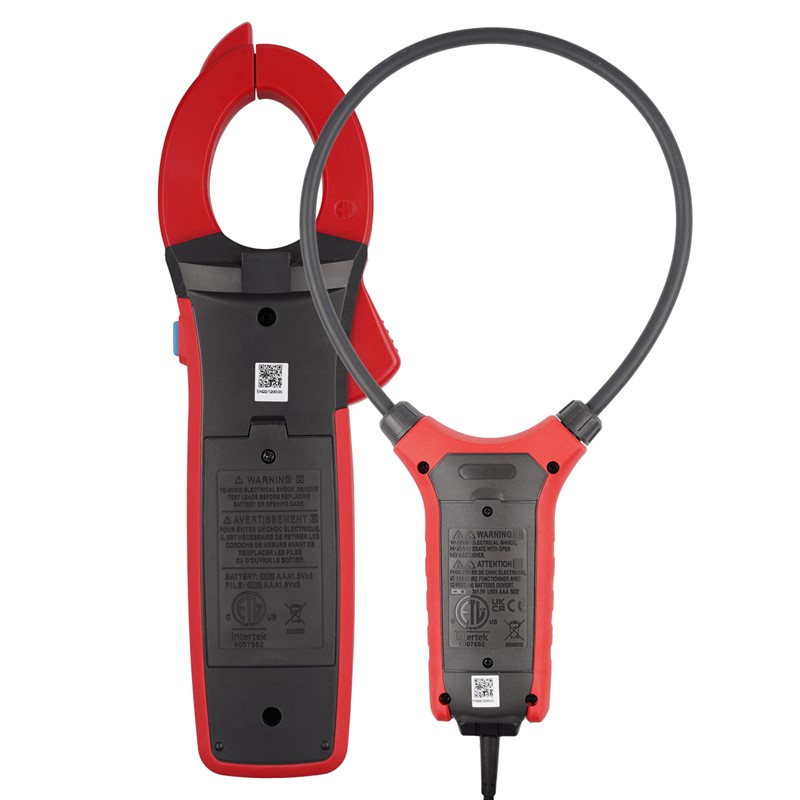

Токоизмерительные клещи RGK CM-30 + Токовый датчик RGK CM Flex
21 990 руб.
- Производитель: RGK
- Модель: CM-30 + Токовый датчик RGK CM Flex
- Артикул: 721418
- Наличие: 2
- Готов к отгрузке: 17 сентября 2024
Токоизмерительные клещи RGK CM-30 используются для измерений силы постоянного и переменного тока до 1000 А в проводниках сечением до 42 мм. Модель относится к классу True RMS - это означает, что пользователь получить точный результат независимо от формы сигнала.
Рабочий диапазон токовых клещей можно расширить до 3000 А путем подключения гибкого датчика CM-Flex, который значительно упрощает выполнение замеров в тесном окружении, например, в распределительном шкафу, а также позволяет тестировать силовые провода диаметром до 140 мм.
INRUSH
Режим INRUSH используется для определения пускового тока, исследования переходных процессов и других кратковременных всплесков. Функция делает токовые клещи RGK CM-30 актуальным решением для диагностики электродвигателей, автомобилей, сварочного оборудования, осветительных систем и др.
Точность в любых условиях
Функция LoZ помогает получить достоверный результат в условиях сильных помех, при наличии наводок и паразитного напряжения. В такой ситуации также будет полезна возможность обнуления.
Измерение температуры
Комплектная термопара позволяет измерить температуру различных элементов электросистем и деталей оборудования под нагрузкой. Еще один вариант использования - контроль различных технологических процессов.
LPF
Встроенный в токовые клещи RGK CM-30 фильтр низких частот необходим для диагностики и ремонта инверторов и оборудования с частотно-регулируемым приводом.
REL - относительные измерения
Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также REL помогает оперативно сравнивать полученные показания с контрольными.
Датчик NCV
Благодаря датчику, встроенному в клещевой захват, прибор может определять наличие напряжения в розетках и проводах бесконтактным способом. Таким образом, мастер сможет выполнять свои задачи более безопасно.
Дополнительные возможности
Токовые клещи RGK CM-30 могут частично заменить мультиметр за счет наличия следующих режимов:
- измерение напряжения (постоянного и переменного);
- определение сопротивления;
- контроль целостности цепи (прозвонка);
- тестирование компонентов - диодов и конденсаторов.
Удобная работа в темноте
Помимо подсветки дисплея устройство оборудовано светодиодным фонарем, который освещает рабочую зону возле захвата клещей. Такие особенности делают замеры при слабом освещении более комфортными и безопасными.
Токовый датчик RGK CM-Flex - это удобное и эффективное средство для точного измерения силы переменного тока большого номинала. Прибор подходит для проведения тестирования, проверок и техобслуживания в промышленной сфере из-за следующих особенностей:
- широкий рабочий диапазон до 3000 А;
- возможность замеров на силовых проводах диаметром до 14 см;
- поддержка промышленной частоты тока до 500 Гц.
Устройство предназначено для расширения функционала токовых клещей и мультиметров с разъемами под штекеры 4 мм или BNC (через комплектный переходник).
Бесконтактный метод
Гибкий токоизмерительный датчик RGK CM-Flex позволяет легко выполнить измерения при сильной скученности проводников, в тесных распределительных щитах и шкафах. При работе не нарушается целостность силовых линий, что положительно сказывается на общей надежности системы.
Безопасность
Петля датчика надежно фиксируется замком, а длинный провод дает возможность отойти на безопасное расстояние от объекта. Эта модель сертифицирована в соответствии с требовании высшей категории электробезопасности CAT IV 600 В, что позволяет уверенно использовать устройство в профессиональной деятельности при тестировании силового, высоконагруженного оборудования.

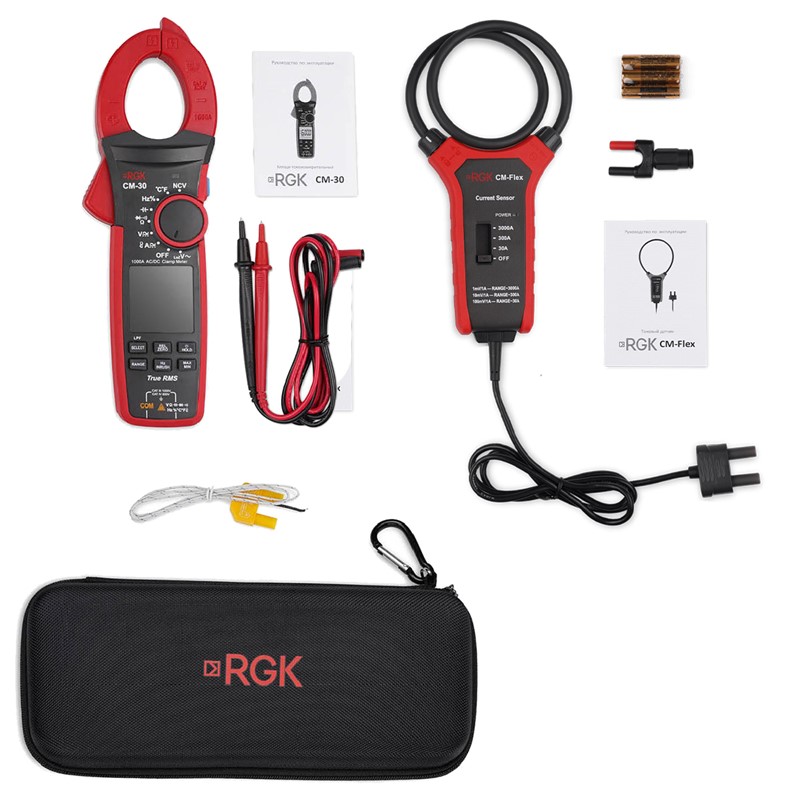

Комплектация
- Клещи токоизмерительные RGK CM-30
- Токовый датчик RGK CM-Flex
- Комплект тестовых проводов
- Термопара типа K
- Мягкий чехол
- Батареи питания, 1,5 В (ААА) - 3шт
- Переходник на BNC
- Руководство по эксплуатации
Технические характеристики
RGK CM-30 | |
---|---|
Метрологические характеристики в режиме измерений напряжения постоянного тока | |
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) |
600,0 мВ | 0,1 мВ |
6,000 В | 0,001 В |
60,00 В | 0,01 В |
600,0 В | 0,1 В |
1000 B | 1 B |
Примечание – U – измеренное значение напряжение постоянного тока, В | |
Метрологические характеристики в режиме измерений напряжения переменного тока | |
Пределы измерений | Частота |
6,000 В | от 45 до 400 Гц |
60,00 В | 0,01 В |
600,0 В | 0,1 В |
1000 В | 1 В |
Примечание – U – измеренное значение напряжение постоянного тока, В | |
Метрологические характеристики в режиме измерений силы постоянного тока | |
Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А |
60,00 | 0,01 |
600,0 | 0,1 |
1000 | 1 |
Примечание – I – измеренное значение переменного тока, А | |
Метрологические характеристики в режиме измерений силы переменного тока | |
Пределы измерений | Частота |
60,00 A | от 45 до 400 Гц |
600,0 A | 0,1 A |
1000 A | 1 A |
Примечание – I – измеренное значение переменного тока, А Частотный диапазон: 40-400 Гц | |
Метрологические характеристики в режиме измерений электрического сопротивления постоянному току | |
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) |
600,0 Ом | 0,1 Ом |
6,000 кОм | 0,001 кОм |
60,00 кОм | 0,01 кОм |
600,0 кОм | 0,1 кОм |
6,000 МОм | 0,001 МОм |
60,00 МОм | 0,01 МОм |
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | |
Метрологические характеристики в режиме измерений электрической емкости | |
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) |
60,00 нФ | 0,01 нФ |
600,0 нФ | 0,1 нФ |
6,000 мкФ | 0,001 мкФ |
60,00 мкФ | 0,01 мкФ |
600,0 мкФ | 0,1 мкФ |
6,000 мФ | 0,001 мФ |
60,00 мФ | 0,01 мФ |
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ | |
Метрологические характеристики в режиме измерений частоты | |
Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) |
60,00 Гц | 0,01 Гц |
600,0 Гц | 0,1 Гц |
6,000 кГц | 0,001 кГц |
60,00 кГц | 0,01 кГц |
600,0 кГц | 0,1 кГц |
1,000 МГц | 0,001 МГц |
Примечания:F – измеренное значение частоты, Гц, кГц, МГц;Нижний предел измерений – 10 Гц В диапазоне среднеквадратических значений входного напряжения переменного тока от 250 мВ до 20 В для значений частот не более 100 кГц, от 600 мВ до 20 В для диапазона частот от 100 кГц до 1 МГц включ. | |
Метрологические характеристики в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | |
Пределы измерений, °С | Разрешение (единица младшего разряда (е.м.р.)) , °С |
от –40 до +300 | 0,1 |
от +300 до + 1000 | 1 |
Примечание – T – измеренное значение температуры, °С; 1) – погрешность нормирована без учета погрешности используемой термопары | |
Метрологические характеристики в режиме измерений силы переменного тока совместно с поясом Роговского RGK CM-Flex (Опция) | |
Пределы измерений | Частота |
30,0 А | от 45 до 450 Гц |
300 А | 1 А |
3000 А | 10 А |
Примечание – I - измеренное значение силы переменного тока, А | |
Температурный коэффициент | |
Модификация | Температурный коэффициент X1)/°С |
RGK CM-30 | 0,1 |
1) – единицы величин измеряемой физической величины. Температурный коэффициент распространяется на все физические величины, измеряемые указанными модификациями. | |
Общие характеристики | |
Параметры электрического питания: - напряжение постоянного тока | 4,5 B |
Диаметр захвата | 42 мм |
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха | от +18 до +28 °С80 % |
Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | от 0 до +50 °С 80 % при температуре от 0 до +30 °С 75 % при температуре св. +30 до +40 °С 85 % при температуре св. +40 до +50 °С от 84,0 до 106,7 кПа |
Габаритные размеры | 280 x 93 x 44 мм |
Масса | 0,5 кг |
CM-Flex | |
Параметры измерения силы переменного тока | |
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) |
30,00 A | 0,1 A |
300,0 A | 1 A |
3000 A | 10 A |
Примечание – I – измеренное значение переменного тока, АЧастотный диапазон: 45-500 Гц | |
Температурный коэффициент | |
Модификация | Температурный коэффициент/°С |
RGK CM-Flex | 0,2 |
Общие характеристики | |
Тип сенсора | Пояс Роговского |
Максимальное выходное напряжение | 3 В |
Ошибка при отклонении исследуемого проводника от центрального положения | дополнительная погрешность ± 3,0% |
Максимальный диаметр проводника | 14 см |
Класс защиты от перенапряжения | CAT IV 600 В |
Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление, | от 0 до +50 °С не более 80 % от 84,0 до 106,7 кПа |
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха | от +18 до +28 °С до 80 % |
Температура храненияВлажность хранения | от -20 до +60 °Cдо 80 % |
Степень загрязнения | 2 |
Питание | 3 батареи, ААА |
Параметры электрического питания:- напряжение постоянного тока | 4,5 В |
Габаритные размеры | 267 x 120 x 34 мм |
Масса | 0,26 кг |
