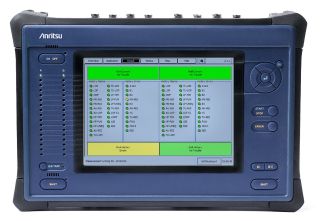

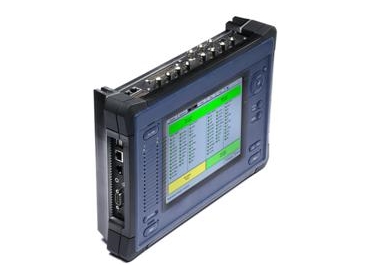

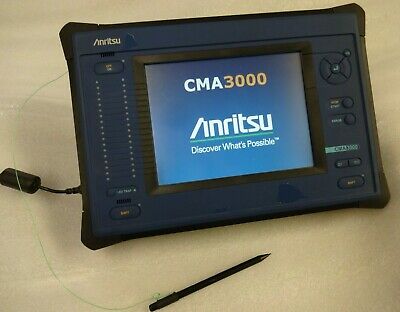

Анализатор цифровых потоков и протоколов сигнализации Anritsu CMA3000

  • Цена - по запросу

  • Производитель: Anritsu
  • Модель: CMA3000
  • Наличие: Нет в наличии

Модульная конструкция предоставит Вам простой и экономичный способ модернизации прибора. Из полнофункционального анализатора показателей ошибок линии передачи CMA3000 легко превращается в современный анализатор сигнализации.

При добавлении опций анализатор CMA3000 становится очень гибким инструментом с возможностями тестирования большого набора интерфейсов и технологий, включая интерфейсы SDH, ретрансляции кадров и интерфейс Abis сетей GSM/GPRS. Другие опции превращают CMA 3000 в очень мощный анализатор сигнализации для протоколов GSM/GPRS/EDGE/UMTS, SS7 и ISDN.

Возможности

  • 2 приемника (Rx) и 2 передатчика (Tx) для интерфейсов E1, E3; соединители BNC (75 Ом) и BNO (120 Ом)
  • До двух оптических модулей для интерфейсов STM-1, STM-4
  • Одновременный контроль цифровых потоков PDH (2, 34, 140 Мбит/с) и SDH (STM-1, STM-4) в двух направлениях передачи
  • Развернутые возможности тестирования потоков E1 с цикловой и бесцикловой структурой, анализ выделенных временных интервалов N?64 кбит/с
  • Ввод и вывод испытательного сигнала (ПСП) в выделенные временные интервалы цикла 2 Мбит/с для контроля без прекращения связи
  • Генерация и контроль байтов заголовков, событий выравнивания указателей, выбор способа размещения в структуре SDH
  • Контроль ошибок и аварийных сигналов, анализ показателей ошибок в соответствии с рекомендациями МСЭ-Т G.821, G.826, M.2100
  • Контроль процесса мультиплексирования и демультиплексирования
  • Полный набор измерений с прекращением связи в процессе настройки и ввода сети в эксплуатацию; анализ времени распространения сигнала
  • Контроль без прекращения связи: быстрый поиск неисправностей, контроль трафика, идентификация проблем синхронизации, анализ байтов заголовков, измерение показателей ошибок
  • Анализ протоколов сети ретрансляции кадров
  • Анализ сигнализации для протоколов GSM/GPRS/EDGE/UMTS, SS7 и ISDN
  • Интерфейсы Ethernet 10/100/1000, WLAN/WiFi: генерация и анализ трафика, контроль сетевого трафика
  • Интерфейсы передачи данных серии V
  • Необыкновенная гибкость за счет легко устанавливаемых опций
  • Светодиоды для немедленной индикации состояния в линии
  • Большой сенсорный дисплей
  • Питание от аккумуляторных батарей, время непрерывной работы без подзарядки более 10 часов
  • Небольшие размеры и масса (порядка 3.3 кг).

Простой в применении пользовательский интерфейс

Интуитивный пользовательский интерфейс CMA3000 с большим цветным ЖК-дисплеем и простыми в понимании графическими символами позволит легко считывать и интерпретировать результаты измерений. А использование сверх-контрастного сенсорного дисплея позволит настраивать и сохранять экраны конфигураций и результатов измерений в соответствии с потребностями пользователя.

Интуитивный пользовательский интерфейс облегчает настройку измерения
Чтобы быстро и легко распространить стандартизированные настройки в пределах организации, можно перенести настройки в ПК, а затем последовательно загрузить их в другие экземпляры CMA3000.

Результаты измерений можно распечатать на внешнем принтере или экспортировать в ПК.

Кроме того, CMA3000 имеет полный набор интерфейсов для обмена данными, включая интерфейс LAN, последовательный интерфейс, порт USB и гнездо Compact Flash для установки карты памяти, чтобы предоставить полную свободу выбора использования анализатора в полевых условиях или в условиях лаборатории.

Питание анализатора CMA3000 осуществляется от аккумуляторных ионно-литиевых батарей большой емкости, обеспечивающих время непрерывной работы без подзарядки более 10 часов. Кроме того, в случае проведения долговременных измерений CMA3000 может питаться от сети переменного тока через адаптер.

Ускорение процесса нахождения неисправностей

Чтобы ускорить процесс диагностирования линии анализатор CMA3000 отображает состояние линии передачи и аварийной сигнализации с помощью светодиодных индикаторов. Два входа в приборе позволяют постоянно контролировать оба направления передачи и одновременно сравнивать зарегистрированные результаты

Функция контроля состояния в CMA3000 всегда включена и предоставляет важную информацию о контролируемой системе передачи, включая:

  • Индикацию состояния аварийных сигналов для линии
  • Отображение текущего значения частоты входного сигнала и отклонения от номинального значения
  • Индикацию уровня входного сигнала
  • Коэффициент использования каналов трафика
  • Уровень звукового сигнала в канале трафика
  • Контроль времени распространения
  • Прослушивание каналов трафика

Статистическая обработка результатов измерений с прекращением и без прекращения связи

При настройке/вводе в эксплуатацию и диагностировании неисправностей на линиях с прекращением связи анализатор CMA3000 предоставляет мощные функции измерения показателей ошибок.

Информация об ошибках и аварийных сигналах собирается за период измерения, определенный пользователем, и вычисляются показатели ошибок в соответствии с рекомендациями G.821, G.826, M.2100 МСЭ-Т.

С помощью CMA3000 можно получить исчерпывающую статистическую информацию о показателях ошибок

Анализ показателей ошибок также выполняется и в режиме без прекращения связи.

Функция Measurement Summary (сводная информация об измерении) предоставляет быстрый обзор результатов за счет индикации "OK/Questionable/not-OK" (соответствует/ сомнительный/не соответствует). Пользователь может определить пороговые значения для уровней "OK/not-OK". Представление информации в виде гистограмм помогает отслеживать ошибки во времени.

Функция Measurement Summary обеспечивает индикацию соответствия нормам

Углубленный поиск неисправностей в процессе эксплуатации

Для отыскания ошибок передачи может потребоваться анализ времени между событиями, произошедшими в течение нескольких миллисекунд. Высокая разрешающая способность анализатора при регистрации событий упрощает процесс анализа временных промежутков между ошибками и аварийными сигналами.

Анализатор регистрирует ошибки и аварийные сигналы с указанием временных меток с высоким разрешением

К другим регистрируемым событиям относятся изменения битов CAS, изменения битов Sa и, в зависимости от добавленных опций, количество событий других типов, таких как сообщения сигнализации GSM/GPRS/EDGE/UMTS, SS7 и ISDN.

Это позволит пользователю скоррелировать и исследовать различные типы событий. Используя фильтры, можно блокировать функцию регистрации и отображения отдельных событий, что позволяет просматривать только наиболее важную информацию. Вы можете контролировать журнал событий в процессе измерения и после его завершения.

Измерения с прекращением связи

В процессе настройки/ввода в эксплуатацию и при измерениях сетевых элементов в условиях воздействий можно управлять сигналом, передаваемым анализатором CMA3000

Одновременное измерение двух линий 2 Мбит/с с прекращением связи

При генерации сигнала PDH прибор позволяет вводить ошибки и аварийные сигналы в передаваемый сигнал.

Кроме того, есть возможность ввода расстройки тактовой частоты передаваемого сигнала для проверки возможности приемника обрабатывать сигналы с параметрами, выходящими за пределы нормируемого диапазона.

Интерфейсы 2 Мбит/с
Общие данные В соответствии с рекомендацией G.703 МСЭ-Т для 2 Мбит/с
Соединители
  • Несимметричный: BNC или Siemens 1.6/5.6 (по заказу)
  • Симметричный: BNO
Количество портов 2 передатчика и 2 приемника
Передатчик
Сопротивление
  • 75 Ом (несимметричный выход)
  • 120 Ом (симметричный выход)
Источник тактовой синхронизации
  • Внутренний задающий генератор 2048 Мбит/с. Погрешность: 4.6 ppm
  • Ввод расстройки тактовой частоты 125 ppm с шагом 1 ppm
  • Тактовый сигнал, восстановленный из принимаемого сигнала
  • Тактовый сигнал от внешнего генератора 2048 МГц с уровнем TTL, подаваемый через 15-контактный штыревой соединитель D-Sub
Линейное кодирование HDB3 или AMI (по выбору пользователя
Структура цикла
  • Бесцикловая или цикловая структура FAS/nFAS
  • Возможность программирования битов Sa (в цикле не-FAS)
Ввод и вывод Возможность ввода и вывода одного или множества временных интервалов 64 кбит/с (TS) в пределах цикла E1
Аварийные сигналы Возможность генерации аварийных сигналов:
  • Потеря сигнала, AIS, потеря цикловой синхронизации, потеря сверхцикловой синхронизации (MF) CRC4, аварийный сигнал дальнего конца, потеря MF CAS, аварийный сигнал MF дальнего конца
Ошибки Возможность генерации ошибок:
  • Ввод ошибок в передаваемый сигнал: битовые, кодовые, битовые FAS, ошибки слова FAS, CRC-4, битов E
  • Ввод ошибок вручную от 1 до 255 последовательных ошибок (1-16 последовательных ошибок слова FAS)
  • Непрерывный ввод с коэффициентом 10-2, 10-3, 10-4, 10-5, 10-6, 10-7
  • Стимуляция событий, определенных в МСЭ-Т G.821, G.826 или M.2100 (ES, SES и т.п.): битовые ошибки, ошибки FAS, ошибки CRC-4, битов E
  • Ручной ввод проскальзываний: проскальзывания цикла, испытательной последовательности
Сигнализация по выделенному каналу (CAS) Возможность генерации битов сигнализации CAS
Испытательные последовательности для BER Генерация испытательных последовательностей измерительного сигнала бесцикловой или цикловой структуры (n?64 кбит/с) с доступом к смежным или несмежным каналам Обеспечиваемые испытательные последовательности:
  • ПСП: 2n-1, где n = 6, 7, 9, 11, 12, 15, 20, 23; QRS11, QRS20
  • Последовательность нулей и единиц: "все 0", "все 1", (1:1), (1:3), (1:7), (3:1), (7:1), (3:24). Последовательности, определенные пользователями, длиной до 16 битов с шагом 1 бит
  • Последовательности, определенные пользователем, длиной до 2048 битов. Шаг выбора длины 8 бит
  • Возможность инверсии последовательностей
Ввод сигналов ТЧ Возможность ввода сигналов ТЧ в один из каналов цикла одного из двух передатчиков:
  • Частота: от 1 Гц до 4 кГц с шагом 1 Гц
  • Уровень: от +3 до -70 дБм с шагом 1 дБм
Возможность ввода искусственного речевого сигнала в один из каналов цикла одного из двух передатчиков
Приемник
Сопротивление
  • 75 Ом (несимметричный выход)
  • 120 Ом (симметричный выход)
  • Высокоомное: > 10?номинальное значение
Допустимое фазовое дрожание В соответствии с G.823 МСЭ-Т, раздел 3.1.1
Затухание отражения В соответствии с G.703 МСЭ-Т
Затухание сигнала и режимы выбора сопротивления Режим контроля (подключение в защищенной контрольной точке):
Затухание в кабеле до 6 дБ + линейное затухание от 20 до 30 дБ, номинальное сопротивление
Режим высокоомного подключения:
Затухание в кабеле до 40 дБ, высокоомное сопротивление
Оконечный режим:
Затухание в кабеле до 40 дБ, номинальное сопротивление
Чувствительность на входе приемника Как указано выше. Допустимые уровни входного сигнала на 3 дБ выше номинального значения
Индикация уровня входного сигнала Диапазон от 0 до -42 дБ (в обычном режиме подключения) или от -20 до --32 дБ (в режиме контроля)
Скорость передачи принимаемого сигнала
  • 2048 кбит/с 100 ppm
Линейное кодирование HDB3 или AMI (по выбору пользователя)
Структура цикла Бесцикловая или цикловая структура FAS/nFAS
Детекторы
  • На каждом входе установлен детектор отсутствия сигнала с уровнями -20 дБ, -33 дБ и полный диапазон чувствительности
  • Каждый вход укомплектован детектором уровня сигнала
  • Каждый вход укомплектован детектором частоты сигнала
Автоматическое конфигурирование Автоматическое определение структуры цикла и испытательной последовательности. Идентификация каналов сигнализации, если установлены опции сигнализации
Аварийные сигналы Обнаружение аварийных сигналов:
  • Потеря сигнала, AIS, потеря цикловой синхронизации, потеря MF CRC4, аварийный сигнал дальнего конца, потеря MF CAS, потеря синхронизации последовательности BERT, аварийный сигнал MF дальнего конца
Ошибки Обнаружение ошибок:
  • Ошибки FAS/nFAS, ошибки испытательной последовательности, ошибки CRC4, ошибки битов E (FEBE), кодовые ошибки, проскальзывания последовательности, проскальзывания цикла
CAS Исследование содержимого каналов CAS (TS16). В случае изменения содержимого каналов CAS выполняется регистрация событий с отметкой времени
Испытательные последовательности для BER Аналогично передатчику. Выполняется обнаружение испытательных последовательностей в смежных или несмежных каналах nЧ64 кбит/с (цикловой сигнал) или в виде бесциклового сигнала
Анализ показателей ошибок
  • Анализ ПСП в принимаемом сигнале по G.821, G.826 или M.2100, либо анализ по CRC-4, битам E или FAS. Определение ES, SES, DM (G.821), BBE (G.826), UAT, EFS, AT в процентах или количественно
Оценка показателей ошибок за весь интервал измерения:
  • HR% для определения параметра показателей ошибок, определенного пользователем, либо запрограммированные пределы соответствия и несоответствия норме (OK/not-OK) для коэффициента или количества битовых ошибок, ошибок FAS, CRC-4 или бита E
Измерение времени распространения сигнала при двойном прохождении (время задержки)
  • Разрешение: 1 мкс (бесцикловый сигнал), 0.1 мкс (цикловой сигнал)
  • Диапазон: от 0 до 4 секунд
Контроль временных интервалов (TS) FAS, NONFAS, сигнализация CAS, содержимое одного временного интервала, включая величину положительного/отрицательного пикового значения и сдвиг кодера. Определение уровня и частоты для закодированного сигнала ТЧ:
  • Частота: от 1 Гц до 4 кГц с разрешением 1 Гц
  • Уровень: от +3 дБм до -66 дБм с разрешением 1 дБм
Декодирование речевого сигнала 64 кбит/с (G.703 МСЭ-Т): по A-закону в соответствии с G.711 МСЭ-Т
Результаты измерений
Статус Текущая информация по следующим событиям:
  • Аварийные сигналы и ошибки на контролируемой линии
  • Индикация уровня входного сигнала
  • Девиация частоты
  • Время распространения сигнала при двойном прохождении
  • Содержимое одного временного интервала
  • FAS/nFAS и биты CAS
  • Обзор трафика: индикация состояния занято/свободно для всех 31 каналов
Статистическая обработка Разрешение, определяемое пользователем: 1, 2, 5, 10, 15, 30 секунд, 1, 5, 15, 30 минут, 1, 2, 4, 6, 12 часов Регистрируемая информация:
  • Аварийные сигналы
  • Количество/коэффициент кодовых ошибок
  • Количество/коэффициент битовых ошибок испытательной последовательности, FAS, CRC-4 и битов E, параметры G.821, G.826 или M.2100
  • Информация о девиации частоты
Регистрация событий
  • Регистрация событий с отметками времени с разрешением 1 мс
  • Регистрируемые события: обнаруженные аварийные сигналы и ошибки. Изменения в CAS и битах Sa
  • Включение/отключение фильтров регистрации отдельных событий



ОБЩИЕ ХАРАКТЕРИСТИКИ

Объем памяти
Объем внутренней памяти 32 Мбайт для сохранения результатов измерения
Служебные интерфейсы
Интерфейс передачи данных USB Порт USB 1.1. Соединитель типа A. CMA 3000 будет действовать в качестве хоста
Интерфейс Ethernet Ethernet 10/100. Один соединитель RJ45
Интерфейс передачи данных V.24 Режим DTE. Соединитель: 9-контактный штыревой D-sub
Другие интерфейсы
Телефонный интерфейс
  • Для подключения дополнительного телефонного аппарата; для ввода речевого сигнала в канал трафика и прослушивания через громкоговоритель в телефонном аппарате
Соединитель:
  • RJ11 гнездовой (1Ч6)
Встроенный громкоговоритель
  • Контроль речевого сигнала в обоих направлениях передачи телефонного канала
  • Уровень выходного сигнала: управляется пользователем на передней панели анализатора
  • Гнездо позволяет подключить наушники для обеспечения доступа к звуковому сигналу. Встроенный громкоговоритель отключается при подключении наушников
Компактная карта флэш-памяти (Compact Flash) Прибор укомплектован одним гнездом для установки Compact Flash
Другая информация
Дисплей Активный TFT дисплей 8? " с разрешением VGA (640 480 пикселей) и сенсорный экран
Светодиоды 34 двухцветных светодиода (с отображением надписей на дисплее)
Батареи Аккумуляторная сменная LiIon батарея 10.8 В Время работы (базовая конфигурация):
  • С функцией PowerSave: более 10 часов
  • Без функции PowerSave: более 6 часов
Время подзарядки: обычно от 3 до 6 часов Индикатор уровня заряда: в % и часах/минутах
Адаптер для подключения к сети переменного тока Вход: 120 - 240 В переменного тока, 50-60 Гц Выход: 18 В постоянного тока, максимальный ток 3.4 А
Механические характеристики Базовая конфигурация:
  • Габариты: примерно 23 33 7.5 см (высота ширина глубина)
  • Масса: примерно 3.3 кг
Условия окружающей среды Рабочий диапазон температур: от 0 до +40 C Температура хранения: от -25 до +60 C CMA 3000 соответствует требованиям по ЭМС EN 50081-1 и EN-50082-1
Стандартные принадлежности
  • Руководство пользователя
  • Ионно-литиевая батарея
  • Адаптер для питания от сети переменного тока с сетевым шнуром
