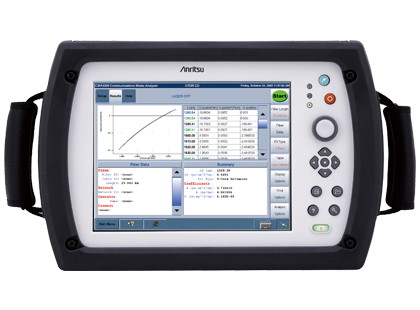

Оптический рефлектометр/анализатор хроматической дисперсии Anritsu CMA5000a OTDR/CD

  • Цена - по запросу

  • Производитель: Anritsu
  • Модель: CMA5000a OTDR/CD
  • Наличие: Нет в наличии

Являясь частью платформы CMA5000a приложение OTDR/CD представляется средством ускорения процесса развертывания услуг и снижения затрат на измерения. Благодаря уникальным функциональным возможностям и широкой номенклатуре измерительных модулей, включая средство контроля состояния коннекторов и измерения поляризационной модовой дисперсии, оптический анализатор спектра, анализатор PDH/SDH и Gigabit Ethernet, универсальная измерительная платформа CMA5000a является идеальным решением для разнообразных измерительных задач.

Портативная измерительная система CMA5000a OTDR/CD представляет собой выделенный модуль, объединяющий в себе современные возможности технологии OTDR и опыт компании Anritsu в измерении хроматической дисперсии. Измерительная система CMA5000a OTDR/CD предоставляет монтажникам и сетевым провайдерам объединенный модуль, который можно использовать в качестве OTDR и измерителя хроматической дисперсии, сокращая время измерения, одновременно повышая производительность сети. Работа измерительной системы CMA5000a OTDR/CD базируется на принятом в отрасли методе измерения времени пролета фотонов (FOTP-168), который позволяет оценить хроматическую дисперсию отдельных волоконных линий. Использование одного волокна для измерения и множества длин волн (до 6) позволяет повысить точность измерения и сократить время измерения. Это, в свою очередь, приводит к повышению производительности и эффективности сети, а, следовательно, и к росту доходов сетевого провайдера.

Разработчики прекрасно осознают, как ценно время, поэтому они предложили интуитивную, простую в применении структуру меню настройки и запуск процесса измерения нажатием одной кнопки. Объединенное приложение CMA5000a OTDR/CD имеет функцию автоматического измерения, которая позволяет определять оптимальные установки. Кроме того, используя интуитивные меню настройки, пользователю достаточно сделать незначительные установки, чтобы минимизировать время настройки и измерения.

Приложение CMA5000 OTDR/CD является высокоточной системой для измерения хроматической дисперсии, потерь и затухания во всех типах одномодовых волокон, обеспечивая монтажникам, операторам связи и системным провайдерам рост доходов за счет оптимизации пропускной способности сети, одновременно повышая эффективность и снижая эксплуатационные затраты за счет правильных методов уменьшения и компенсации хроматической дисперсии.

Технические характеристики:

Анализатор хроматической дисперсии (CD)
Количество волокон Одно
Диапазон длин волн для измерения дисперсии От 1310 до 1625 нм
Время измерения < 4 минут для участка ВОЛС протяженностью 50 км
Динамический диапазон 38 дБ (участок 100 км - типичное значение для волокна в соответствии с G.652)
Диапазон измерения дисперсии Нет физических ограничений на измеряемую величину дисперсии (ни для положительного, ни для отрицательного значения)
Точность определения л0 Типичное значение ±10 нм
Точность измерения дисперсии (C- и L-диапазоны) ±0.7 пс/нм-км или ±4% (что больше)
Количество длин волн для измерения 6



Модуль оптического рефлектометра временной области (OTDR)
Модуль OTDR Одномодовое (на три длины волны)
Центральная длина волны 1310 нм ±20 нм
1550 нм ±20 нм
1625 нм ±15 нм
Ширина спектра (RMS) 1310 нм: <15 нм
1550 нм: <15 нм
1625 нм: <15 нм
Динамический диапазон (SNR=1, до 256k усреднений) 1310 нм: 38 дБ
1550 нм: 38 дБ
1625 нм: 38 дБ
Начальная "мертвая" зона по отражению 1310 нм: 4 м
1550 нм: 4 м
1625 нм: 4 м
Начальная "мертвая" зона по затуханию 1310 нм: 9 м
1550 нм: 8 м
1625 нм: 9 м
Линейность 0.04 дБ/дБ
Ширина импульса
(зависит от длины волны)
от 5 нс до 20 мкс
Разрешение по расстоянию 0.0001 км, 0.1 м, 1 фут, 0.0001 миля
Установка диапазонов по расстоянию 5, 20, 50, 125, 250, 300 км
Разрешение по затуханию 0.001 дБ
Выборка по расстоянию
(зависит от диапазона)
0.125, 0.25, 0.5, 1, 2, 4, 8, 16 м
Число точек для анализа До 256,000
Точность по расстоянию 0.0025% от измеренного значения ±разрешение по расстоянию ±неопределенность показателя преломления
Класс лазерной безопасности Отвечает требованиям класса I МЭК 60825-1 и класса 1 CDRH (безопасность для глаз) 21 CFR 1040
