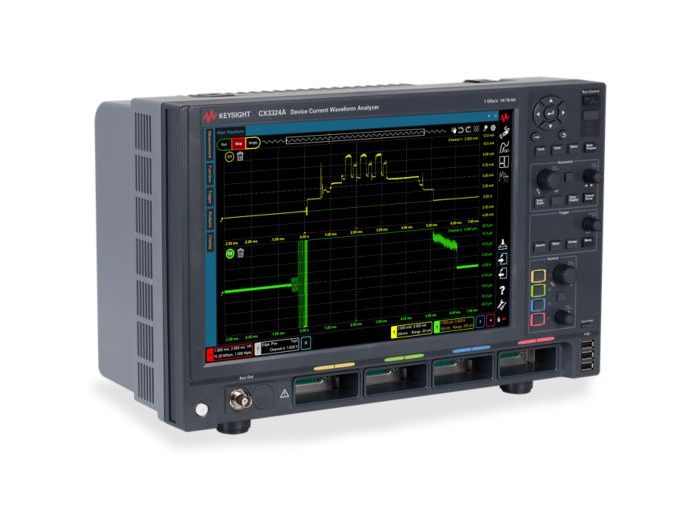

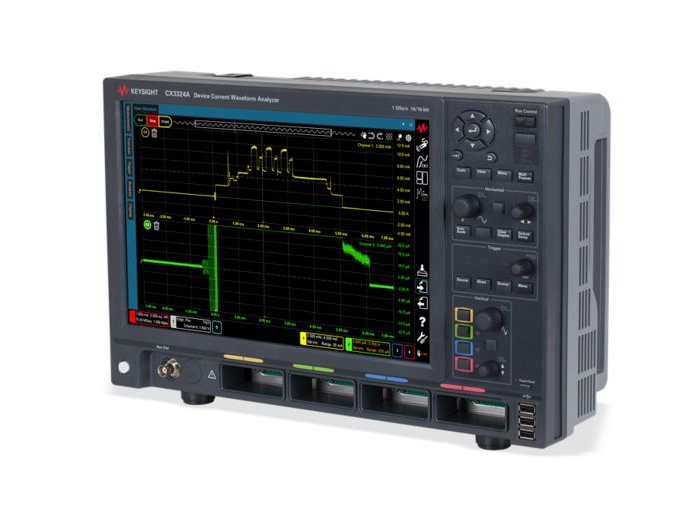

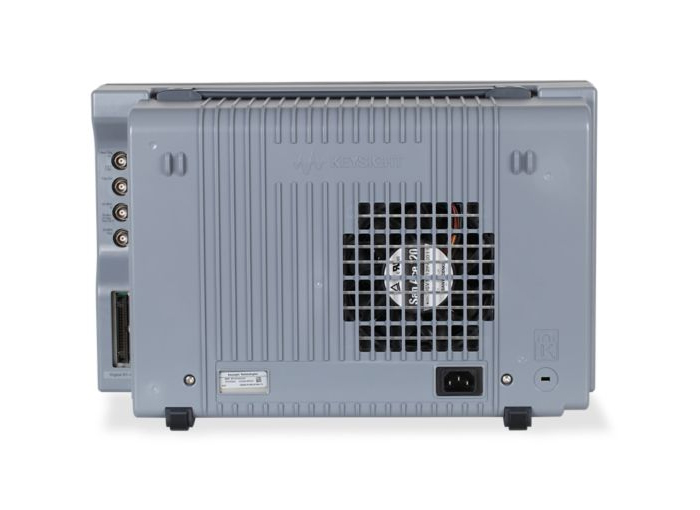

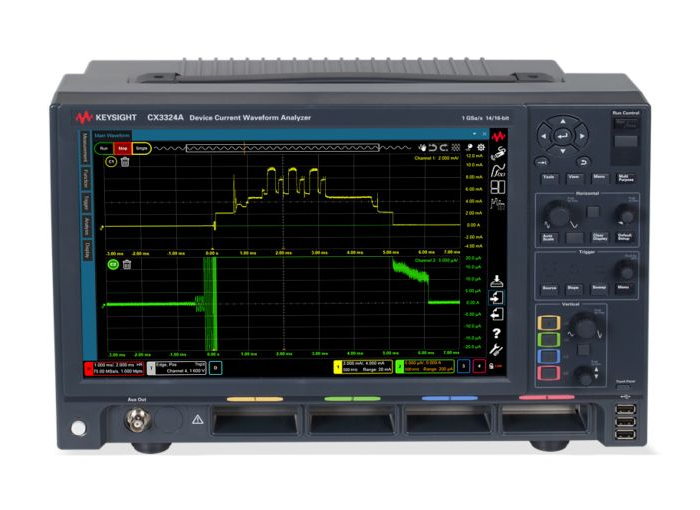

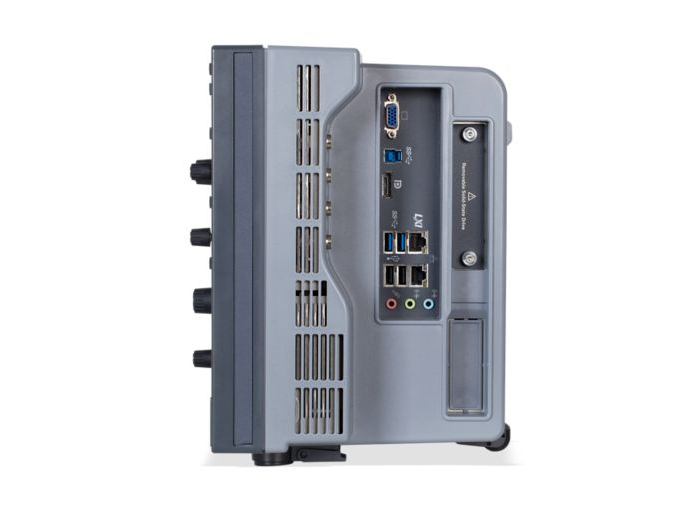

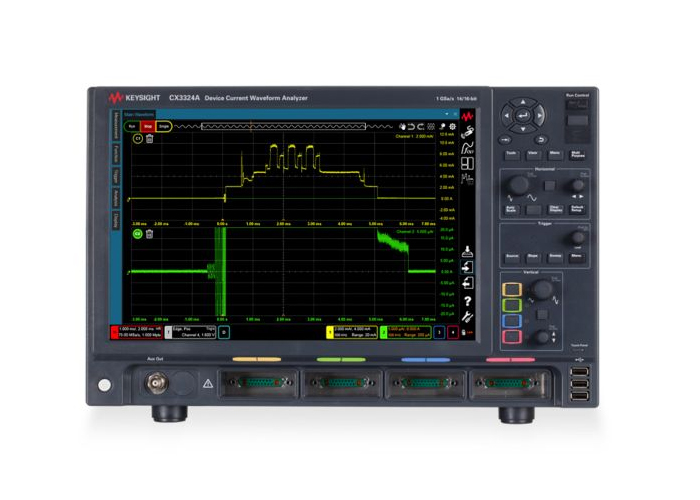

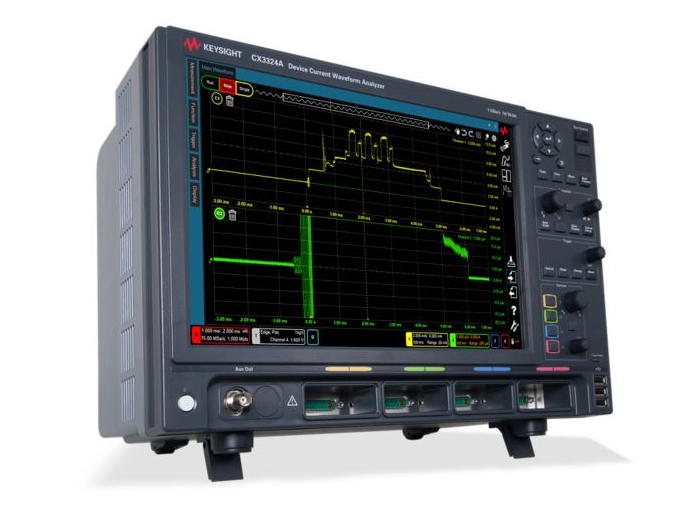

CX3324A Анализатор кривой тока, 1 Гвыб/с, 14/16 бит, 4 канала

Ключевые возможности и технические характеристики

Характеристики основного блока

• 4 аналоговых канала для датчиков тока и дифференциальных датчиков, а также адаптеры для применения пассивных щупов
• Ширина полосы: 50 МГц, 100 МГц, 200 МГц
• Ёмкость памяти: 4 Mpts/канал, 16 Mpts/канал, 64 Mpts/канал, 256 Mpts/канал
• Мультисенсорный экран WXGA 14.1”

Возможности измерений

• 14-ти или 16-битный динамический диапазон.
• Оптимизирован для получения данных с датчиков для токов с низким уровнем помех.
• Прием 1 GSa/s и максимальная ширина полосы 200 МГц.
• Доступность обычных математических функций и типа синхронизации развертки.

Возможность использования датчиков тока и дифференциальных датчиков и адаптеров (подключаемые аксессуары)

• Датчики тока: CX1101A, CX1102A, CX1103A, CX1104A.
• Дифференциальные датчики: CX1105A.
• Адаптеры: CX1151A.
• Цифровые каналы: CX1152A (только для CX3324).

Аналитические возможности

• Возможность увеличения картинки в любой точке экрана для детального анализа формы волны.
• Автоматическое измерение профиля мощности и тока.
• Статистический анализ: вывод гистограммы и функции распределения CCDF.
• Спектральный анализ (FFT).

Анализатор CX3324A – это 4-канальный модуль для инженеров и исследователей, кому необходимо более двух каналов для анализа и измерения колебаний тока. С помощью интерфейса управления пассивным щупом (CX1151A) с датчиками тока (CX1101A, CX1102A, CX1103A, CX1104A) или дифференциальным датчиком (CX1105A) позволяет проводить точные измерения. Возможен выбор необходимой ширины полосы (50 МГц, 100 МГц и 200 МГц) и ёмкости памяти (4, 16, 64 и 256 Mpts/канал). Корме того, для анализатора CX3300 пользователь, которому необходима бОльшая производительность, может увеличить характеристики ширины полосы и ёмкости памяти. С данной 4-канальной моделью может использоваться 8-канальный цифровой канал (CX1152A), что дает больше гибкости при синхронизации развертки.
