Описание системы сбора данных и регистрации DAQ6510:

Система DAQ6510, демонстрирующая новый уровень простоты эксплуатации, имеет сенсорный интерфейс пользователя, обеспечивающий более быструю настройку измерений, мониторинг состояния тестирования в режиме реального времени и подробный анализ данных на экране прибора.

При помощи прибора можно быстро и просто настраивать и выполнять тестирование, не затрачивая время и усилия на написание тестовых программ. Интуитивно понятный сенсорный дисплей системы сбора и регистрации данных с мультиметром DAQ6510 обеспечивает простую настройку конфигурации, визуальную интуитивную настройку тестирования, визуализацию состояния сканирования в режиме реального времени для обнаружения проблем на ранней стадии и предотвращения потерь времени при тестировании, а также простой анализ полученных данных.

Система DAQ6510 позволяет проводить:

  • Настройку многоканального сканирования и широкого спектра функций измерения осуществляется при помощи одного меню конфигурации измерений и сканирования;

  • Запуск и мониторинг: отображение процесса сканирования во время тестирования для немедленного обнаружения результатов измерений, выходящих за пределы заданных диапазонов и превышающих пороговые значения;

  • Анализ: отображение и анализ результатов при помощи графиков и статистики. Функция масштабирования на сенсорном экране позволяет более подробно изучить полученные результаты. Используя курсоры, можно рассчитать статистические значения для сегментов данных.

В систему DAQ6510, имеющую разрешение 6½ разрядов, встроено 15 функций измерения. АЦП прибора позволяет измерять слабые токи, малые сопротивления, температуру, а также регистрировать нестационарные сигналы.

Система обеспечивает:

  • Измерение напряжения от 100 нВ до 1000 В с базовой точностью 0,0025 % для постоянного напряжения;
  • Измерение тока от 1 пА до 3 А;
  • Измерение сопротивления от 1 мкОм до 120 МОм;
  • Измерение емкости от 0,1 пФ до 100 мкФ;
  • Температуру можно измерять в диапазоне от -200 до +1820 °C при помощи термопар, термометров сопротивления и термисторов;
  • 1 Мвыб/с, 16-битный АЦП и возможность сохранять до 7 млн показаний.

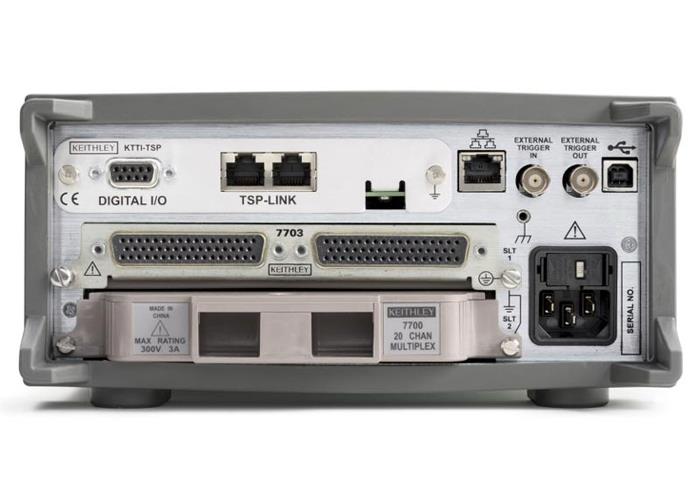

Базовый блок DAQ6510 имеет два слота для 12 различных подключаемых модулей коммутации/управления серии 7700. Благодаря этому, можно создавать систему для измерения и управления максимум 80 тестируемыми устройствами. Наличие двух модулей матричных коммутаторов 6×8, обеспечивающих 96 точек коммутации, позволяет тестировать одну или несколько ИС. При производственном тестировании модуль мультиплексора с полупроводниковыми реле обеспечивает повышение скорости сканирования до 800 каналов/с и сокращает время простоя по сравнению с электромеханическими реле, срок службы которых ограничен.

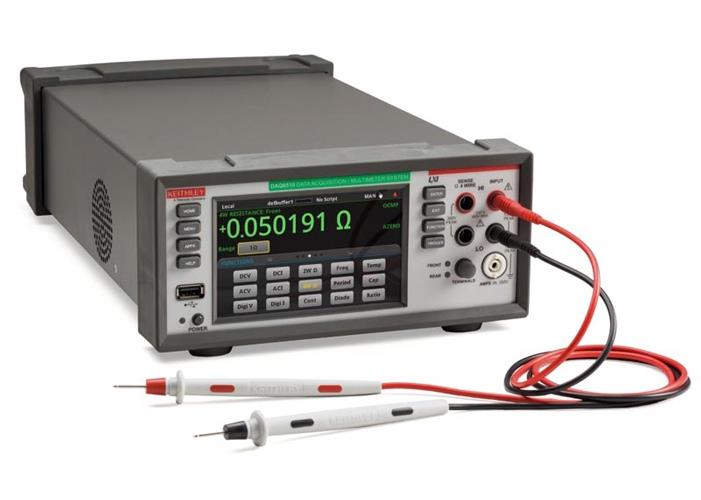

Прибор снабжен 5­-ти дюймовым (127 мм) графическим емкостным сенсорным экраном с поддержкой нескольких касаний

Стандартные интерфейсы LAN, LXI и USB обеспечивают быструю интеграцию в систему тестирования. Интерфейсы GPIB и RS-232 (опции), которые можно установить на месте эксплуатации прибора, включают шесть цифровых портов ввода-вывода для непосредственной синхронизации и связи между приборами. Система DAQ6510 может работать с любым интерфейсом ПК, выбранным пользователем.

При помощи ПО для управления прибором KickStart можно быстро запрограммировать на ПК сбор данных при тестировании. ПО не требует дополнительного программирования — нужно только вести настройки тестирования, пользуясь экранными меню. Результаты отображаются в табличном или графическом виде

Технические характеристики

Верхний предел диапазона 1) Входное сопротивление Пределы допускаемой абсолютной погрешности 2,3) Температурный коэффициент (/°C), не более 2)
Измерение постоянного напряжения
100 мВ >10 ГОм (10 ±0,1) МОм ±(3∙10-5 ∙U + 3,5∙10-5 ∙DU) 4) ±(1∙10-6 ∙U + 5∙10-6 ∙DU)
1 В ±(2,5∙10-5 ∙U + 6∙10-6 ∙DU) ±(1∙10-6 ∙U + 1∙10-6 ∙DU)
10 В ±(2,5∙10-5 ∙U + 5∙10-6 ∙DU)
100 В (10 ±0,1) МОм ±(4∙10-5 ∙U + 6∙10-6 ∙DU) ±(6∙10-6 ∙U + 1∙10-6 ∙DU)
1000 В
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %.
2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) С функцией относительных измерений (Rel) после установки нуля с короткозамкнутыми наконечниками измерительных проводов.
Верхний предел диапазона 1) Сила испытательного тока Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
Измерение электрического сопротивления постоянному току
1 Ом 5) 10 мА ±(8,5∙10-5 ∙R + 2∙10-4 ∙DR) ±(6∙10-6 ∙R + 1∙10-5 ∙DR)
10 Ом 10 мА ±(8,5∙10-5 ∙R + 2∙10-5 ∙DR) ±(6∙10-6 ∙R + 1∙10-6 ∙DR)
100 Ом 1 мА
1 кОм 1 мА ±(7,5∙10-5 ∙R + 6∙10-6 ∙DR)
10 кОм 100 мкА
100 кОм 10 мкА ±(7,5∙10-5 ∙R + 1∙10-5 ∙DR)
1 МОм 10 мкА ±(1∙10-4 ∙R + 6∙10-6 ∙DR)
10 МОм 6) 0,7 мкА ±(4∙10-4 ∙R + 1∙10-5 ∙DR) ±(7∙10-5 ∙R + 1∙10-6 ∙DR)
100 МОм 6) 0,7 мкА ±(2∙10-3 ∙R + 3∙10-5 ∙DR) ±(3,85∙10-4 ∙R + 1∙10-6 ∙DR)
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов.
2) R – значение измеряемого сопротивления; DR – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) Значения погрешности указаны для 4-х проводной схемы с компенсацией смещения для R ≤ 10 кОм и без компенсации смещения для R > 10 кОм. Для 2-х проводной схемы с функцией относительных измерений (Rel) после установки нуля к указанным значениям погрешности следует добавить 0,1 Ом.
5) Только 4-х проводная схема.
6) Относительная разность сопротивлений измерительных кабелей, присоединенных к клеммам “HI”, “LO”, не более 10 %.
Верхний предел диапазона 1) Сопротивление внутреннего шунта Пределы допускаемой абсолютной погрешности 2,3) Температурный коэффициент (/°C), не более 2)
Измерение силы постоянного тока
10 мкА 10 кОм ±(4,5∙10-4 ∙I + 5∙10-5 ∙DI) 5) ±(3∙10-5 ∙I + 6∙10-6 ∙DI)
100 мкА 1 кОм ±(4,5∙10-4 ∙I + 5∙10-5 ∙DI) ±(2∙10-5 ∙I + 5∙10-6 ∙DI)
1 мА 100 Ом
10 мА 10 Ом ±(2∙10-4 ∙I + 5∙10-5 ∙DI) ±(1,5∙10-5 ∙I + 5∙10-6 ∙DI)
100 мА 1 Ом
1 А 0,1 Ом ±(4∙10-4 ∙I + 5∙10-5 ∙DI) ±(3∙10-5 ∙I + 5∙10-6 ∙DI)
3 А 0,1 Ом ±(5∙10-4 ∙I + 4∙10-5 ∙DI)
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) При подключении к клеммам на передней панели.
Измерение среднеквадратических значений переменного напряжения
Верхние пределы диапазонов 1): 100 мВ; 1 В; 10 В; 100 В; 750 В
Входной импеданс: 1,1 МОм // ˂ 100 пФ
Диапазон частот F Пределы допускаемой абсолютной погрешности 2,3,4,5) Температурный коэффициент (/°C), не более 2)
3 Гц ≤ F ˂ 5 Гц ±(1∙10-2 ∙U + 3∙10-4 ∙DU) 6) ±(1∙10-3 ∙U + 3∙10-5 ∙DU)
5 Гц ≤ F ˂ 10 Гц ±(3,5∙10-3 ∙U + 3∙10-4 ∙DU) 6) ±(3,5∙10-4 ∙U + 3∙10-5 ∙DU)
10 Гц ≤ F ˂ 20 кГц ±(6∙10-4 ∙U + 3∙10-4 ∙DU) ±(5∙10-5 ∙U + 3∙10-5 ∙DU)
20 кГц ≤ F ˂ 50 кГц ±(1,2∙10-3 ∙U + 5∙10-4 ∙DU ±(1,1∙10-4 ∙U + 5∙10-5 ∙DU)
50 кГц ≤ F ˂ 100 кГц ±(6∙10-3 ∙U + 8∙10-4 ∙DU) ±(6∙10-4 ∙U + 8∙10-4 ∙DU)
100 кГц ≤ F ≤ 300 кГц ±(4∙10-2 ∙U + 5∙10-3 ∙DU) 6) ±(2∙10-3 ∙U + 2∙10-4 ∙DU)
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 750 В, для которого максимальное измеряемое значение равно 750 В.
2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) Погрешность нормируется для значений измеряемого напряжения не менее 5 % от верхнего предела диапазона.
5) Погрешность нормируется для значений напряжения U и частоты F, удовлетворяющих условию U∙F ≤ 8∙107 В∙Гц.
6) Типовое справочное значение
Верхний предел диапазона 1) Сопротивление внутреннего шунта Диапазон частот F Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
Измерение среднеквадратических значений силы переменного тока
100 мкА 1 кОм 3 Гц ≤ F ≤ 1 кГц ±(1∙10-3 ∙I + 7∙10-4 ∙DI) 5) ±(1,5∙10-4 ∙I + 1∙10-4 ∙DI)
1 кГц ˂ F ≤ 10 кГц ±(1,5∙10-3 ∙I + 7∙10-4 ∙DI) 5,6) ±(3∙10-4 ∙I + 1∙10-4 ∙DI)
1 мА 100 Ом 3 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
5 кГц ˂ F ≤ 10 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
10 мА 10 Ом 3 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
5 кГц ˂ F ≤ 10 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
100 мА 1 Ом 3 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
5 кГц ˂ F ≤ 10 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
1 А 0,1 Ом 3 Гц ≤ F ˂ 5 Гц ±(3∙10-3 ∙I + 4∙10-4 ∙DI)
5 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
5 кГц ˂ F ≤ 10 кГц ±(1,5∙10-3 ∙I + 6∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
3 А 0,1 Ом 3 Гц ≤ F ˂ 5 Гц ±(3,5∙10-3 ∙I + 4∙10-4 ∙DI)
5 Гц ≤ F ≤ 5 кГц ±(1,5∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
5 кГц ˂ F ≤ 10 кГц ±(1,5∙10-3 ∙I + 6∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) Погрешность нормируется для значений измеряемой силы тока не менее 5 % от верхнего предела диапазона.
5) При подключении к клеммам на передней панели.
6) Типовое справочное значение.
Верхний предел диапазона 1) Сила тока заряда Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
Измерение электрической емкости
1 нФ 1 мкА ±(8∙10-3 ∙C + 5∙10-3 ∙DC) ±(5∙10-4 ∙C + 5∙10-4 ∙DC)
10 нФ 10 мкА ±(4∙10-3 ∙C + 1∙10-3 ∙DC) ±(5∙10-4 ∙C + 1∙10-4 ∙DC)
100 нФ 100 мкА
1 мкФ 100 мкА
10 мкФ 1 мА
100 мкФ 1 мА
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов.
2) C – значение измеряемой емкости; DC – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) С функцией относительных измерений (Rel) после установки нуля.
Измеряемые значения Пределы допускаемой относительной погрешности, % Температурный коэффициент (%/°C), не более
Частота F Период T
Измерение частоты и периода
Синусоидальный сигнал 1)
3 Гц ≤ F ≤ 10 Гц 333 мс ≥ T ≥ 100 мс ±0,1 ±0,0002
10 Гц ˂ F ≤ 100 Гц 100 мс > T ≥ 10 мс ±0,03
100 Гц ˂ F ≤ 1 кГц 10 мс > T ≥ 1 мс ±0,01
1 кГц ˂ F ≤ 300 кГц 1 мс > T ≥ 3,3 мкс ±0,009
Прямоугольный сигнал 2)
10 Гц ˂ F ≤ 300 кГц 100 мс > T ≥ 3,3 мкс ±0,008 ±0,0002
1) Погрешность нормируется при уровне входного напряжения (скз) не менее 5 % от верхнего предела диапазона напряжения и не менее 10 мВ.
2) Погрешность нормируется при амплитуде входного напряжения не менее 10 % от верхнего предела диапазона напряжения.
Верхний предел диапазона 1) Входное сопротивление Пределы допускаемой абсолютной погрешности измерения постоянного напряжения 2,3) Температурный коэффициент (/°C), не более 2)
Измерение напряжения высокоскоростным АЦП
100 мВ >10 ГОм (10 ±0,1) МОм ±(4∙10-4 ∙U + 2∙10-4 ∙DU) ±(2,5∙10-5 ∙U + 3∙10-5 ∙DU)
1 В; 10 В ±(3∙10-4 ∙U + 1∙10-4 ∙DU) ±(2,5∙10-5 ∙U + 1∙10-5 ∙DU)
100 В; 1000 В (10 ±0,1) МОм
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %.
2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов.
Верхний предел диапазона 1) Сопротивление внутреннего шунта Пределы допускаемой абсолютной погрешности измерения силы постоянного тока 2,3) Температурный коэффициент (/°C), не более 2)
Измерение силы тока высокоскоростным АЦП
100 мкА 1 кОм ±(7∙10-4 ∙I + 5∙10-4 ∙DI) ±(3∙10-5 ∙I + 3,5∙10-5 ∙DI)
1 мА 100 Ом ±(7∙10-4 ∙I + 3∙10-4 ∙DI)
10 мА 10 Ом ±(5∙10-4 ∙I + 3∙10-4 ∙DI)
100 мА 1 Ом ±(2∙10-5 ∙I + 3,5∙10-5 ∙DI)
1 А 0,1 Ом ±(7∙10-4 ∙I + 3∙10-4 ∙DI) ±(4∙10-5 ∙I + 3,5∙10-5 ∙DI)
3 А 0,1 Ом ±(9∙10-4 ∙I + 4∙10-4 ∙DI)
10 А 4) 0,005 Ом ±(2,5∙10-3 ∙I + 8∙10-4 ∙DI) ±(6∙10-5 ∙I + 1∙10-4 ∙DI)
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов.
Общие характеристики
Параметр Значение
Рабочие условия применения:
- температура окружающего воздуха, °C
- относительная влажность воздуха, %
от 0 до 50
до 80 при температуре 35 °C
Потребляемая мощность, Вт, не более 65
Частота сети питания, Гц 50; 400
Напряжение сети питания, В от 90 до 264
Габаритные размеры (без ручки) (ШхГхВ), мм 214 х 357 х 88
Масса, кг, не более 4,54

Комплектация

№ Наименование Количество
1 Система сбора данных и регистрации DAQ6510 1
2 Кабель сетевой тип А1 1
3 Пара измерительных кабелей 1
4 Кабель интерфейсный USB A/B 1
5 Руководство по эксплуатации 1
6 Методика поверки 1
