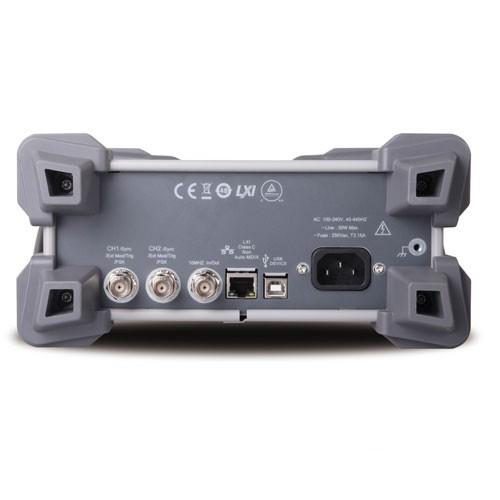

DG1022Z Универсальный генератор сигналов Актаком
64 050 руб.
Последняя цена (на момент наличия)
- Производитель: Актаком
- Модель: DG1022Z
- Наличие: Нет в наличии
Описание универсального генератора сигналов DG1022Z:
В универсальном генераторе сигналов DG1022Z используется инновационная технология поточечного формирования сигналов произвольной формы SiFi, которая позволяет восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, уменьшить влияние дискретизации и обеспечить малый джиттер. Благодаря большому количеству встроенных форм сигналов и низкому уровню собственных шумов генератор сигналов DG1022Z является незаменимым при использовании в измерительных задачах различной сложности.
Технические характеристики
| Характеристика | Значение | ||
| Максимальная выходная частота | 25 МГц | ||
| Количество каналов | 2 | ||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
||
| Частотные характеристики | |||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 25 МГц | |
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||
| импульсный сигнал | 1 мкГц ~ 15 МГц | ||
| пилообразный сигнал | 1 мкГц ~ 500 кГц | ||
| гармоники | 1 мкГц ~ 10 МГц | ||
| белый шум (Гаусс) | полоса 30 МГц (-3дБ) | ||
| специальной формы | 1 мкГц ~ 10 МГц | ||
| Разрешение по частоте | 1 мкГц | ||
| Точность установки (18°C ~ 28°C) | ±1 ppm | ||
| Синусоидальный сигнал | |||
| Гармонические искажения | Типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 25 МГц) |
||
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | ||
| Негармонические искажения |
Типичное (0 дБм) |
||
| Фазовый шум | Типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
||
| Прямоугольный сигнал | |||
| Время нарастания/спада | < 10 нс (1 Вп-п) типичное | ||
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | ||
| Коэффициент заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||
| Ассиметрия | 1% от периода + 5 нс | ||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||
| Пилообразный сигнал | |||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||
| Симмметрия | 0 ~ 100% | ||
| Импульсный сигнал | |||
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) | ||
| Время нарастания/спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | ||
| Выброс | < 5 % (1 Вп-п) типичное | ||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||
| Специальная форма | |||
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) | ||
| Вертикальное разрешение | 14 бит | ||
| Частота дискретизации | 200 Мвыб/сек | ||
| Время нарастания | < 5 нс (1 Вп-п) типичное | ||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||
| Способ редактирования | по точкам, сегментами, встроенное построение формы | ||
| Генератор гармоник | |||
| Порядок гармоник | ≤ 8 | ||
| Тип гармоник | четные, нечетные, все, пользовательские | ||
| Амплитуда гармоник | регулируемая для каждой гармоники | ||
| Фаза гармоник | регулируемая для каждой гармоники | ||
| Характеристики выхода | |||
| Амплитуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
||
| Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | ||
| Неравномерность АЧХ | Типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
||
| Единицы установки | Вп-п, Вскз, дБм | ||
| Разрешение | 0,1 мВпп или 4 бит | ||
| Смещение (50 Ом) | |||
| Диапазон | ±5 Впп АС+DC | ||
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) | ||
| Выход сигнала | |||
| Импеданс | 50 Ом (типичное) | ||
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | ||
| Модуляция | |||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | ||
| AM Модуляция (AM) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||
| Частота модуляции | 2 мГц ~ 1 МГц | ||
| Коэффициент модуляции | 0% ~ 120% | ||
| ЧМ Модуляция (FM) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||
| Частота модуля | 2 мГц ~ 1 МГц | ||
| ФМ Модуляция (PM) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||
| Частота модуляции | 2 мГц ~ 1 МГц | ||
| Девиация | 0 ~ 360° | ||
| Частотная манипуляция (FSK) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||
| Частота переключения | 2 мГц ~ 1 МГц | ||
| Амплитудная манипуляция (ASK) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||
| Частота переключения | 2 мГц ~ 1 МГц | ||
| Фазовая манипуляция (PSK) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||
| Частота переключения | 2 мГц ~ 1 МГц | ||
| ШИМ модуляция (PWM) | |||
| Несущая | импульсный | ||
| Частота модуляции | 2 мГц ~ 1 МГц | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | ||
| Девиация | 0%~100% длительности импульса | ||
| Вход внешнего запуска | |||
| Диапазон напряжения | 75 мВскз ~ ± 2,5 В DC+AC | ||
| Полоса | 50 кГц | ||
| Импеданс входа | 1000 Ом | ||
| Режим свипирования (качания) | |||
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Закон | линейный, логарифмический, ступенчатый | ||
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой | ||
| Направление | Вверх/Вниз | ||
| Время свипирования | 1 мс ~ 500 с | ||
| Время стояния/возврата | 0 мс ~ 500 с | ||
| Источник запуска | Ручной, внешний, внутренний | ||
| Маркер | спадающий фронт или синхросигнал (программируется) | ||
| Режим пачек импульсов | |||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) | ||
| Частота несущей | 2 мГц ~ 30 МГц | ||
| Количество импульсов в пачке | 1 ~ 1000000 или бесконечное | ||
| Начальная/Конечная фаза | 0° ~ 360° | ||
| Внутренний период | 1 мкс ~ 500 с | ||
| Стробированный запуск | Внешний запуск | ||
| Источник запуска | Ручной, внешний, внутренний | ||
| Задержка запуска | 0 нс ~ 100 с | ||
| Частотомер | |||
| Измеряемый параметр | Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения | ||
| Частотный диапазон | 1 мrГц ~ 200 МГц | ||
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) | ||
| Диапазон периода | 5 нс ~ 16 дней | ||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | ||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | |
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | ||
| Длительность импульса и коэффициент заполнения (DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
||
| Коэффициент заполнения | 0 ~ 100% | ||
| Параметры входа | Входной импеданс | 1 МОм | |
| Тип свяи | AC, DC | ||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц |
||
| Опасное напряжение (1 МОм) | ±7 В AC+DC | ||
| Система запуска | Уровень запуска: ±2,5 В | ||
| Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | |||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | ||
| Вход запуска | |||
| Уровень | TTL | ||
| Длительность импульса | > 100 нс | ||
| Запуск по фронту | нарастающий, спадающий выбирается | ||
| Время отклика (задержка запуска) | свипирование:< 100 нс, режим пачек < 300 нс | ||
| Выход запуска | |||
| Уровень | TTL | ||
| Длительность импульса | > 60 нс (типичное) | ||
| Максимальная частота | 1 МГц | ||
| Вход/выход 10 МГц | |||
| Вход внешнего опорного сигнала | |||
| Частота | 10 МГц ± 50 Гц | ||
| Уровень | 250 мВп-п ~ 5 Вп-п | ||
| Время блокировки | < 2 c | ||
| Импеданс | 1 кОм, закрытый вход (AC) | ||
| Сдвиг фазы | |||
| Диапазон | 0° ~ 360° | ||
| Разрешение | 0,03° | ||
| Выход внутреннего опорного сигнала | |||
| Частота | 10 МГц ± 50 Гц | ||
| Уровень | 3,3 Вп-п | ||
| Импеданс | 50 кОм, закрытый вход (AC) | ||
| Выход синхронизации | |||
| Уровень | TTL | ||
| Импеданс | 50 Ом | ||
| Основные характеристики | |||
| Тип дисплея | Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов | ||
| Питание | 100~240 В АСскз,45~440 Гц, CATII | ||
| Интерфейс | USB устройство, USB хост , LAN | ||
| Потребляемая мощность | не более 40 Вт | ||
| Рабочая температура | 10°C...40°C | ||
| Габаритные размеры | 261,5 х 112 х 318,4 мм | ||
| Вес | 3,2 кг (в упаковке 4,5 кг) |
Комплектация
| № | Наименование | Количество |
| 1. | Универсальный генератор сигналов DG1022Z | 1 |
| 2. | Сетевой кабель | 1 |
| 3. | BNC кабель | 1 |
| 4. | USB кабель для подключения к ПК | 1 |
| 5. | Краткое руководство по эксплуатации | 1 |
