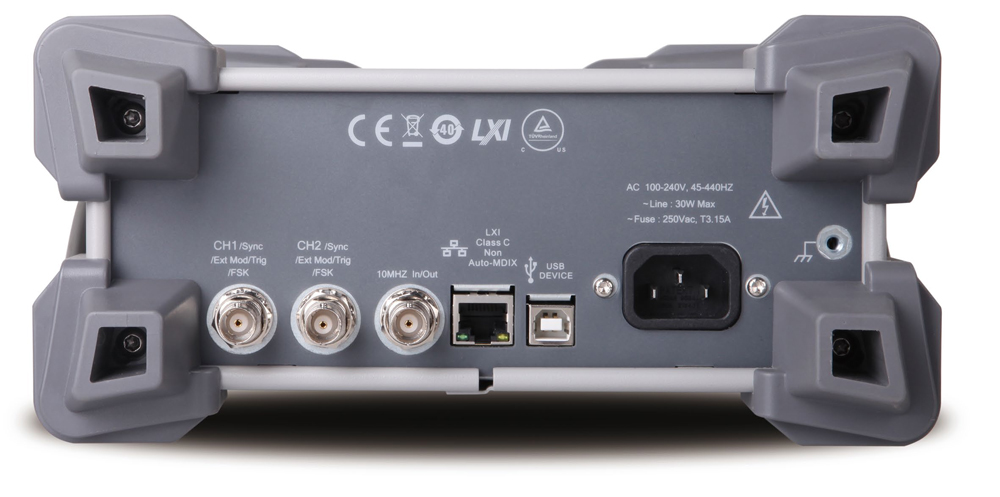

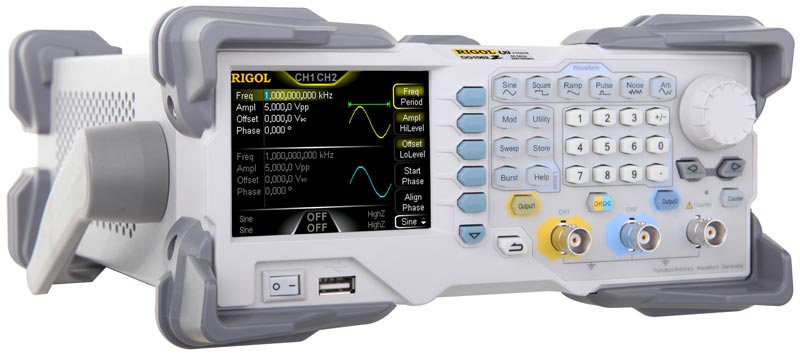

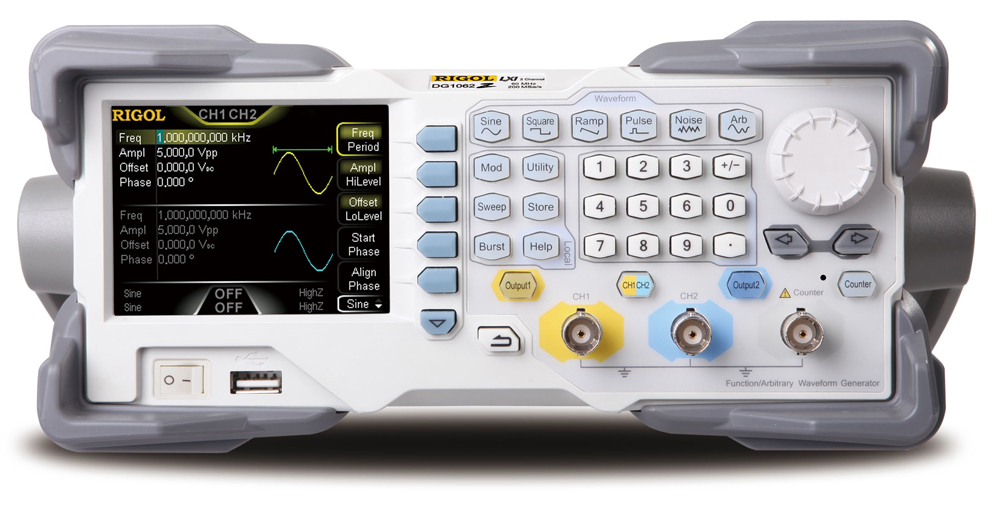

Универсальный генератор сигналов Rigol DG1022Z
73 953 руб.
-
+
- Производитель: Rigol
- Модель: DG1022Z
- Наличие: 9
- Готов к отгрузке: 31 декабря 2024
Генератор сигналов универсальный. 2 канала. Диапазон: 1 мкГц...25 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 160 встроенных форм сигналов. Частота сэмплир.: 200 Мвыб/с.; ЦАП - 14 бит; глубина записи - 2М (16М опция). Джиттер 200 пс. Погрешность опорного генератора: 1 ppm. Фазовый шум -125 дБн/Гц. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. SiFi технология. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С). Дисплей: 3,5" TFT , 320 х 240. Размеры: 261,5 х 112 х 318,4 мм. Вес: 3,2 кг.
Расширенное описание
В универсальном генераторе сигналов Rigol DG1022Z используется инновационная технология поточечного формирования сигналов произвольной формы SiFi, которая позволяет восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, уменьшить влияние дискретизации и обеспечить малый джиттер. Благодаря большому количеству встроенных форм сигналов и низкому уровню собственных шумов генератор сигналов Rigol DG1022Z является незаменимым при использовании в измерительных задачах различной сложности.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота |
25 МГц |
||||
| Количество каналов |
2 |
||||
| Форма сигнала |
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
||||
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 25 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 15 МГц | ||||
| пилообразный сигнал | 1 мкГц ~ 500 кГц | ||||
| гармоники | 1 мкГц ~ 10 МГц | ||||
| белый шум (Гаусс) | полоса 25 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | ±1 ppm | ||||
Синусоидальный сигнал |
|||||
| Гармонические искажения |
Типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 25 МГц) |
||||
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | ||||
| Негармонические искажения |
Типичное (0 дБм) |
||||
| Фазовый шум |
Типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
||||
Прямоугольный сигнал |
|||||
| Время нарастания / спада |
< 10 нс (1 Вп-п) типичное |
||||
| Выброс |
< 5 % (100 кГц, 1 Вп-п) типичное |
||||
| Коэф. заполнения |
0,01% ~ 99,99% (ограничена установленной частотой) |
||||
| Ассиметрия |
1% от периода + 5 нс |
||||
|
Джиттер (СКЗ) |
Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
Пилообразный сигнал |
|||||
| Нелинейность |
< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное |
||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал |
|||||
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) | ||||
| Время нарастания / спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | ||||
| Выброс |
< 5 % (1 Вп-п) типичное |
||||
|
Джиттер (СКЗ) |
Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
Специальная форма |
|
||||
| Максимальное количество точек участвующих в формировании сигнала |
8 ~ 2 М точек (16 М точек опция) |
||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 200 Мвыб/сек | ||||
| Время нарастания |
< 5 нс (1 Вп-п) типичное |
||||
| Джиттер (СКЗ) |
Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Способ редактирования |
по точкам, сегментами, встроенное построение формы |
||||
Генератор гармоник |
|
||||
| Порядок гармоник |
≤ 8 |
||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник |
регулируемая для каждой гармоники |
||||
| Фаза гармоник | регулируемая для каждой гармоники | ||||
Характеристики выхода:
| Амплитуда (50 Ом) |
2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
|
|
Точность установки |
±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
|
|
Неравномерность АЧХ |
Типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
|
| Единицы установки | Вп-п, Вскз, дБм | |
| Разрешение | 0,1 мВпп или 4 бит | |
Смещение (50 Ом):
|
Диапазон |
±5 Впп АС+DC | |
|
Точность установки |
±(1% + 5 мВ +0,5% от амплитуды) |
|
Выход сигнала:
|
Импеданс |
50 Ом (типичное) |
|
|
Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке |
|
Модуляция
|
Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, PWM |
AM Модуляция (AM) :
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция (FM):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
ФМ Модуляция (PM):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Девиация | 0 ~ 360° |
Частотная манипуляция (FSK):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний / Внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
Амплитудная манипуляция (ASK):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
Фазовая манипуляция (PSK):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний / Внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
ШИМ модуляция (PWM):
| Несущая | импульсный |
|
Частота модуляции |
2 мГц ~ 1 МГц |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
|
Девиация |
0%~100% длительности импульса |
Вход внешней модуляции:
|
Диапазон напряжения |
75 мВскз ~ ± 2,5 В DC+AC |
|
Полоса |
50 кГц |
|
Импеданс входа |
1000 Ом |
Режим свипирования (качания):
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон |
линейный, логарифмический, ступенчатый |
| Диапазон частот |
верхняя и нижняя частота свипирования ограничена несущей частотой |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с |
| Время стояния / возврата | 0 мс ~ 500 с |
| Источник запуска | Ручной, внешний, внутренний |
| Маркер |
спадающий фронт сигнала синхронизации (задаваемый) |
Режим пачек импульсов:
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
| Частота несущей | 2 мГц ~ 30 МГц |
|
Количество импульсов в пачке |
1 ~ 1000000 или бесконечное |
| Начальная / Конечная фаза | 0° ~ 360° |
|
Внутренний период |
1 мкс ~ 500 с |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
| Задержка запуска | 0 нс ~ 100 с |
Частотомер:
| Измеряемый параметр | Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
| Частотный диапазон | 1 мrГц ~ 200 МГц | |||
| Разрешение по частоте |
7 разрядов/с (время счета = 1 с) |
|||
| Диапазон периода | 5 нс ~ 16 дней | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 В AC+DC |
|||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 Вп-п |
||
| 100 МГц ~ 200 МГц |
100 мВскз ~ ±2,5 Вп-п |
|||
|
Длительность импульса и коэффициент заполнения (DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
|||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | Входной импеданс |
1 МОм |
||
| Тип свяи | AC, DC | |||
| ФНЧ |
ON: полоса 250 кГц, OFF: полоса 200 МГц |
|||
|
Опасное напряжение (1 МОм) |
±7 В AC+DC | |||
| Система запуска |
Уровень запуска: ±2,5 В |
|||
| Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
Вход запуска:
| Уровень | TTL |
|
Длительность импульса |
> 100 нс |
|
Запуск по фронту |
нарастающий, спадающий выбирается |
|
Время отклика (задержка запуска) |
свипирование:< 100 нс, режим пачек < 300 нс |
Выход запуска:
| Уровень | TTL |
| Длительность импульса | > 60 нс(типичное) |
| Максимальная частота | 1 МГц |
Двухканальный режим (сдвиг фаз):
| Диапазон |
0° ~ 360° |
|
Разрешение |
0,03° |
Вход/выход 10 МГц:
| Вход внешнего опорного сигнала | |
|
Частота |
10 МГц ± 50 Гц |
| Уровень |
250 мВп-п ~ 5 Вп-п |
|
Время блокировки |
< 2 c |
| Импеданс |
1 кОм, закрытый вход (AC) |
| Выход внутреннего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 3,3 Вп-п |
| Импеданс | 50 кОм, закрытый вход (AC) |
| Выход синхронизации | |
| Уровень | TTL |
| Импеданс | 50 Ом |
Основные характеристики:
| Тип дисплея |
Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов |
|
| Питание | 100~240 В АСскз，45~440 Гц, CATII | |
| Интерфейс | USB устройство, USB хост, LAN; USB-GPIB (опция) | |
| Потребляемая мощность | не более 40 Вт | |
| Рабочая температура | 10 °C...40 °C | |
| Габаритные размеры | 261,5 х 112 х 318,4 мм | |
| Вес |
3,2 кг (в упаковке 4,5 кг) |
|
Стандартная комплектация
- генератор сигналов
- сетевой кабель
- BNC кабель
- USB кабель для подключения к ПК
- краткое руководство по эксплуатации
Дополнительная комплектация
- комплект для монтажа в стойку (для одного прибора) RM-1-DG1000Z
- комплект для монтажа в стойку (для двух приборов) RM-2-DG1000Z
- аттенюатор 40 дБ RA5040K
- амплитудный усилитель PA1011
- адаптер USB-GPIB
- опция расширения памяти до 16 М Arb16M-DG1000Z
