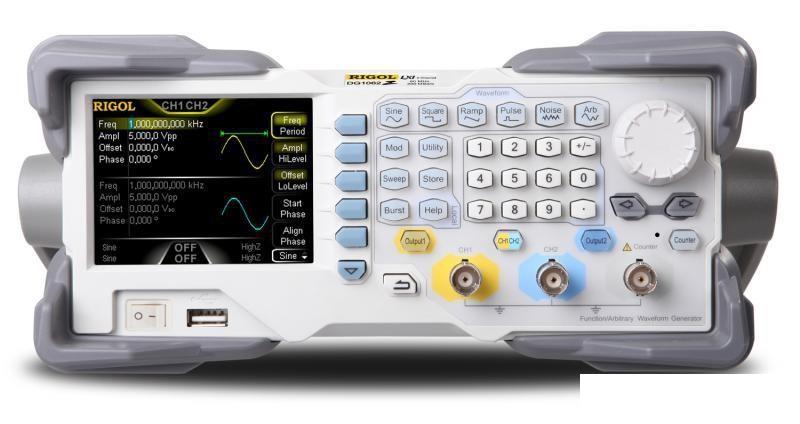

DG1062Z Универсальный генератор сигналов Актаком
134 040 руб.
-
+
- Производитель: Aktakom
- Модель: DG1062Z
- Наличие: 2
- Готов к отгрузке: 27 декабря 2024
Особенности универсального генератора сигналов DG1062Z
- Инновационная технология SiFi (Signal Fidelity): генерирование сигналов произвольной формы, восстановление сигналов без искажения, высокоточная регулировка частоты дискретизации и низкий уровень дрожания (200 пс)
- Два независимых выходных канала с возможностью их синхронизации и установки сдвига фазы
- Максимальная частота выходного сигнала DG1062Z: 60 МГц, разрешение 1 мкГц
- 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, а также 160 встроенных произвольных сигналов и сигналы произвольной формы
- Разрешение по вертикали 14 бит, частота дискретизации 200 МГц
- Длина памяти формы сигнала: 8M точек; 16M (опция)
- Режимы модуляции: AM, FM, PM, FSK, ASK, PSK, PWM, свипирование, пакетный режим
- Стабильность частоты опорного генератора: ±1 ppm
- Уровень фазовых шумов DG1062Z составляет -125 дБн/Гц
- Встроенный 7-разрядный высокоточный частотомер от 1 мкГц до 200 МГц
- Цветной 8.9 см TFT LCD дисплей (320x240)
- Интерфейсы DG1062Z: USB device, USB host, LAN
- Возможность дистанционного управления
- Встроенная система подсказок
- ГабаритыDG1062Z: 318x261x112 (мм), вес 3.2 кг
- Гарантия 3 года
- Универсальный генератор сигналов RIGOL DG1062Z включен в Госреестр СИ, регистрационный № 56013-13
Технические характеристики
| Характеристика | Значение | |
| Максимальная выходная частота | 60 МГц | |
| Количество каналов | 2 | |
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
|
| Частотные характеристики | ||
| Диапазон | синусоидальный сигнал |
1 мкГц ~ 60 МГц |
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | |
| импульсный сигнал | 1 мкГц ~ 25 МГц | |
| пилообразный сигнал | 1 мкГц ~ 1 МГц | |
| гармоники | 1 мкГц ~ 20 МГц | |
| белый шум (Гаусс) | полоса 60 МГц (-3дБ) | |
| специальной формы | 1 мкГц ~ 20 МГц | |
| разрешение по частоте | 1 мкГц | |
| Точность установки (18°C ~ 28°C) | ±1 ppm | |
| Синусоидальный сигнал | ||
| Гармонические искажения | Типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) < -50 дБн (>30МГц ~ 60 МГц) |
|
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | |
| Негармонические искажения |
Типичное (0 дБм) |
|
| Фазовый шум | Типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
|
| Прямоугольный сигнал | ||
| Время нарастания/спада | < 10 нс (1 Вп-п) типичное |
|
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное |
|
| Коэф.заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) |
|
| Ассиметрия | 1% от периода + 5 нс |
|
| Джиттер (СКЗ) |
Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
| Пилообразный сигнал | ||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное |
|
| Симмметрия | 0 ~ 100% | |
| Импульсный сигнал | ||
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) | |
| Время нарастания/спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | |
| Выброс | < 5 % (1 Вп-п) типичное |
|
| Джиттер (СКЗ) |
Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
| Специальная форма | ||
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) |
|
| Вертикальное разрешение | 14 бит | |
| Частота дискретизации | 200 Мвыб/сек | |
| Время нарастания | < 5 нс (1 Вп-п) типичное |
|
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
| Способ редактирования | по точкам, сегментами, встроенное построение формы |
|
| Генератор гармоник | ||
| Порядок гармоник | ≤ 8 |
|
| Тип гармоник | четные, нечетные, все, пользовательские | |
| Амплитуда гармоник | регулируемая для каждой гармоники |
|
| Фаза гармоник | регулируемая для каждой гармоники |
Комплектация
| № | Наименование | Количество |
| 1. | Универсальный генератор сигналов DG1062Z | 1 |
| 2. | Сетевой кабель | 1 |
| 3. | BNC кабель | 1 |
| 4. | USB кабель для подключения к ПК | 1 |
| 5. | Краткое руководство по эксплуатации | 1 |
| 6. | CD диск с руководством по эксплуатации и программным обеспечением | 1 |
