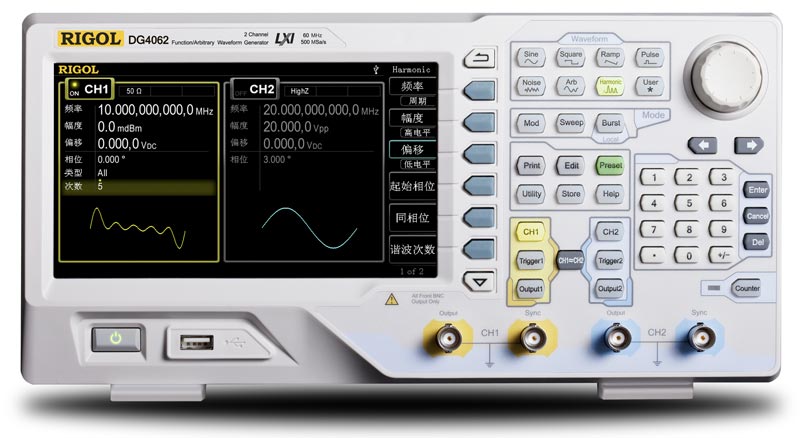

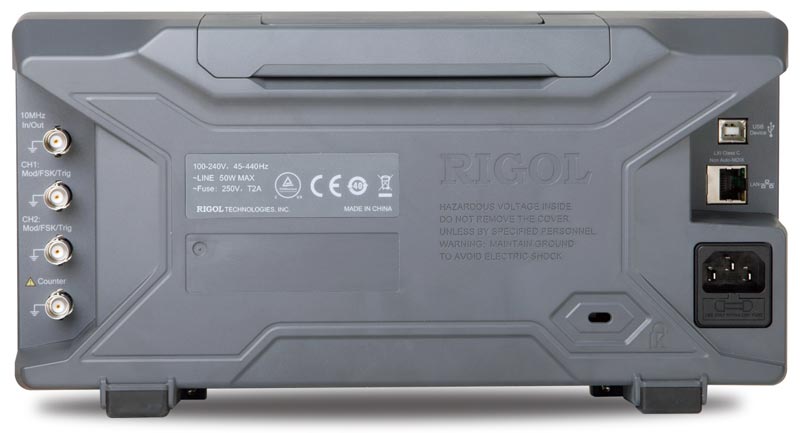

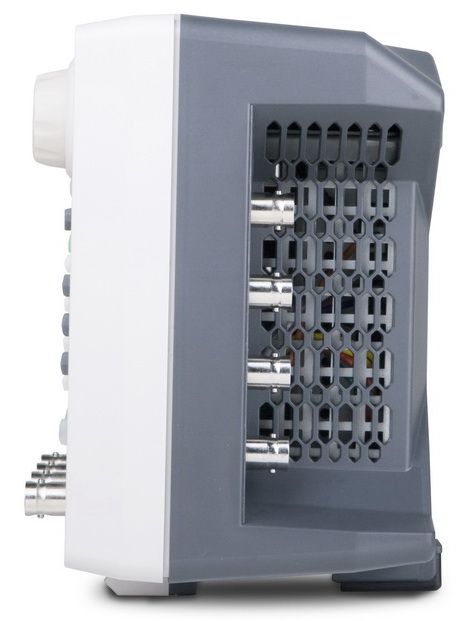

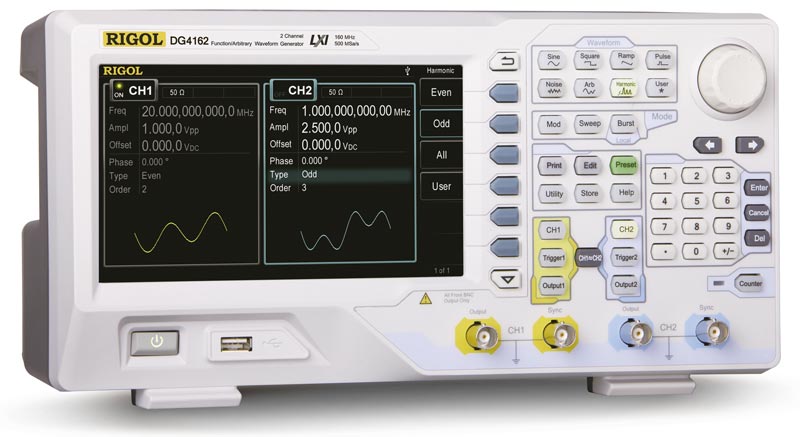

Универсальный генератор сигналов Rigol DG4062
151 470 руб.
-
+
- Производитель: Rigol
- Модель: DG4062
- Наличие: 3
- Готов к отгрузке: 19 ноября 2024
Универсальный генератор сигналов. 2 канала. Диапазон: 1 мкГц...60 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 150 встроенных форм сигналов. Частота сэмплир.: 500 Мвыб.; ЦАП - 14 бит; глубина записи - 16К. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. DDS технология. Погрешность опорного генератора: 2 ppm. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С). Дисплей: 7" TFT , 800 х 480; 16 М. Размеры: 313х160,7х116,7 мм. Вес: 3,2 кг.
Расширенное описание
Генератор сигналов Rigol DG4062 использует технологию прямого цифрового синтеза (DDS) и выполняет функции генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. В генераторе сигналов Rigol DG4062 имеется два полностью идентичных канала с полной точной подстройкой фазы. Множество встроенных форм сигналов и типов модуляции делают генератор сигналов Rigol DG4062 универсальным средством при использовании в различных измерительных задачах.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота |
60 МГц |
||||
| Количество каналов |
2 |
||||
| Форма сигнала |
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники 150 типов специальной формы |
||||
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 60 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 15 МГц | ||||
| пилообразный сигнал | 1 мкГц ~ 1 МГц | ||||
| гармоники | 1 мкГц ~ 30 МГц | ||||
| белый шум (Гаусс) | полоса 60 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 15 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 2 ppm | ||||
Синусоидальный сигнал |
|||||
| Нелинейные искажения | |||||
| DC-1 МГц | < -60 дБн | ||||
| 1 МГц - 10 МГц | < -55 дБн | ||||
| 10 МГц - 60 МГц | < -50 дБн | ||||
| Коэффициент гармоник | < 0,1% (10-20 кГц) | ||||
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц，1 Вп-п) | ||||
| Негармонические искажения |
< -65 дБн (DC ~ 10 МГц) |
||||
| Фазовый шум | -115 дБн/Гц @ 10 кГц | ||||
Прямоугольный сигнал |
|||||
| Время нарастания / спада | < 12 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||||
| > 40 MГц | 50% | ||||
| Ассиметрия | регулируемая | ||||
|
Джиттер (СКЗ) |
2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
Пилообразный сигнал |
|||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал |
|||||
| Длительность импульса |
≥ 18 нс |
||||
| Время нарастания / спада | ≥ 11 нс | ||||
|
Период |
от 66,7 нс до 1000000 с |
||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
|
Джиттер (СКЗ) |
2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
Специальная форма |
|||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Время нарастания |
> 5 нс (1 Вп-п) |
||||
| Джиттер (СКЗ) |
2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Интерполяция | выключена, линейная | ||||
| Способ редактирования |
по точкам, сегментами |
||||
Генератор гармоник |
|||||
| Порядок гармоник |
≤ 16 |
||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая | ||||
| Фаза гармоник | регулируемая | ||||
Характеристики выхода:
| Амплитуда (50 Ом) |
1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (20 МГц ~ 60 МГц) |
|
| Точность установки (1 кГц, >10 мВп-п, синус) |
±(1%+2 мВ) |
|
| Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) |
±0,1 дБ (≤10 МГц) ±0,2 дБ (10 МГц ~ 60 МГц) |
|
| Единицы установки | Вп-п, Вскз, дБм | |
| Разрешение | 1 мВ или 3 бит | |
Смещение (50 Ом):
|
Диапазон |
±5 В АС+DC | |
|
Точность установки |
±(1% + 5 мВ +0,5% от амплитуды) |
|
Выход сигнала:
|
Импеданс |
50 Ом |
|
|
Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке |
|
Модуляция
|
Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
AM Модуляция (AM) :
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция (FM):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
|
Частота модуляции |
2 мГц ~ 50 кГц |
ФМ Модуляция (PM):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Девиация | 0 ~ 360° |
Частотная манипуляция (FSK, 3FSK, 4 FSK):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний / Внешний - для FSK Внутренний - для 3FSK, 4FSK |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
Амплитудная манипуляция (ASK):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
Фазовая манипуляция (PSK, BPSK, QPSK):
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний / Внешний - для PSK Внутренний - для BPSK, QPSK |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
OSK манипуляция:
| Несущая | синус |
| Источник |
Внутренний / Внешний |
|
Период колебаний |
8 нс ~ 200 с |
| Частота переключения | 2 мГц ~ 1 МГц |
ШИМ модуляция:
| Несущая | импульсный |
|
Частота модуляции |
2 мГц ~ 50 кГц |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
|
Девиация |
0%~100% длительности импульса |
Вход внешнего запуска:
|
Диапазон напряжения |
75 мВскз ~ ± 2,5 В DC+AC |
|
Полоса |
5 МГц |
|
Импеданс входа |
100 Ом |
Режим свипирования (качания):
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон |
линейный, логарифмический, ступенчатый |
| Диапазон частот | от 1 мкГц до 60 МГц |
| Направление | Вверх / Вниз |
| Время свипирования | от 1 мс до 300 с |
| Время стояния / возврата | от 0 мс до 300 с |
| Источник запуска | Ручной, внешний, внутренний |
| Маркер | спадающий фронт или синхросигнал (программируется) |
Режим пачек импульсов:
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
| Частота несущей | от 2 мГц до 60 МГц |
|
Количество импульсов в пачке |
от 1 до 1000000 или бесконечное |
| Начальная / Конечная фаза | от 0° до 360° |
|
Внутренний период |
от 2 мкс до 500 с |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
| Задержка запуска | от 0 нс до 85 с |
Частотомер:
| Измеряемый параметр | Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
| Частотный диапазон | 1 мкГц ~ 200 МГц | |||
| Разрешение по частоте | 6 разрядов/с | |||
| Диапазон периода | от 5 нс до 16 дней | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 В AC+DC |
|||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 Вп-п |
||
| 100 МГц ~ 200 МГц |
100 мВскз ~ ±2,5 Вп-п |
|||
| Длительность импульса и коэффициент заполнения |
диапазон частоты: 1 мкГц ~ 5 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 2 нс |
|||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | Входной импеданс |
50 Ом, 1 МОм |
||
| Тип свяи | AC, DC | |||
| ФНЧ |
ON: полоса 250 кГц, OFF: полоса 225 МГц |
|||
| Аттенюация | включен: "х10", выключен: "х1" | |||
| Система запуска | Уровень запуска: ±2,5 В (0.1 %~ 100%) | |||
| Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
| Активация защиты |
±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом) |
|||
Вход запуска:
| Уровень | TTL |
|
Длительность импульса |
> 50 нс |
|
Запуск по фронту |
нарастающий, спадающий выбирается |
|
Время отклика (задержка запуска) |
свипирование:< 100 нс, режим пачек < 300 нс |
Выход запуска:
| Уровень | TTL |
| Длительность импульса | > 60 нс |
| Максимальная частота | 1 МГц |
Вход/выход 10 МГц:
| Вход внешнего опорного сигнала | |
|
Частота |
10 МГц ± 50 Гц |
| Уровень |
от 250 мВп-п до 5 Вп-п |
|
Время блокировки |
< 2 c |
| Импеданс |
1 кОм, закрытый вход (AC) |
| Сдвиг фазы | |
| Диапазон | от 0° до 360° |
| Разрешение | 0,03° |
| Выход внутреннего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 3,3 Вп-п |
| Импеданс | 50 кОм, закрытый вход (AC) |
| Выход синхронизации | |
| Уровень | TTL-совместимый |
| Импеданс | 50 Ом |
Основные характеристики:
| Тип дисплея |
Жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов |
|
| Питание | 100~240 В АСскз，45~440 Гц, CATII | |
| Интерфейс | USB устройство, USB host (2), LAN | |
| Потребляемая мощность | не более 50 Вт | |
| Рабочая температура | 10 °C...40 °C | |
| Габаритные размеры | 313 х 161 х 117 мм | |
| Вес | 3,2 кг | |
Стандартная комплектация
- Прибор
- Кабель питания
- USB кабель
- Кабель BNC (1 м)
- Краткое руководство по эксплуатации (на англ. языке)
Дополнительная комплектация
- Аттенюатор 40 дБ RA5040K
- Комплект для монтажа в стойку RM-DG4000
- Модуль усилителя мощности 10 Вт PA1011
- Расширенное программное обеспечение Ultra Station-adv
- Сумка для переноски BAG-G1
