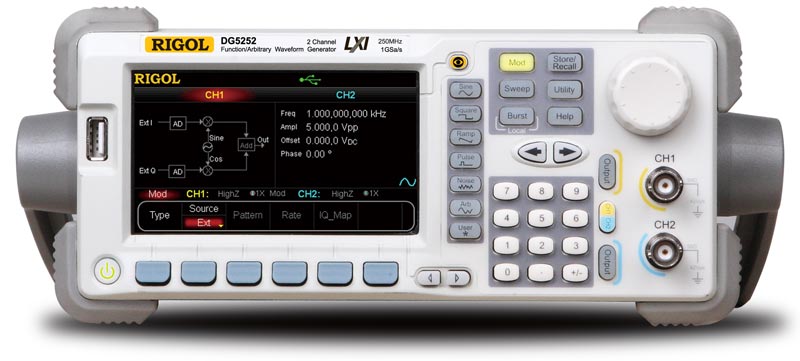

Генератор сигналов. 2 канала. Диапазон: 1 мкГц...250 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 14 встроенных форм сигналов. Частота сэмплир.: 1 Гвыб/сек.; ЦАП - 14 бит; глубина записи - 16 М/128 М (вопроизв.). Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM, IQ; режим качания частоты; режим пачек импульсов. DDS технология. Погрешность опорного генератора: 1 ppm. Интерфейс: USB device, USB host, GPIB, LAN (поддержка LXI класс С). Дисплей: 4,3" TFT , 480 х 272; 16 М. Размеры: 230 х 106 х 501 мм. Вес: 4,3 кг.
Расширенное описание
В генераторе сигналов Rigol DG5252 использована технология прямого цифрового синтеза (DDS), что позволяет обеспечить высокую стабильность и точное восстановление сигнала с низким уровнем искажений. Наряду со стандартными и произвольными формами сигналов, генератор сигналов Rigol DG5252 способен формировать векторную I/Q модуляцию и сигналы с псевдослучайной перестройкой рабочей частоты. Помимо того, Rigol DG5252 поддерживает модуль смешанных сигналов (16 цифровых и 2 аналоговых канала). Благодаря наличию интерфейса LAN (LXI Class C) можно дистанционно управлять генератором сигналов Rigol DG5252 в измерительных лабораториях любой конфигурации.
Технические характеристики
|
Характеристика
|
Значение
|
|
Максимальная выходная частота
|
250 МГц
|
|
Количество каналов
|
2
|
|
Форма сигнала
|
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой
Произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение
|
Частотные характеристики
|
|
Диапазон
|
синусоидальный сигнал
|
1 мкГц ~ 250 МГц
|
|
прямоугольный сигнал
|
1 мкГц ~ 120 МГц
|
|
импульсный сигнал
|
1 мкГц ~ 50 МГц
|
|
пилообразный сигнал
|
1 мкГц ~ 5 МГц
|
|
специальной формы
|
1 мкГц ~ 50 МГц
|
|
Разрешение по частоте
|
1 мкГц
|
|
Точность установки (18°C ~ 28°C)
|
±1 ppm
|
Синусоидальный сигнал
|
|
Гармонические искажения
|
< -45 дБн (≤100 МГц, 0 дБм)
< -35 дБн (>100 МГц, 0 дБм)
|
|
Общие гармонические искажения
|
< 0,5% (10 Гц ~ 20 кГц, 0 дБм)
|
|
Негармонические искажения
|
< -50 дБн (≤100 МГц, 0 дБм)
< -50 дБн +6дБн/октава (≤100 МГц, 0 дБм)
|
|
Фазовый шум
|
-110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц)
|
Прямоугольный сигнал
|
|
Время нарастания / спада
|
< 2,5 нс (1 Вп-п)
|
|
Выброс
|
< 5 % (1 Вп-п)
|
|
Коэф. заполнения
|
≤ 10 MГц
|
20% ~ 80%
|
|
10 мГц ~ 40 MГц
|
40% ~ 60%
|
|
> 40 MГц
|
50%
|
|
Ассиметрия
|
1% период +5 нс
|
Джиттер (СКЗ)
|
10 ppm + 500 пс (≤30 МГц)
500 пс (>30 МГц)
|
Пилообразный сигнал
|
|
Нелинейность
|
< 0,5%
|
|
Симмметрия
|
0 ~ 100%
|
Импульсный сигнал
|
|
Длительность импульса
|
от 4 нс до 1000000 с
|
|
Время нарастания / спада
|
4 нс...1 мс
|
Период
|
от 20 нс до 1000000 с
|
|
Выброс
|
< 5 %
|
Джиттер (СКЗ)
|
10 ppm + 500 пс (1 Вп-п)
|
Специальная форма
|
|
|
Максимальное количество точек участвующих в формировании сигнала
|
2...16 М (нормальный режим)
2...128 М (режим воспроизведения)
|
|
Вертикальное разрешение
|
14 бит
|
|
Частота дискретизации
|
1 Гвыб/сек фиксировано (2...16 М нормальный режим)
≤1 Гвыб/сек устанавл. (2...128 М режим воспроизведения)
|
|
Время нарастания
|
≤ 3 нс (1 Вп-п)
|
|
Джиттер (СКЗ)
|
3 нс
|
|
Интерполяция
|
выключена, линейная, Sinc
|
|
Способ редактирования
|
по точкам, сегментами
|
|
Энергонезависимая память
|
1 Гб
|
Характеристики выхода:
|
Амплитуда (50 Ом)
|
5 мВп-п - 10 Вп-п (≤100 МГц)
5 мВп-п - 5 Вп-п (≤250 МГц)
|
|
Точность установки (1 кГц, 10 мВп-п, синус)
|
±(1%+1 мВп-п)
|
|
Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом)
|
±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 100 МГц)
±1,0 дБ (>100 МГц ~ 250 МГц)
|
|
Единицы установки
|
Вп-п, Вскз, дБм, высокий/низкий уровень
|
|
Разрешение
|
0,1 мВ или 4 цифры
|
Смещение (50 Ом):
Диапазон
|
±5 Впик АС+DC
|
Точность установки
|
±(1% + 5 мВ +0,5% от амплитуды)
|
Выход сигнала:
Импеданс
|
50 Ом
|
Изоляция
|
42 Впик макс. относительно земли
|
Защита
|
от короткого замыкания, автоматическое отключение выхода при перегрузке
|
Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH):
Полоса
|
1,5 МГц~250 МГц
|
Частота скачков
|
от 1 скачк/сек до 12,5 М скачк/сек
|
Кол-во частот
|
4096
|
Длина последлвательности
|
4096
|
Модуляция
Тип модуляции
|
AM, FM, PM, ASK, FSK, PSK, PWM, IQ
|
AM Модуляция (AM):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
|
Коэффициент модуляции
|
0% ~ 120%
|
ЧМ Модуляция (FM):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
ФМ Модуляция (PM):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
|
Девиация
|
0 ~ 360°
|
Частотная манипуляция (FSK):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
2 мГц ~ 1 МГц
|
Амплитудная манипуляция (ASK):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
2 мГц ~ 1 МГц
|
Фазовая манипуляция (PSK):
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
2 мГц ~ 1 МГц
|
IQ манипуляция:
|
Несущая
|
синус (≤200 МГц)
|
|
Источник
|
Внутренний / Внешний
|
Шаблон кода (передаваемый код)
|
псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский
|
Тип преобразования IQ
|
4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский
|
Скорость передачи кода
|
от 1 бит/с до 1 М бит/с
|
ШИМ модуляция:
|
Несущая
|
импульсный
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
|
Источник
|
Внутренний / Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
Девиация
|
0%~100% длительности импульса
|
Режим пачек импульсов:
|
Форма
|
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
|
|
Частота несущей
|
от 1 мкГц до 120 МГц
|
Количество импульсов в пачке
|
от 1 до 1000000 или бесконечное
|
|
Начальная / Конечная фаза
|
от 0° до 360°
|
Внутренний период
|
от 1 мкс до 500 с
|
|
Стробированный запуск
|
Внешний запуск
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
|
Задержка запуска
|
от 0 нс до 85 с
|
Режим свипирования (качания):
|
Форма
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Закон
|
линейный, логарифмический, ступенчатый
|
|
Диапазон частот
|
от 1 мкГц до 250 МГц
|
|
Направление
|
Вверх/Вниз
|
|
Время свипирования
|
от 1 мс до 300 с
|
|
Время стояния / возврата
|
от 0 мс до 300 с
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
|
Маркер
|
спадающий фронт или синхросигнал (программируется)
|
Вход запуска:
|
Уровень
|
TTL
|
Длительность импульса
|
> 50 нс
|
Запуск по фронту
|
нарастающий, спадающий выбирается
|
Время отклика (задержка запуска)
|
свипирование:< 100 нс, режим пачек < 300 нс
|
Выход запуска:
|
Уровень
|
TTL
|
|
Длительность импульса
|
> 60 нс
|
|
Максимальная частота
|
1 МГц
|
Другие входы/выходы
|
Вход внешнего опорного сигнала
|
Частота
|
10 МГц ± 50 Гц
|
|
Уровень
|
от 80 мВп-п до 10 Вп-п
|
Время блокировки
|
< 2 c
|
Сдвиг фазы опорного сигнала
|
|
Диапазон
|
от 0° до 360°
|
|
Разрешение
|
0,001° (произвольная форма);
0,03° (другие формы)
|
|
Выход внутреннего опорного сигнала
|
|
Частота
|
10 МГц
|
|
Уровень
|
632 мВп-п (0 дБм)
|
|
Выход синхронизации
|
|
Уровень
|
TTL-совместимый
|
|
Импеданс
|
50 Ом, номинальное значение
|
Время программирования:
Время настройки
|
USB 2.0
|
LAN
|
GPIB
|
Изменение функции
|
500 мс
|
510 мс
|
510 мс
|
Изменение частоты
|
50 мс
|
50 мс
|
50 мс
|
Изменение амплитуды
|
300 мс
|
310 мс
|
310 мс
|
Выбор пользовательской формы сигнала
|
500 мс
|
510 мс
|
510 мс
|
Скорость загрузки произвольной формы (цифровая передача)
|
1 М точек/сек
|
Основные характеристики:
|
Тип дисплея
|
Жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
|
|
Питание
|
100~240 В АСскз, 45~65 Гц
|
|

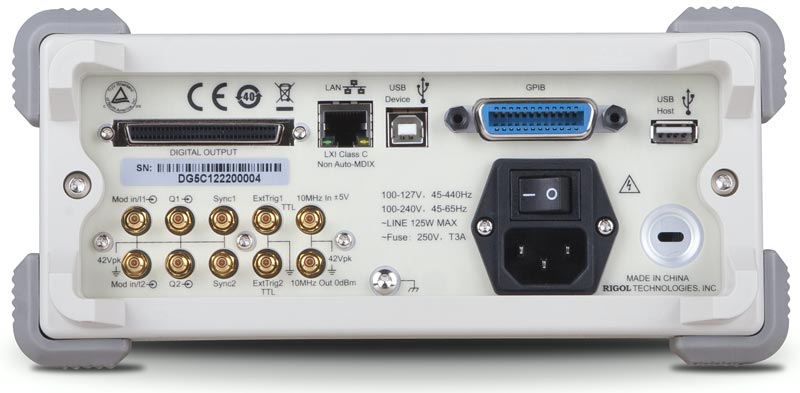

Интерфейс
|
USB устройство, USB host (2), GPIB, LAN (LXI Class C)
|
|
Потребляемая мощность
|
не более 125 Вт
|
|
Рабочая температура
|
10 °C...40 °C
|
|
Габаритные размеры
|
230 х 106 х 501 мм
|
|
Вес
|
4,3 кг / 5,84 кг (с упаковкой)
|
Стандартная комплектация
- Прибор
- Сетевой шнур
- Кабель USB
- Кабель BNC
- Кабель BNC-SMB
- Краткое руководство по эксплуатации
