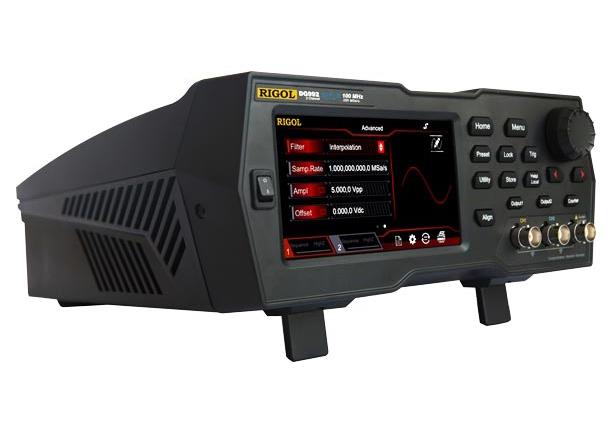

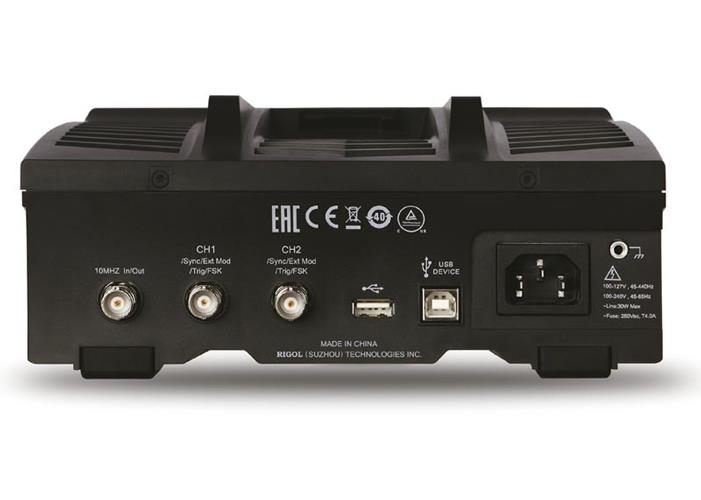

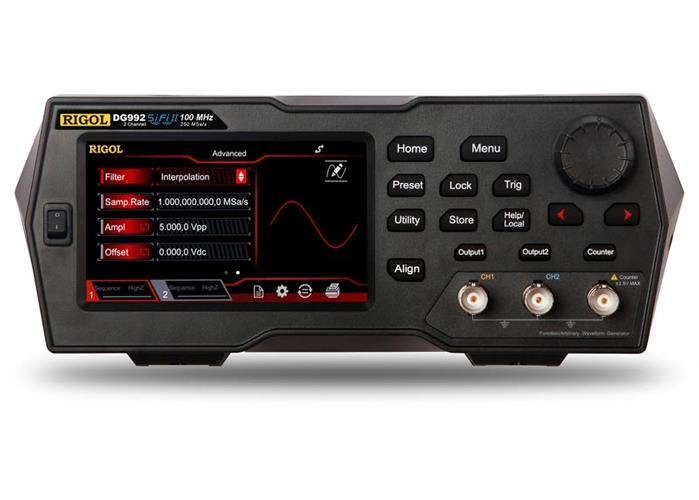

DG972 Универсальный генератор сигналов Актаком
Цена - по запросу
- Производитель: Актаком
- Модель: DG972
- Наличие: Нет в наличии
Описание универсального генератора сигналов DG972:
Универсальный генератор сигналов DG972 обладает низким уровнем собственных шумов и высокой функциональностью. Генератор сигналов DG972 предлагает инженерам большое количество форм сигналов, в том числе псевдослучайные последовательности, сигнал RS-232, программируемые последовательности, а также различные виды модуляции.
В генераторе сигналов DG972 применена инновационная технология поточечного формирования сигналов произвольной формы SiFi 2, которая позволяет восстанавливать сигнал без искажений и с большей точностью, чем в обычных генераторах. Также, эта технология позволила уменьшить влияние дискретизации и обеспечить малый джиттер.
Технические характеристики
| Характеристика | Значение | ||
| Максимальная выходная частота | 70 МГц | ||
| Количество каналов | 2 | ||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы |
||
| Частотные характеристики | |||
| Диапазон | Синусоидальный сигнал | 1 мкГц ~ 70 МГц | |
| Прямоугольный сигнал | 1 мкГц ~ 20 МГц | ||
| Импульсный сигнал | 1 мкГц ~ 20 МГц | ||
| Пилообразный сигнал | 1 мкГц ~ 1,5 МГц | ||
| Гармоники | 1 мкГц ~ 20 МГц | ||
| PRBS | 2 кбит/с ~ 50 Мбит/с | ||
| Двухтональный | 1 мкГц ~ 20 МГц | ||
| RS-232 | скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 | ||
| Последовательность | 2 кВыб/с ~ 60 Мвыб/с | ||
| Белый шум (Гаусс) | полоса 100 МГц (-3дБ) | ||
| Cпециальной формы | 1 мкГц ~ 20 МГц | ||
| Разрешение по частоте | 1 мкГц | ||
| Точность установки (18°C ~ 28°C) | ±(1 ppm от устан. значения + 10 пГц) | ||
| Синусоидальный сигнал | |||
| Гармонические искажения | Типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 30 МГц) < -35 дБн (>40 МГц) |
||
| Общие гармонические искажения | < 0,075% (10 ~ 20 кГц, 0 дБм) | ||
| Негармонические искажения | Типичное (0 дБм) < -60 дБн (DC ~ 10 МГц) < -60 дБн + 6 дБ/октаву (>10 МГц) |
||
| Фазовый шум | Типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц) |
||
| Прямоугольный сигнал | |||
| Время нарастания/спада | < 9 нс (1 Вп-п,1 кГц) типичное | ||
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | ||
| Коэффициент заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||
| Ассиметрия | 1% от периода + 4 нс | ||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||
| Пилообразный сигнал | |||
| Нелинейность | < 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||
| Симмметрия | 0 ~ 100% | ||
| Импульсный сигнал | |||
| Длительность импульса | ≥ 16 нс ~ 1000 кс (ограничена установленной частотой) | ||
| Коэффициент заполнения | 0,001% ~ 99,999% (ограничена установленной частотой) | ||
| Время нарастания/спада | ≥ 8 нс (ограничена установленной частотой и длительностью импульса) | ||
| Выброс | < 5% (1 Вп-п, 1 кГц) типичное | ||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||
| Специальная форма | |||
| Максимальное количество точек участвующих в формировании сигнала | 16 М точек | ||
| Вертикальное разрешение | 16 бит | ||
| Частота дискретизации | Интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с Пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с Cглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с |
||
| Время нарастания /спада | Интерполяционный фильтр:≥ 8 нс Пошаговый фильтр: 3 / частота дискретизации Cглаживающий фильтр: 1 / частота дискретизации |
||
| Джиттер (СКЗ) | Типичное (1 Вп-п) Интерполяционный фильтр: 200 пс Пошаговый фильтр: <5 пс Cглаживающий фильтр: <5 пс |
||
| Генератор гармоник | |||
| Порядок гармоник | ≤ 8 | ||
| Тип гармоник | четные, нечетные, все, пользовательские | ||
| Амплитуда гармоник | регулируемая для каждой гармоники | ||
| Фаза гармоник | регулируемая для каждой гармоники | ||
| Характеристики выхода | |||
| Амплитуда (50 Ом) | 1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) 1 мВп-п ~ 1 Вп-п (>60 МГц) |
||
| Точность установки | ±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | ||
| Неравномерность АЧХ | Типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) ±0,5 дБ (>25 МГц ~ 40 МГц) ±1,0 дБ (>40 МГц) |
||
| Единицы установки | Вп-п, Вскз, дБм | ||
| Разрешение | 0,1 мВпп или 4 бит | ||
| Смещение (50 Ом) | |||
| Диапазон | ±5 Впп АС+DC | ||
| Точность установки | ±(1% + 5 мВ + 1,0% от амплитуды) | ||
| Выход сигнала | |||
| Импеданс | 50 Ом (типичное) | ||
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | ||
| Модуляция | |||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | ||
| AM Модуляция (AM) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||
| Частота модуляции | 2 мГц ~ 1 МГц | ||
| Коэффициент модуляции | 0% ~ 120% | ||
| ЧМ Модуляция (FM) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||
| Частота модуля | 2 мГц ~ 1 МГц | ||
| ФМ Модуляция (PM) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||
| Частота модуляции | 2 мГц ~ 1 МГц | ||
| Девиация | 0 ~ 360° | ||
| Частотная манипуляция (FSK) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||
| Частота переключения | 2 мГц ~ 1 МГц | ||
| Амплитудная манипуляция (ASK) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||
| Частота переключения | 2 мГц ~ 1 МГц | ||
| Фазовая манипуляция (PSK) | |||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||
| Частота переключения | 2 мГц ~ 1 МГц | ||
| ШИМ модуляция (PWM) | |||
| Несущая | импульсный | ||
| Частота модуляции | 2 мГц ~ 1 МГц | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | ||
| Девиация | 0%~100% длительности импульса | ||
| Вход внешней модуляции | |||
| Диапазон напряжения | 75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ 5 В TTL уровня для АМн, ЧМн, ФМн |
||
| Полоса | 50 кГц | ||
| Импеданс входа | 10 кОм | ||
| Режим свипирования (качания) | |||
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||
| Закон | линейный, логарифмический, ступенчатый | ||
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой | ||
| Направление | Вверх/Вниз | ||
| Время свипирования | 1 мс ~ 500 с | ||
| Время стояния/возврата | 0 мс ~ 500 с | ||
| Источник запуска | Ручной, внешний, внутренний | ||
| Маркер | спадающий фронт или синхросигнал (программируется) | ||
| Режим пачек импульсов | |||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность | ||
| Частота несущей | 2 мГц ~ 30 МГц | ||
| Количество импульсов в пачке | 1 ~ 1000000 или бесконечное | ||
| Внутренний период | 1 мкс ~ 500 с | ||
| Стробированный запуск | Внешний запуск | ||
| Источник запуска | Ручной, внешний, внутренний | ||
| Задержка запуска | 0 нс ~ 100 с | ||
| Частотомер | |||
| Измеряемый параметр | Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения | ||
| Частотный диапазон | 1 мrГц ~ 240 МГц | ||
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) | ||
| Диапазон периода | 4 нс ~ 1000 кс | ||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | ||
| 100 МГц ~ 240 МГц | 100 мВскз ~ ±2,5 В AC+DC | ||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | |
| 100 МГц ~ 240 МГц | 100 мВскз ~ ±2,5 Вп-п | ||
| Длительность импульса и коэффициент заполнения (DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
||
| Коэффициент заполнения | 0 ~ 100% | ||
| Параметры входа | Входной импеданс | 1 МОм | |
| Тип свяи | AC, DC | ||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц |
||
| Опасное напряжение (1 МОм) | ±7 В AC+DC | ||
| Система запуска | Уровень запуска: ±2,5 В | ||
| Чувствительность: высокая, низкая | |||
| Время счета | 1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с) | ||
| Вход запуска | |||
| Уровень | TTL | ||
| Длительность импульса | > 100 нс | ||
| Запуск по фронту | нарастающий, спадающий выбирается | ||
| Время отклика (задержка запуска) | свипирование:< 100 нс (типичное) режим пачек < 350 нс (типичное) |
||
| Двухканальный режим (сдвиг фаз) | |||
| Диапазон | 0° ~ 360° | ||
| Разрешение | 0,03° | ||
| Вход/выход 10 МГц | |||
| Вход внешнего опорного сигнала | |||
| Частота | 10 МГц ± 50 Гц | ||
| Уровень | 250 мВп-п ~ 5 Вп-п | ||
| Время блокировки | < 2 c | ||
| Импеданс | 1 кОм, закрытый вход (AC) | ||
| Выход внутреннего опорного сигнала | |||
| Частота | 10 МГц ± 50 Гц | ||
| Уровень | 3,3 Вп-п | ||
| Импеданс | 50 кОм, закрытый вход (AC) | ||
| Выход синхронизации | |||
| Уровень | TTL | ||
| Импеданс | 50 Ом | ||
| Основные характеристики | |||
| Тип дисплея | Жидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн.цветов | ||
| Питание | 100~127 В АСскз，45~440 Гц, CATII 100~240 В АСскз，45~65 Гц, CATII |
||
| Интерфейс | USB устройство, USB хост или USB-GPIB (опция) | ||
| Потребляемая мощность | не более 30 Вт | ||
| Рабочая температура | 10°C...40°C | ||
| Габаритные размеры | 237,4 х 97 х 268 мм | ||
| Вес | 1,75 кг (в упаковке 2,85 кг) |
Комплектация
| № | Наименование | Количество |
| 1 | Генератор сигналов DG972 | 1 |
| 2 | Кабель питания | 1 |
| 3 | USB кабель | 1 |
| 4 | Кабель DBC-BC | 1 |
