Пакет приложений запуска и анализа сигналов последовательных шин Rigol DHO4000-BND

Пакет приложений RIGOL DHO4000-BND представляет собой набор опций для осциллографов RIGOL серии DHO4000, который включает в себя:

DHO4000-AUTOA	Опция запуска и анализа по сигналам автомобильных последовательных шин (CAN-FD и LIN)
DHO4000-AEROA	Опция запуска и анализа по сигналам аэрокосмических последовательных шин MIL-STD-1553
DHO4000-FLEXA	Опция запуска и анализа по сигналам последовательных шин FlexRay
DHO4000-AUDIOA	Опция запуска и анализа по сигналам аудио последовательных шин (I2S)
DHO4000-PWRA	Опция анализа источников питания

Пакет приложений RIGOL DHO4000-BND активируется в осциллографе RIGOL серии DHO4000, что позволяет значительно расширить функциональные возможности измерительного прибора.

Функции декодирования последовательных шин и анализ источников питания могут помочь инженерам провести глубокий анализ сигналов. Данный функционал широко применяются в автомобильной электронике, аэрокосмической и других областях и помогает инженерам быстро обнаружить сбой системы и определить местонахождение ошибок в сигналах.

 Применение

• Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи;
• Функциональное тестирование;
• Лабораторные исследования;
• Исследования и обучение.

Назначение

Продукт предназначен для разработки, производства и измерений электронных компонентов и устройств в производственных и лабораторных целях.

Опция DHO4000-AUTOA:

Запуск и анализ по сигналам автомобильных последовательных шин LIN. Декодирование данных (версии протокола 1.X или 2.X) шины LIN (до 20 Мбит/с). Декодирование отображает синхронизацию, идентификатор, данные и контрольную сумму.

Запуск и анализ по сигналам автомобильных последовательных шин CAN-FD. Декодирование удаленного кадра (идентификатор, номер байта, CRC), кадра перегрузки и кадра данных (стандартный/расширенный идентификатор, домена управления, домена данных, CRC и ACK) шины CAN-FD (до 10 Мбит/с). Поддерживаемые типы сигналов шины CAN включают CAN_H, CAN_L, TX/RX и DIFF:

Опция DHO4000-FLEXA:

Запуск и анализ по сигналам последовательных шин FlexRay. Декодирование идентификатора кадра, PL (полезная нагрузка), CRC заголовка, количество циклов, данных, контрольную сумму CRC и DTS шины FlexRay (до 10 Мбит/с). Поддерживаемые типы сигналов включают BP, BM и RX/TX

Опция DHO4000-AUDIOA:

Запуск и анализ по сигналам аудио последовательных шин I2S. Декодирование данных левого и правого каналов аудиошины I2S, поддерживая от 4 до 32 бита. Режимы выравнивания включают I2S, LJ и RJ:

Опция DHO4000-AEROA:

Запуск и анализ по сигналам аэрокосмических последовательных шин MIL-STD-1553. Декодирование данных сигнала шины MIL-STD-1553, командное слово и слово состояния (адрес + последние 11 бит):

Опция DHO4000-PWRA:

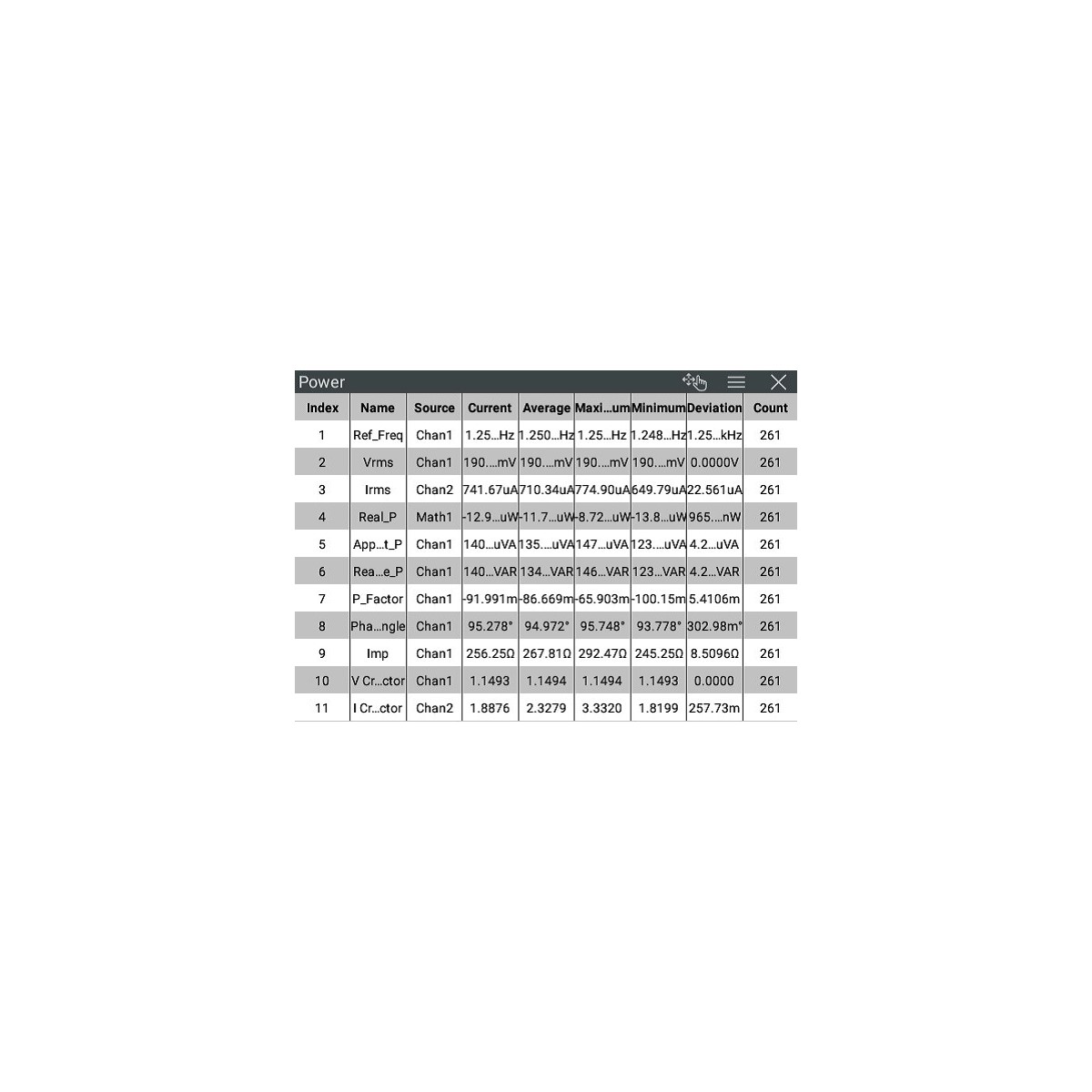

Анализ источников питания. Анализ качества электропитания, включая измерения: V_RMS, I_RMS, реальной мощности, полной мощности, реактивной мощности, коэффициента мощности, опорной частоты, фазового угла, импеданса, крест-фактора по напряжению и крест-фактора по току.

Анализ пульсаций: измерение текущего значения, среднего значения, минимального значения, максимального значения, стандартное отклонение и значение счетчика пульсаций:

Купите все дополнительные опции для Вашего DHO4000 по цене пакета!
