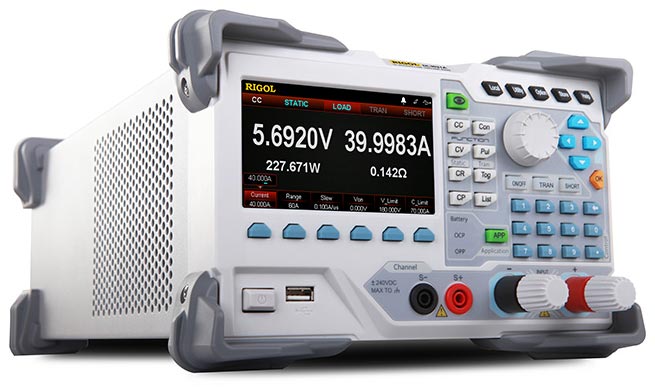

Электронная нагрузка программируемая Rigol DL3021A

  • 108 402 руб.

- +
  • Производитель: Rigol
  • Модель: DL3021A
  • Наличие: 3
  • Готов к отгрузке: 20 ноября 2024

0 отзывов / Написать отзыв

Программируемая электронная нагрузка: входное напряжение 0...150 В, входной ток 0...40 А, макс. мощность 200 Вт, точность установки 0,05%. Режимы стабилизации: CC, CV, CP, CR, Измерение напряжения, тока, мощности; сопротивления. Динамический режим до 30 кГц, Работа по списку (512 шагов). Скорость нарастания 0,001 А/мкс...3 А/мкс. Отображение формы на дисплее. Тестирование батарей. Тестирование OCP, OPP, тест КЗ; Защита по току, напряжению, мощности, температуре. Цветной ЖК дисплей 4,3". Интерфейсы USB, RS-232; LAN, Digital I/O, GPIB - опция. Габаритные размеры 239х157х442 мм. Масса 7,58 кг

Расширенное описание

  • Электронная нагрузка постоянного тока
  • Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP
    • Динамическое тестирование
    • Непрерывный режим до 15 кГц (DL3021, DL3031), до 30 кГц (DL3021A, DL3031A)
    • Импульсный режим
    • Режим запуска от одиночного импульса
  • Задание крутизны нарастающего и спадающего фронта
  • Функция работы по списку (тайминг) до 512 шагов
  • Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
  • Функция задания минимального напряжения Von
  • Режим тестирования батарей
  • Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
  • Эмуляция режима КЗ
  • Четырехпроводная схема подключения источника питания для компенсации падения напряжения
  • Функция измерения реальных текущих параметров на входных терминалах
  • Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
  • Кнопка включения / отключения входных терминалов
  • Графическая визуализация режима работы
  • Три режима запуска
    • ручной с передней панели o внешний запуск
    • через цифровой порт Digital I/O
    • через управляющую SCPI команду
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности

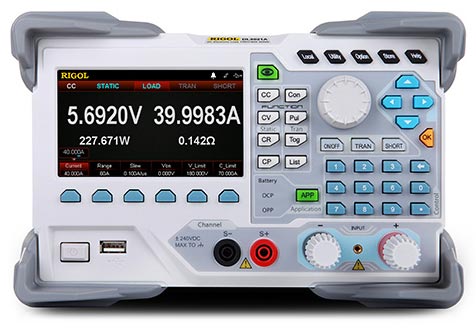

  • Цветной графический 4,3" ЖК дисплей

Технические характеристики


Параметры DL3021 DL3021A DL3031 DL3031A
Входное напряжение 0…150 В
Входной ток 0…40 A 0…60 A
Мощность поглощения 200 Вт 350 Вт
Минимальное рабочее напряжение 1 В (на токе 40 А) 1,3 В (на токе 60 А)
CC режим Диапазоны 0…4 A / 0…40 A 0…6 A / 0…60 A
Разрешение 1 мA
Погрешность 0…4 А ±(0,1% + 0,1% полн. шкалы) –
0…40 А ±(0,05% + 0,05% полн. шкалы) –
0…6 А – ±(0,1% + 0,1% полн. шкалы)
0…60 А – ±(0,05% + 0,05% полн. шкалы)
CV режим Диапазоны 0…15 В / 0…150 В
Разрешение 0…15 В 1 мВ
0…150 В 5 мВ
Погрешность 0…15 В ±(0,05% + 0,02% полн. шкалы)
0…150 В ±(0,05% + 0,025% полн. шкалы)
CR режим Диапазоны 0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм
Разрешение 2 мA/Uуст
Погрешность Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы
CP режим Диапазоны 0…200 Вт 0…350 Вт
Разрешение 100 мВт
Непрерывный режим (Con) Частотный диапазон 0,001 Гц…15 кГц 0,001 Гц…30 кГц 0,001 Гц…15 кГц 0,001 Гц…30 кГц
Разрешение по частоте 0,8%
Погрешность ±0,5%
Скорость изменения тока Диапазоны 0,001…0,25 A/мкс
0,001…2,5 A/мкс (>5 В) 		0,001…0,3 A/мкс
0,001…3 A/мкс (>5 В) 		0,001…0,25 A/мкс
0,001…2,5 A/мкс (>5 В) 		0,001…0.5 A/мкс
0,001…5 A/мкс (>5 В)
Разрешение 0,001 A/мкс
Погрешность 5% + 10 мкс
Измерение тока Диапазоны 0…40 A 0…60 A
Разрешение 1 мA 0,1 мA 1 мA 0,1 мA
Погрешность 0…4 А ±(0,1% + 0,1% полн. шкалы) –
0…40 А ±(0,05% + 0,05% полн. шкалы) –
0…6 А – ±(0,1% + 0,1% полн. шкалы)
0…60 А – ±(0,05% + 0,05% полн. шкалы)
Измерение напряжения Диапазоны 0…150 В
Разрешение 1 мВ
Погрешность ±(0,05% + 0,02% полн. шкалы)
Измерение сопротивления Диапазоны 0,08 Ом…15 кОм
Разрешение 2 мА/ Uуст
Измерение мощности Диапазоны 0…200 Вт 0…350 Вт
Разрешение 100 мВт
Стабильность Ток ±(0,01% ± 10 мА)
Напряжение ±(0,01% ± 10 мВ)
Входное сопротивление 350 кОм

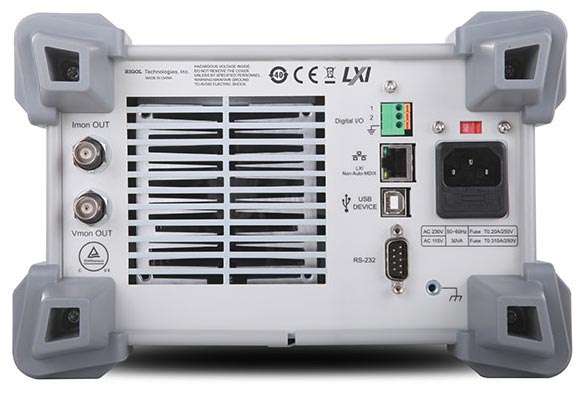

Интерфейсы USB Host / USB Device, RS-232;
LAN, Digital I/O, GPIB – опции
Дисплей ЖК 4,3" TFT
Напряжение питания 115 Вac ±10%, 230 Вac ±10% макс: 250 Вac
Макс. мощность потребления <30 ВА
Температура хранения -40…70 °C
Рабочая температура 0…40 °C
Относительная влажность 5…80% RH
Высота установки ниже 2000 м
Габаритные размеры 239×157×442 мм
Вес 7,58 кг

Стандартная комплектация

  • Прибор
  • Сетевой шнур
  • Кабель USB
  • Краткое руководство по эксплуатации
  • Предохранитель -3 шт
  • Клеммный изолятор
  • Винт для фиксации клеммного изолятора

Дополнительная комплектация

  • LAN-DL3 Опция LAN интерфейса
  • DIGITALIO-DL3 Опция цифрового порта Digital I/O
  • HIRES-DL3 Опция повышенного разрешения считывания
  • FREQ-DL3 Опция повышения частоты тестирования
  • SLEWRATE-DL3 Опция повышения крутизны фронта
  • CB-RS232-A Кабель 9-Pin RS232 Cable
  • USB-GPIB-L USB-GPIB Модуль
  • CB-SENSE Провод для терминала Sense
  • CB-20A-780MM Соединительные провода 20 A (красный и черный)
  • CB-40A-780MM Соединительные провода 40 A (красный и черный)
  • CB-60A-780MM Соединительные провода 60 A (красный и черный)
  • RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
  • RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000
