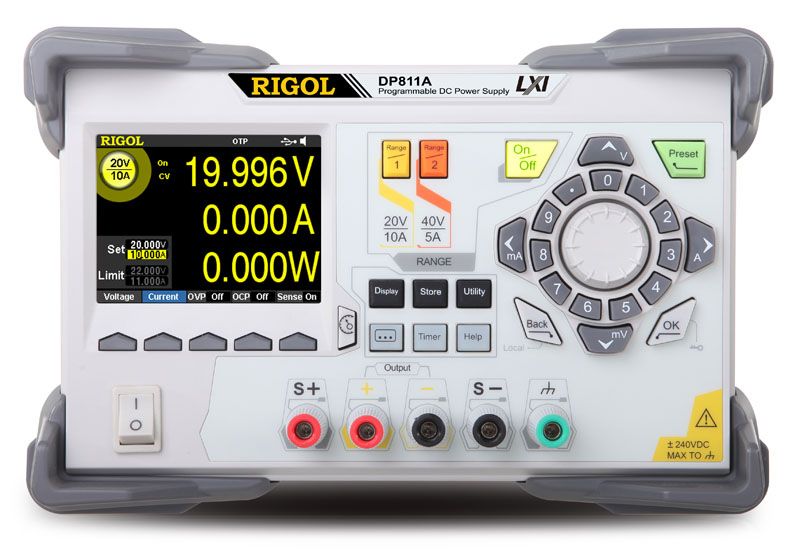

Источник питания Rigol DP811A
121 416 руб.
1 канал. 2 диапазона: 0…20 В/0…10 А и 0…40 В/0…5 А. Программируемый источник питания. Наилучшее разрешение программирования: 1 мВ/0,5 мА; считывания 0,1 мВ/0,1 мА. Базовая погрешность напряж./ток : 0,05% / 0,1%. Пульсации+шум по напряжению/току: 0,35мВскз/2 мАскз. Встроенный регистратор. Интерфейс: USB host, USB Device, LAN (LXI-C class), RS-232, Digital I/O; GPIB(опция). Дисплей цветной TFT 3,5" с цифровой и граф. информацией. Размеры: 239х157х418 мм. Вес: 10,3 кг.
Расширенное описание
Прецизионный программируемый источник питания Rigol DP811A имеет превосходные технические характеристики: низкий уровень шумов и пульсаций, высокую точность установки напряжения и тока. В источнике питания DP811A применён уникальный инновационный графический интерфейс, обеспечивающий цифровую, аналоговую и графическую формы отображения параметров в реальном времени. На выходе источника питания DP811A можно провести контроль выходных параметров с возможностью регистрации данных и их дальнейшего анализа. Кроме того, источник питания DP811A позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.
Основные характеристики
Количество каналов - 1
Количество диапазонов - 2
Максимальная мощность - 200 Вт
Новый интуитивно понятный графический интерфейс
Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
Режимы стабилизация тока и напряжения

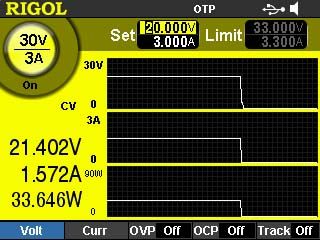

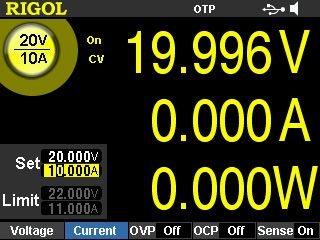

Отображение информации по каждому диапазону (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени

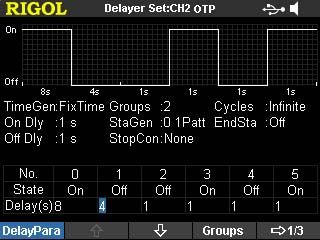

Возможность установки задержки на выходе

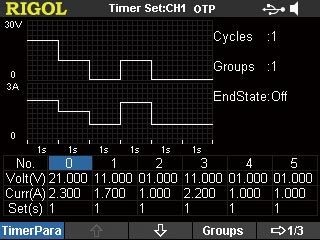

Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая

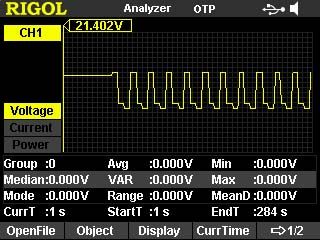

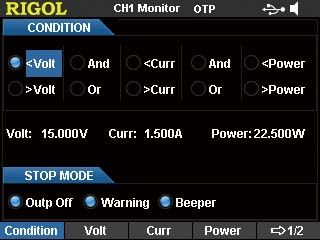

Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 сек)
Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
Поддержка внешнего диска
Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала
Технические характеристики
|
Характеристики |
Значения | ||||
|---|---|---|---|---|---|
|
Количество каналов |
1 |
||||
|
Количество диапазонов |
2 |
||||
|
Выходное напряжение / ток |
Диапазон 1: 0...20 В / 0...10 А Диапазон 2: 0...40 В / 0...5 А |
||||
|
Нестабильность, вызванная изменением нагрузки |
Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
|
Нестабильность, вызванная изменением сетевого напряжения |
Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
|
Пульсации+шум (20 Гц...20 МГц) |
Напряжение | <350 мкВскз/2 мВпик-пик | |||
| Ток | <2 мАскз | ||||
|
Ежегодная погрешность (25° ±5°C ) |
Программирование |
Напряжение |
0,05% + 10 мВ |
||
|
Ток |
0,1% + 10 мА | ||||
| Считывание | Напряжение | 0,05% + 10 мВ | |||
| Ток | 0,1% + 10 мА | ||||
|
Разрешение |
Программирование | Напряжение | 1 мВ | ||
|
Ток |
0,5 мА |
||||
| Считывание | Напряжение | 0,1 мВ | |||
|
Ток |
0,1 мА |
||||
| Отображение | Напряжение | 1 мВ | |||
|
Ток |
1 мА |
||||
|
Время установления |
50 мкс | ||||
|
Время отработки команд |
118 мс | ||||
| Температурный коэффициент на °C | Напряжение | 0,01 %+3 мВ | |||
| Ток | 0,02%+ 3 мA | ||||
|
Стабильность (8 часов) |
Напряжение | 0,02%+1 мВ | |||
| Ток | 0,1%+1 мА | ||||
| Защита по напряжению OVP/ по току OCP | Диапазон |
Диапазон 1: 1 мВ...22 В / 1 мА...11 A Диапазон 2: 1 мВ...44 В / 1 мА...5,5 A |
|||
|
Точность |
0,5%+0,5 В / 0,5%+0,5 A | ||||
|

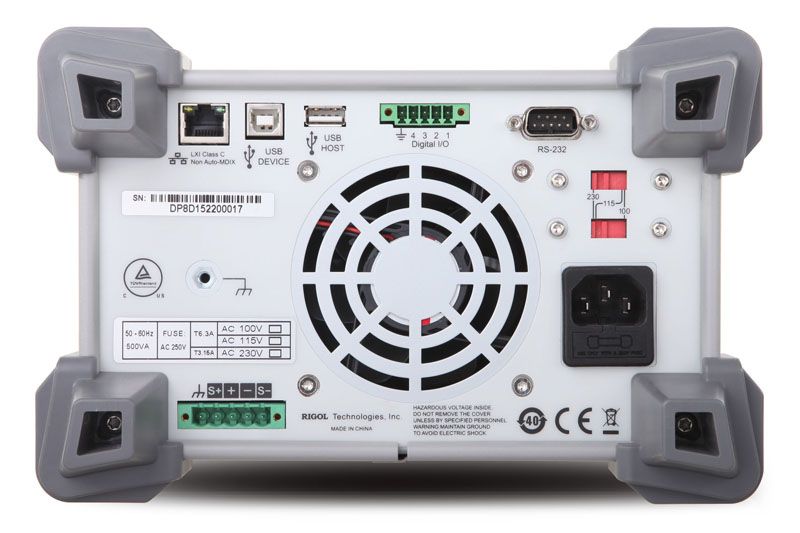

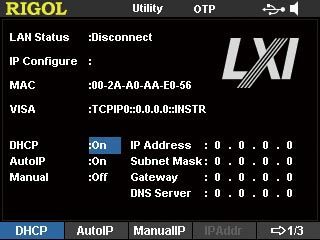

Интерфейсы |
USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O Опция: GPIB |
||||
|
Весогабаритные параметры |
Габаритные размеры |
239 мм(W) x 157 мм(H) x 418 мм(D) | |||
|
Вес |
10,3 кг |
||||
|
Питание |
переменный ток (50 Гц...60 Гц) 100 В±10%, 115 В±10% 220 В±10%, 230 В±10% (макс 250 ВAC) |
||||
Стандартная комплектация
- Прибор
- Сетевой шнур
- Кабель USB
- Предохранитель -3 шт
- Колодка контактная
- Краткое руководство по эксплуатации
Дополнительная комплектация
- Адаптер USB-GPIB
- Комплект для монтажа в стойку
